E53.A2K-J 小体积压电控制器是专为工业应用而设计 , 具有小体积、重量轻、双通道、开环、低动态的特点。它采用模拟输入控制方式、工业接线端子，提供了高可靠的电连接，且能满足体积受限应用中对体积的高要求。并且，E53.A2K-J 可同时驱动两个容性负载。
产品特点
|
|
|
|
|
|

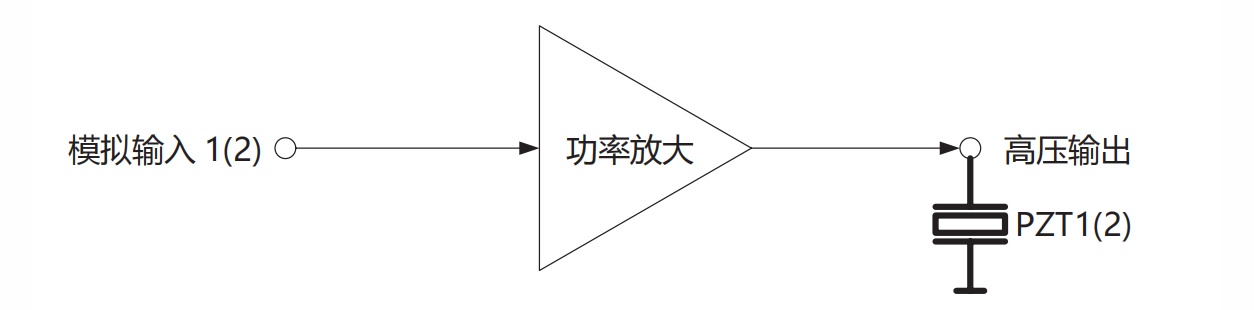

驱动原理 E53.A2K-J 小体积压电控制器，是通过外部模拟信号进行控制，模拟输入范围为 -1.67~10V，经过 E53.A2K-J 压电陶瓷控制器的功率放大，对应输出 -20~120V 电压，可选输出 -20~150V。
|

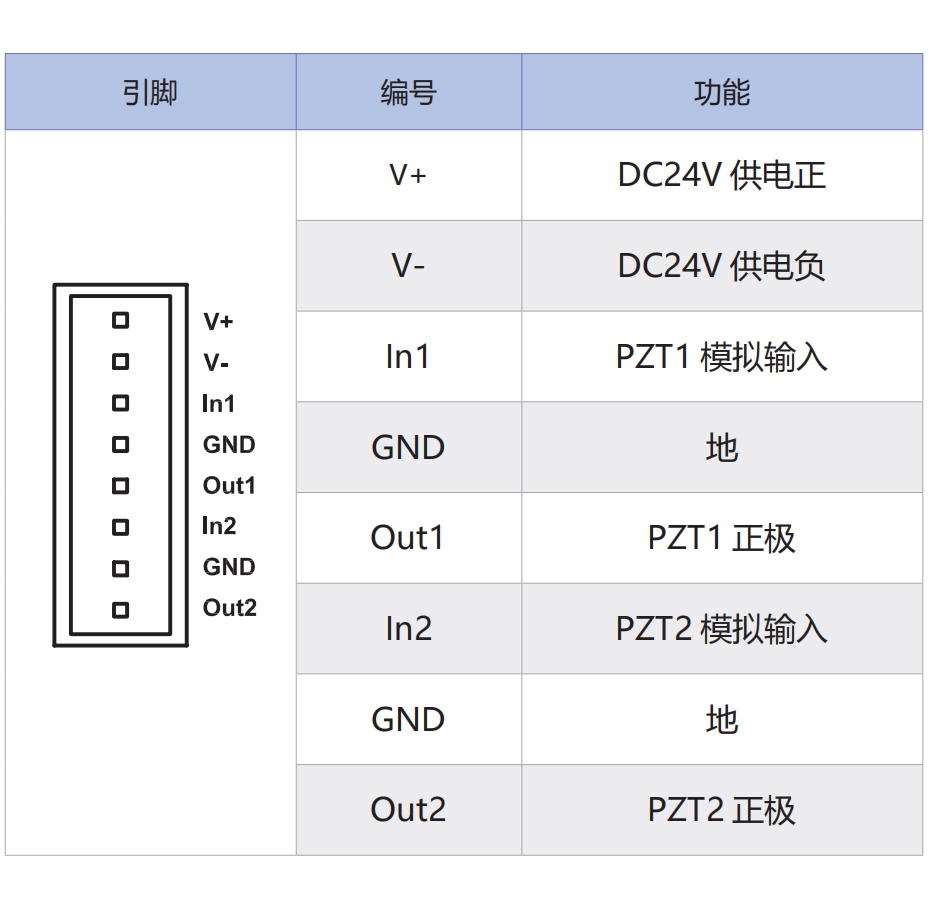

引脚定义
|
| 技术参数 | |
|
型号 |
E53.A2K-J |
|
通道数 |
2 |
|
模拟输入范围（V）
|
-1.67~10 |
|
输出电压范围（V）
|
-20~120（可选-20~150） |
|
峰值电流（mA）
|
120 |
|
平均电流（mA）
|
17 |
|
静态功耗（W）
|
1 |
|
放大器带宽 -3dB（kHz）
|
1 |
|
输出纹波电压 @2.2μF（mVpp）
|
<10 |
|
接口 |
工业接线端子KF2EDGR-2.54-8P
|
|
工作温度范围（℃）
|
0~50 |
|

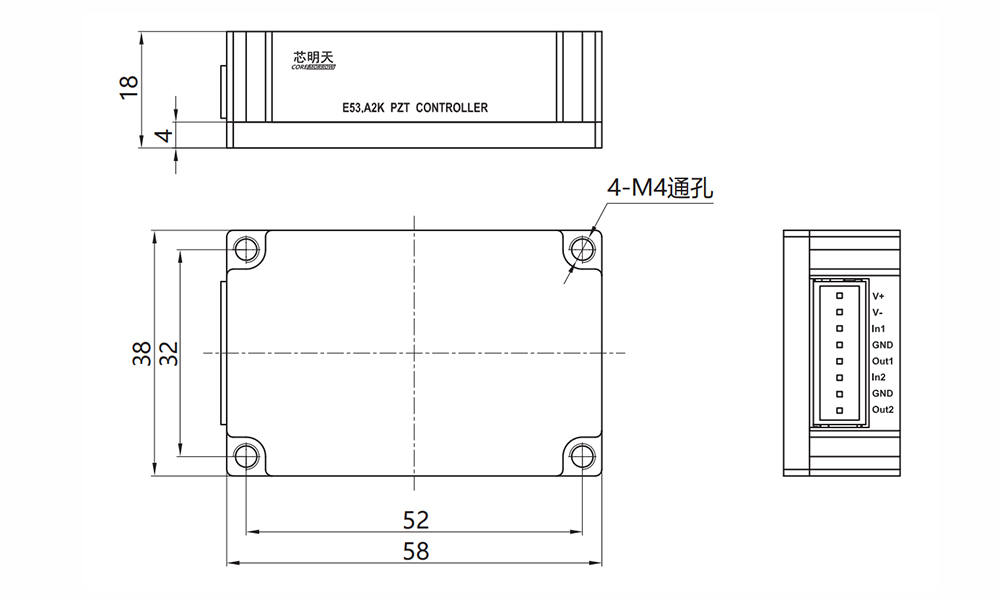

尺寸（长 × 宽 × 高 mm）
|
58×38×18 |
|
供电电压
|
24V DC |
|
重量（g）
|
55 |
|
散热
|
壳体需散热
|
