针对小体积应用要求，芯明天公司特为此研发设计一款新型小体积压电驱动控制器- E53压电陶瓷控制器，是单通道模拟控制器，它的体积小巧，重量轻， 开环控制。
它的供电为24VDC/1.5A，电源开关位于后面板。机身带有散热区域，可导出产生的热量。
产品特点
|
|
|
|
|
|

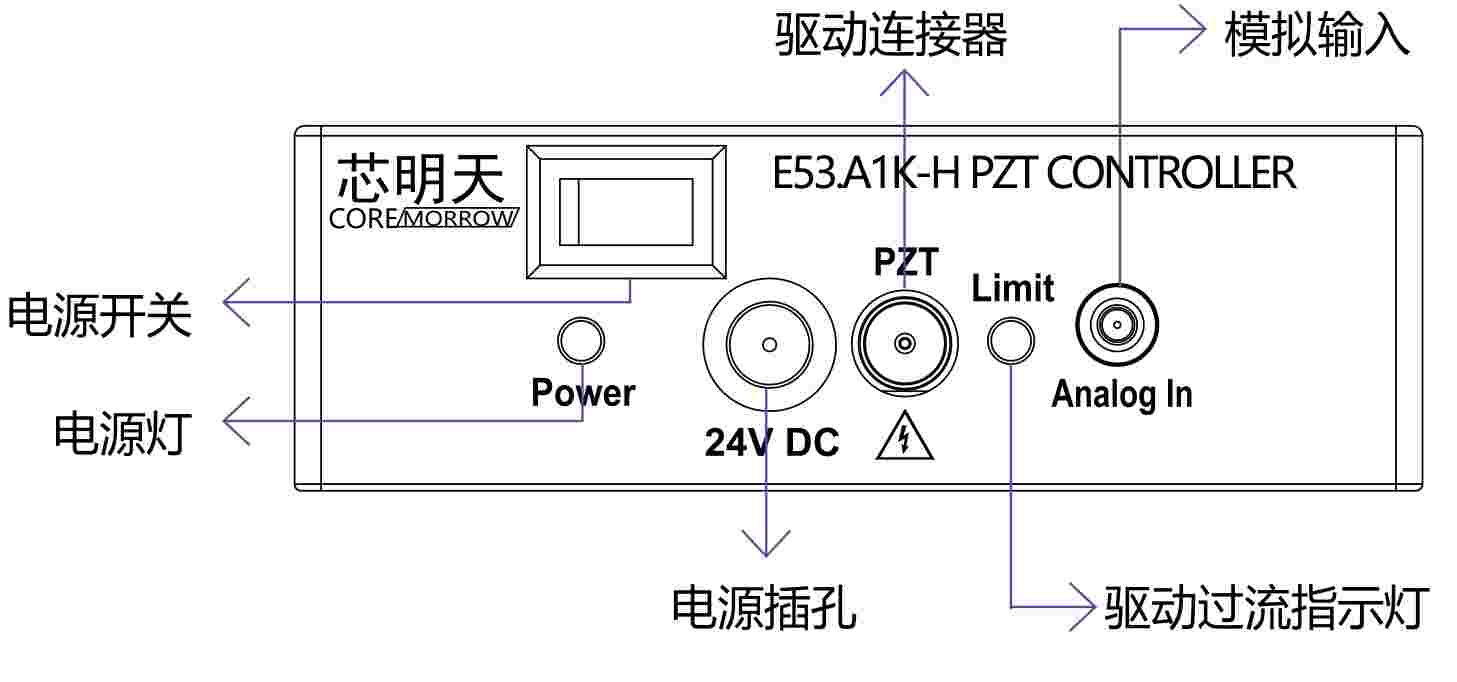

E53.A1K-H 面板介绍
|
E53.A 驱动原理
|
| 技术参数 | |
|
型号 |
E53.A1K-H |
|
通道数 |
1 |
|
标称模拟输入范围 |
-1.67～10V |
|
标称输出电压范围 |
-20～120V(可选-20～150V) |
|
峰值电流 |
1A |
|
平均电流 |
60mA |
|
放大器带宽 |
10kHz |
|
纹波 |
10mVpp（加载2.2uF） |
|
PZT连接器 |
ZPL.00S.250.HLN |
|
控制输入连接器 |
SMB |
|
其他 |
|
|
工作温度范围 |
0~50°C |
|
输出短路电流 |
60mA |
|
过流指示 |
输出平均电流超过60mA则过流指示灯亮 |
|
静态功耗 |
＜3 |
|
尺寸（不包含连接器的尺寸） |
长85×高27.5×深80mm |
|
重量 |
0.24kg |
|
供电电压 |
24V(20~30V)DC1.5A(36W) |
