针对小体积应用要求，芯明天公司特为此研发设计一款新型小体积压电驱动控制器- E53压电陶瓷控制器，是单通道模拟控制器，它的体积小巧，重量轻， 开环控制。
它的供电为24VDC/1A，电源开关位于后面板。机身带有散热区域，可导出产生的热量。
产品特点
|
|
|
|
|
|
频率负载曲线图
|
| 技术参数 | |
|
型号 |
E53.C1K-H |
|
通道数 |
1 |
|
标称模拟输入范围 (V) |
-1.67~10 |
|
标称输出电压范围 (V) |
-20~120（可选-20~150） |
|
峰值电流 (A) |
1 |
|
平均电流 (mA) |
60 |
|
放大器带宽 (kHz) |
10 |
|
纹波 (mVpp) |
10( 加载 2.2μF) |
|
PZT 连接器 |
ZPL.00S.250.HLN |
|
控制输入连接器 |
SMB |
|
通信接口 |
USB（TYPE-C），RS-422（D-SUB9），RS-232（D-SUB9） |
|
波特率 |
9600、19200、38400、 115200 |
|
软件二次开发可 设置波特率 |
9600、19200、38400、 57600、76800、115200 、 128000、230400、256000 |
|
处理器 |
32Bit 168MHz |
|
D/A 转换器 |
16Bit |
|
A/D 转换器 |
16Bit |
|
工作温度范围 (°C) |
0~50 |
|
输出短路电流 (mA) |
60 |
|
过流指示 |
输出平均电流超过 60mA则过流指示灯亮 |
|
静态功耗 (W) |
<5 |
|

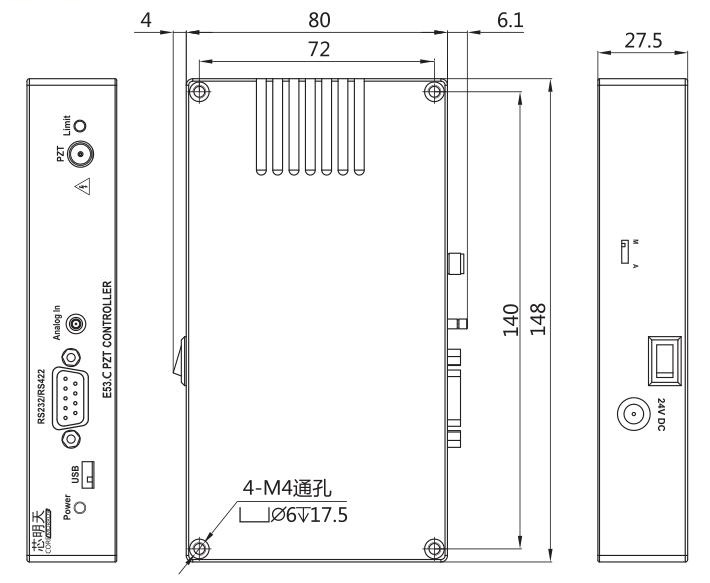

尺寸 (mm) |
长 148× 高27.5× 深 80 |
|
重量 (kg) |
0.35 |
|
供电电压 |
24V(20~30V)DC1.5A(36W) |
