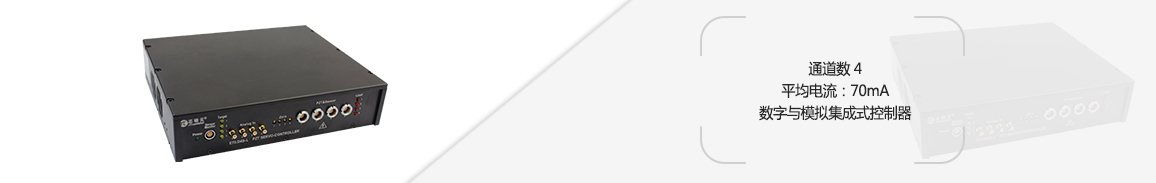

E70.D4S/C4K-L多通道压电控制器（网口通信）是基于标准 E70 压电控 制器进行通信接口变换的四通道压电控制器，可通过 串口、USB 或网口进行数字通信。
产品特点
|
|
|
|
|
|

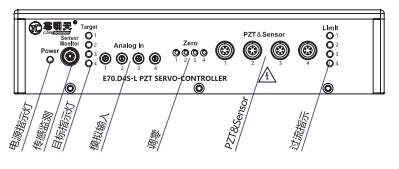

前面板
|

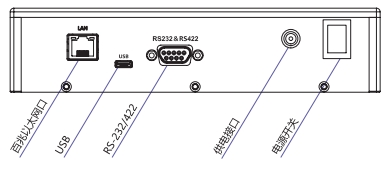

后面板
|
| 技术参数 | ||
|
型 号 |
E70.C4K-L |
E70.D4S-L
|
|
功能 |
数字与模拟集成式控制器 |
|
|
驱动 |
|
|
|
通道数 |
4 |
|
|
标称模拟输入范围（V） |
-1.67~10（恒压版±10） |
|
|
标称输出电压范围（V） |
-20~120（可选-20~100/150） |
|
|
输入功率（W） |
76 |
|
|
峰值电流（A） |
1/通道 |
|
|
平均电流（mA） |
70/ 通道 |
|
|
放大器带宽（Hz） |
10k/ 通道 |
|
|
放大器1/10带宽（Hz） |
10k/ 通道 |
|
|
放大器（-3DB）带宽（Hz） |
37k/ 通道 |
|
|
放大器（-3DB）1/10带宽（Hz） |
54k/ 通道 |
|
|
输出电压纹波（mV） |
10/ 通道（2.2μF） |
|
|
PZT与传感输入连接器 |
ZCG.0B.306.CLLV |
|
|
控制输入连接器 |
SMB |
|
|
传 感 |
||
|
传感器类型 |
- |
SGS |
|
伺服特性 |
- |
P.I+ 低通+ 陷波 |
|
传感输出电压（V） |
- |
0~10（恒压版 ±10） |
|
Sensor输出连接器 |
- |
EPG.0B.305.HLN |
|
传感输出纹波（mV） |
- |
10 |
|
主 控 |
||
|
通信接口 |
RS-232/422（D-SUB 9 孔插座）、 USB（C 型）、百兆以太网 (RJ45) |
|
|
波特率 |
9600、38400、57600、115200 |
|
|
软件二次开发可设置波特率 |
9600、19200、38400、57600、76800、115200 、128000、230400、256000 |
|
|
处理器 |
ARM 32 位 |
|
|
D/A转换器 |
16 位±10V |
|
|
A/D转换器 |
16 位±10V |
|
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
|
二次开发 |
VC++、Matlab、LabView 使用例程和DLL 动态链接库函数等，方便二次开发 |
|
|
其 它 |
||
|
工作温度范围（℃） |
0~50 |
|
|
过流保护 |
有 |
|
|
静态功耗（W） |
15 |
|
|
散热方式 |
风扇冷却散热 |
|
|

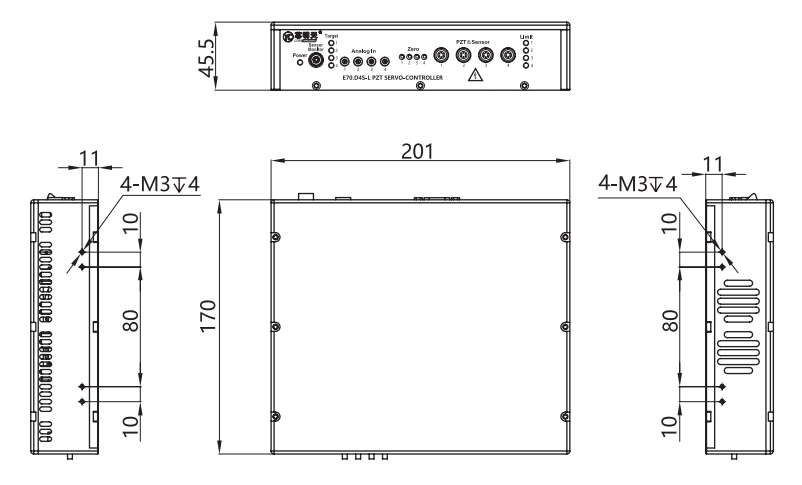

尺 寸（mm） |
201×170×45.5 |
|
|
重 量（g） |
1660 |
|
|
供电电压 |
24V DC4A |
|
|
供电接口 |
DC-022B (ø2.5) |
|
|
控制方式 |
模拟/ 数字信号控制 |
|
