E80.D3S-Q为模拟/数字集成式压电控制器，是专为驱动压电偏转镜而设计，具有3个输出通道，其中1个通道输出恒压，非常适于差分驱动。此外，该控制器配备有传感信号监测部分，可反馈体现压电偏转镜偏转角度的电压信号，实现对偏转镜的高精确度控制。因其工作环境的特殊，该控制器进行了特殊的设计和选材。
产品特点
|
|
|
|
|
|

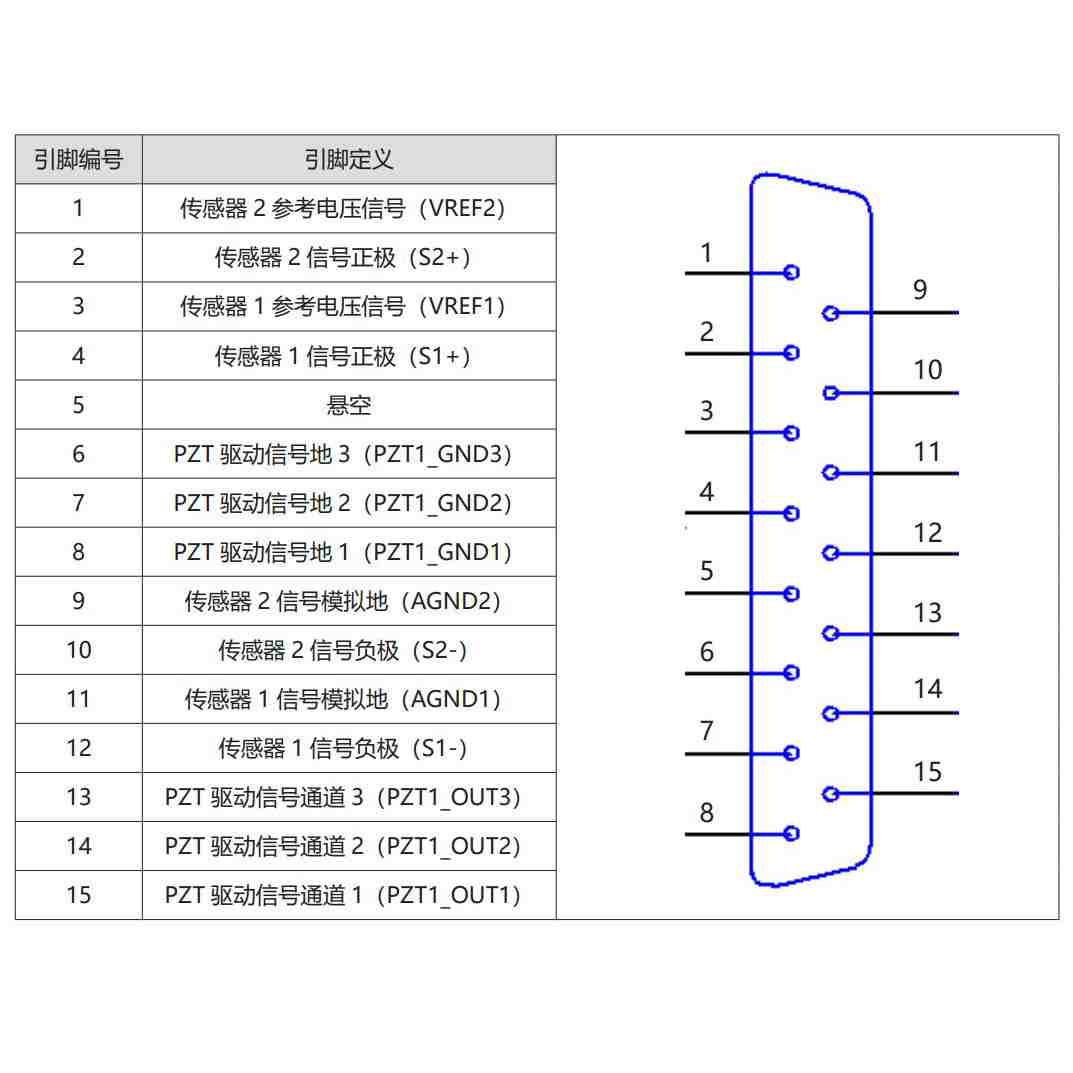

接口介绍  |
接口介绍  |
| 技术参数 | |
|
型号 |
E80.D3S-Q |
|
功能 |
数字与模拟集成式压电控制器 |
|
通道数 |
3 |
|
模拟输入范围（V） |
0~10 |
|
标称输出电压范围（V） |
0~150，第三通道恒压输出 |
|
峰值电流（A） |
1/ 通道 |
|
平均电流（mA） |
67/ 通道 |
|
放大器带宽（Hz） |
10k/ 通道 |
|
输出电压纹波（mV） |
10/ 通道（2.2μF） |
|
PZT 连接器 |
J30JM-15ZKP36 |
|
通信连接器 |
J30JM-9ZKP36 |
|
传感器类型 |
SGS |
|
伺服特性 |
P.I+ 低通 |
|
通信接口 |
RS-422（J30JM-9ZKP36） |
|
调试接口 |
J30JM-9ZKP36 |
|
模拟输入/监测接口 |
J30JM-9ZKP36 |
|
波特率 |
9600 、57600、115200、256000、460800、576000、691200、1382400 |
|
处理器 |
ARM 32 位 |
| D/A 转换器 |
16 位 ±10V |
|
A/D 转换器 |
16 位 ±10V |
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
二次开发 |
VC++、Matlab、LabView 使用例程和 DLL 动态链接库函数等，方便二次开发 |
|
过流保护 |
有 |
|
工作温度范围（℃） |
-40~65 |
|
静态功耗（W） |
12 |
|
散热方式 |
外壳底部散热 |
|
尺寸（mm） |
248×100×190 |
|
重量（g） |
3050 |
|
供电电源 |
24V DC 3A |
|
控制方式 |
数字与模拟信号控制 |
