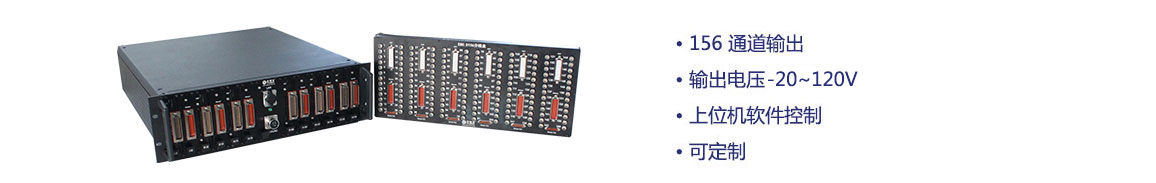

E80系列机箱式压电控制器是专为驱动大批量 PZT 压电陶瓷促动器和压电变形镜类产品而研发设计，输出通道数达 156 通道， 可通过以太网口上位机软件控制，具有闭环伺服控制功能。
产品特点
|
|
|
|
|
|
性能测试
|

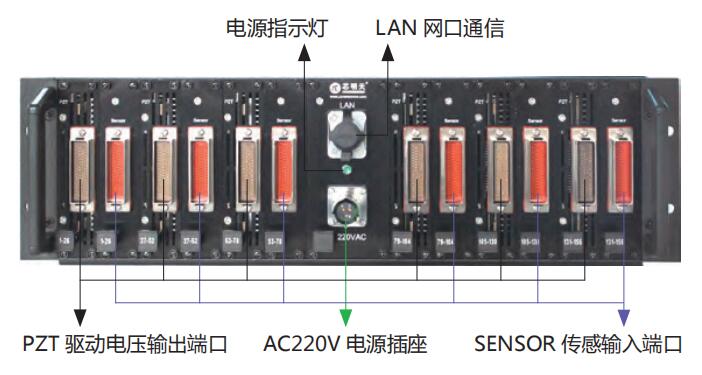

面板介绍
|

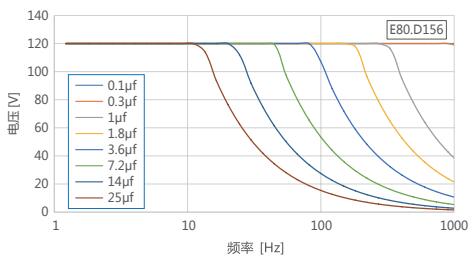

频率负载曲线
|

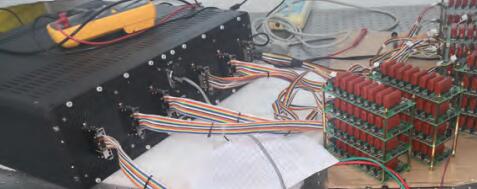

应用案例
|
|
|
|
|
| 技术参数 | ||||||
|
型号 |
E80.D26-H |
E80.D52-H |
E80.D78-H |
E80.D104-H |
E80.D130-H |
E80.D156-H |
|
输出通道数 |
26 路 |
52 路 |
78 路 |
104 路 |
130 路 |
156路 |
|
输出电压（V） |
-20~120（可选 -20~150） |
|||||
|
输出电压分辨率（mV） |
5 |
5 |
5 |
5 |
5 |
5 |
|
输出电压纹波（mV） |
10（RMS） |
10（RMS） |
10（RMS） |
10（RMS） |
10（RMS） |
10（RMS） |
|
单通道平均电流（mA） |
30 |
30 |
30 |
30 |
30 |
30 |
|
单通道峰值电流（mA） |
180 |
180 |
180 |
180 |
180 |
180 |
|
输出带宽（kHz） |
1 |
1 |
1 |
1 |
1 |
1 |
|
输出保护功能 |
过流保护 |
过流保护 |
过流保护 |
过流保护 |
过流保护 |
过流保护 |
|
输出接口 |
J14A-74ZK1B（可选配） |
|||||
|
传感器类型 |
SGS |
SGS |
SGS |
SGS |
SGS |
SGS |
|
伺服特性 |
模拟 P-I |
模拟 P-I |
模拟 P-I |
模拟 P-I |
模拟 P-I |
模拟 P-I |
|
Sensor 连接器 |
J14A-74ZJ1B（可选配） |
|||||
|
通信接口 |
百兆以太网（YT16 双网口母座） |
|||||
|
AD采集功能 |
有软件界面显示 |
有软件界面显示 |
有软件界面显示 |
有软件界面显示 |
有软件界面显示 |
有软件界面显示 |
|
供电电压 |
220V AC |
220V AC |
220V AC |
220V AC |
220V AC |
220V AC |
|
供电接口 |
JY27466T13E03SN-H |
|||||
|
输入功率（W） |
220 （静态使用 85） |
435 （静态使用170） |
650 （静态使用250） |
870 （静态使用335） |
1085 （静态使用420） |
1300（静态使用500) |
|
重量（kg） |
4（不含转接器） |
7.5（不含转接器） |
11（不含转接器） |
15（不含转接器） |
18.5（不含转接器） |
22（不含转接器） |
|

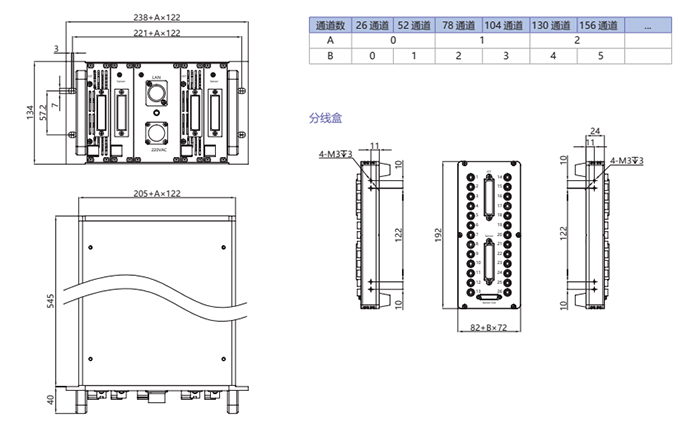

机箱尺寸（mm） |
标准 3U W238×H134×D545 |
标准 3U W360×H134×D545 |
标准 3U W482×H134×D545 |
|||
|
工作环境温度（℃） |
0~+40 |
0~+40 |
0~+40 |
0~+40 |
0~+40 |
0~+40 |
