考虑到用户在大行程运动控制下对高精度的要求，芯明天专门设计、研发了 N81E26XYZ65-B压电螺钉位移台，该平台配备了光栅传感器，对运动行程、精度等可进行精确控制，且精度可达 1.5μm。
产品特点
|
|
|
|
|
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |

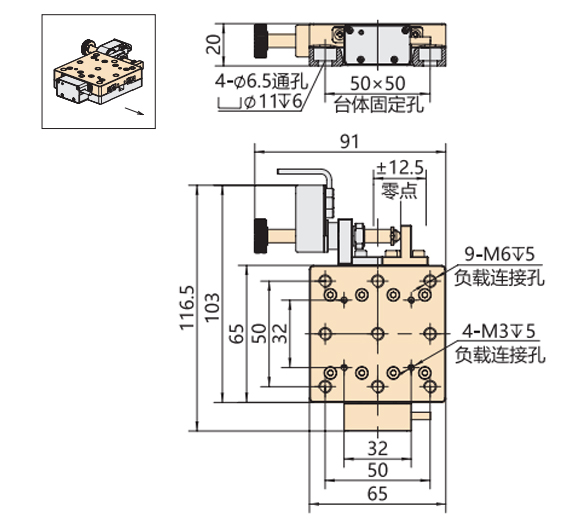

N81E26X65 |

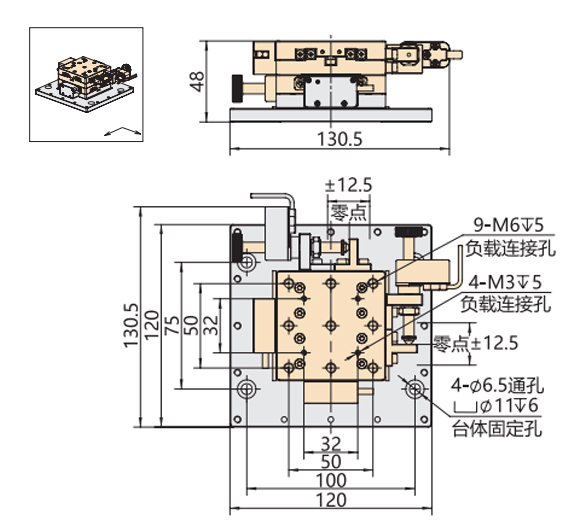

N81E26XY65 |

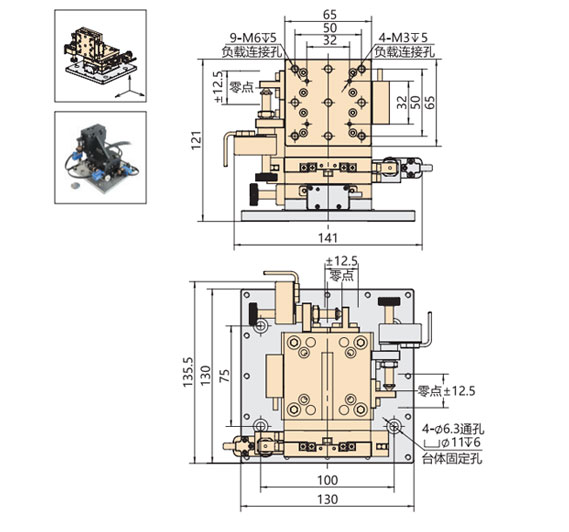

N81E26XYZ65 |
单位 |
|
运动自由度 |
X |
X、Y |
X、Y、Z |
|
|
集成传感器类型 |
光栅传感器 |
光栅传感器 |
光栅传感器 |
|
|
标称行程范围 |
±12.5 |
±12.5/轴 |
±12.5/轴 |
mm |
|
速度 |
50 |
50 |
50 |
μm/s±20% |
|
闭 / 开环分辨率 |
80 |
80 |
80 |
nm±20% |
|
线性度 |
1.5 |
1.5 |
1.5 |
μm±20% |
|
重复度 |
1.5 |
1.5 |
1.5 |
μm±20% |
|
承载能力 |
5 |
5 |
1.5 |
kg |
|
工作温度 |
0~50 |
0~50 |
0~50 |
℃ |
|
质量（包含电缆） |
0.4 |
1.7 |
2.6 |
kg±5% |
|
材质 |
铝、钢 |
铝、钢 |
铝、钢 |
|
|
电缆长度 |
1.5 |
1.5 |
1.5 |
m±10mm |
|
推荐控制器 |
E53.D1E |
E53.D1E |
E53.D1E |
|
