N56 系列直线压电马达是采用压电微驱动技术，即利用压电微位移致动器实现高精度定位和运动的技术，将压电陶瓷在一定电场作用下的微变形量，经过结构转换，输出宏动直线毫米级行程。
产品特点
|
|
|
|
|
|
|
|
|
|
|
N56.10K运动效果
|

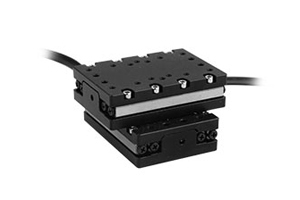

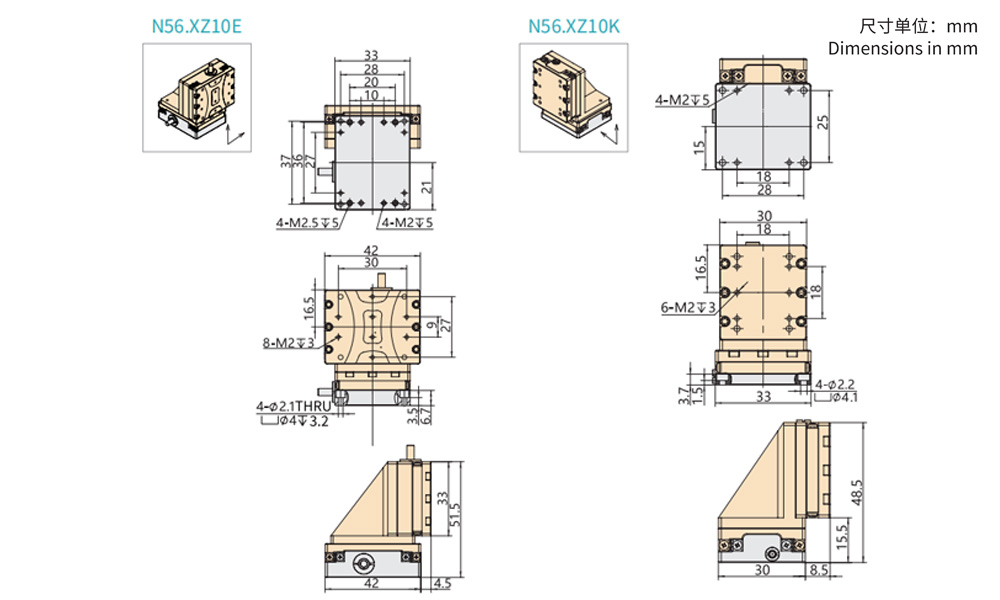

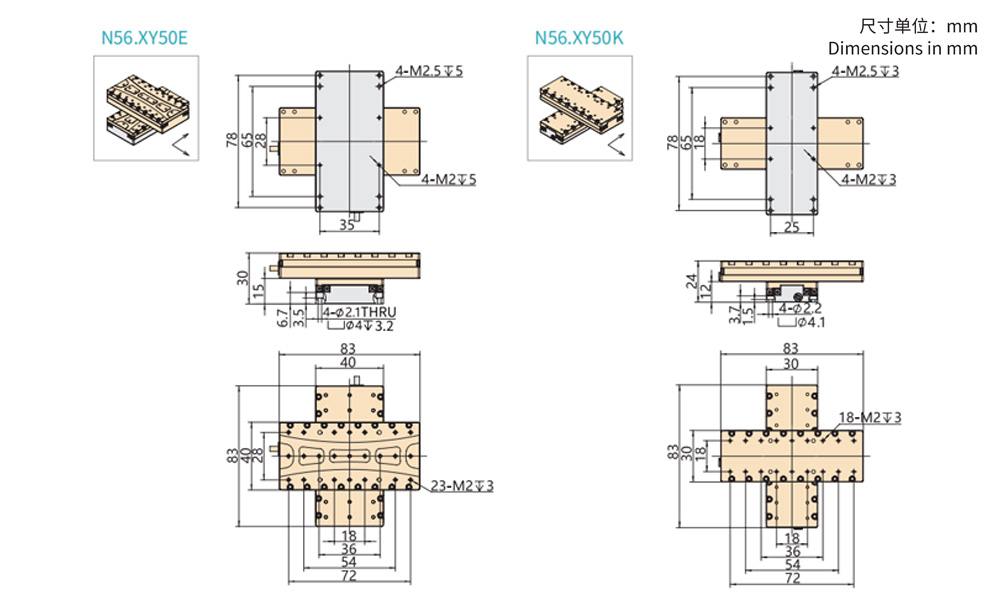

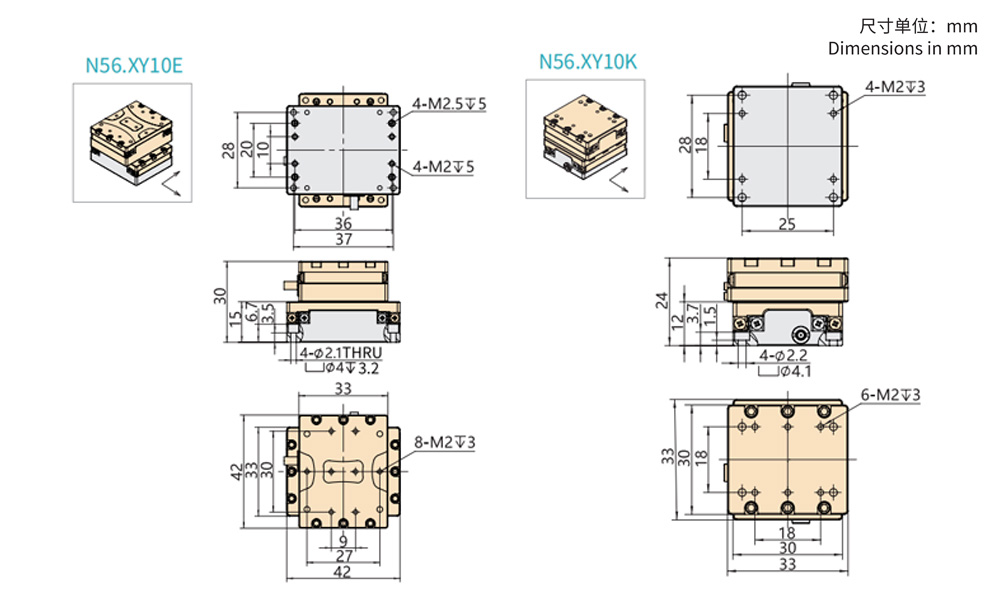

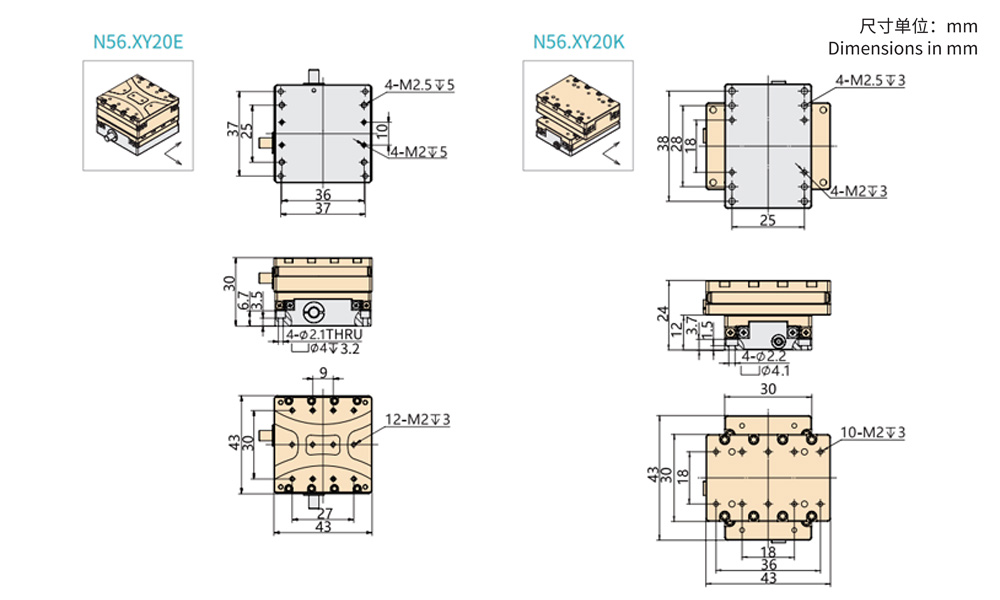

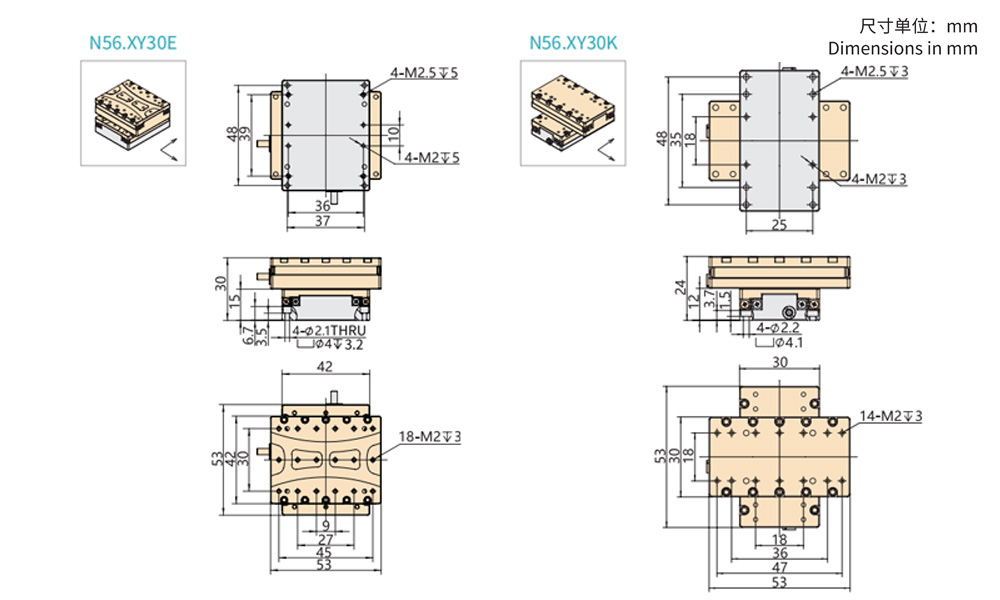

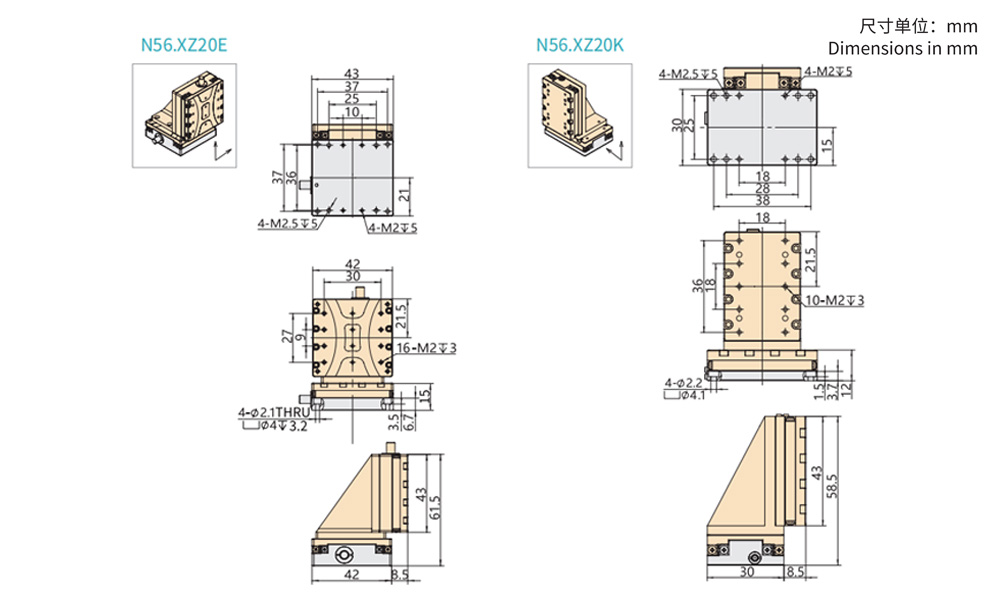

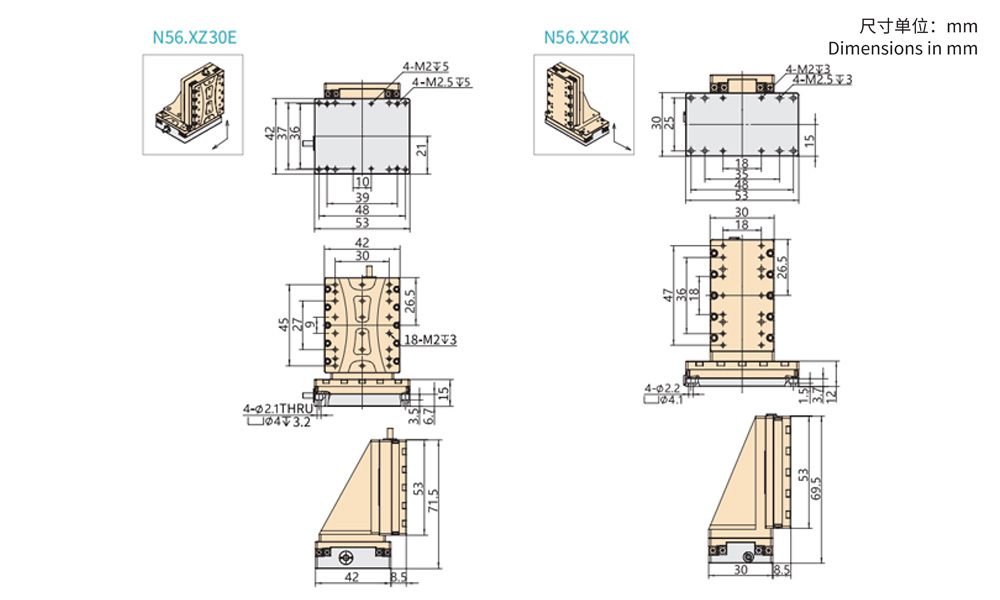

二维版本
|

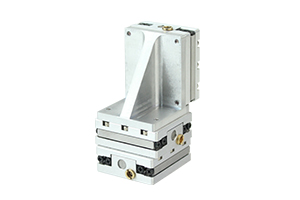

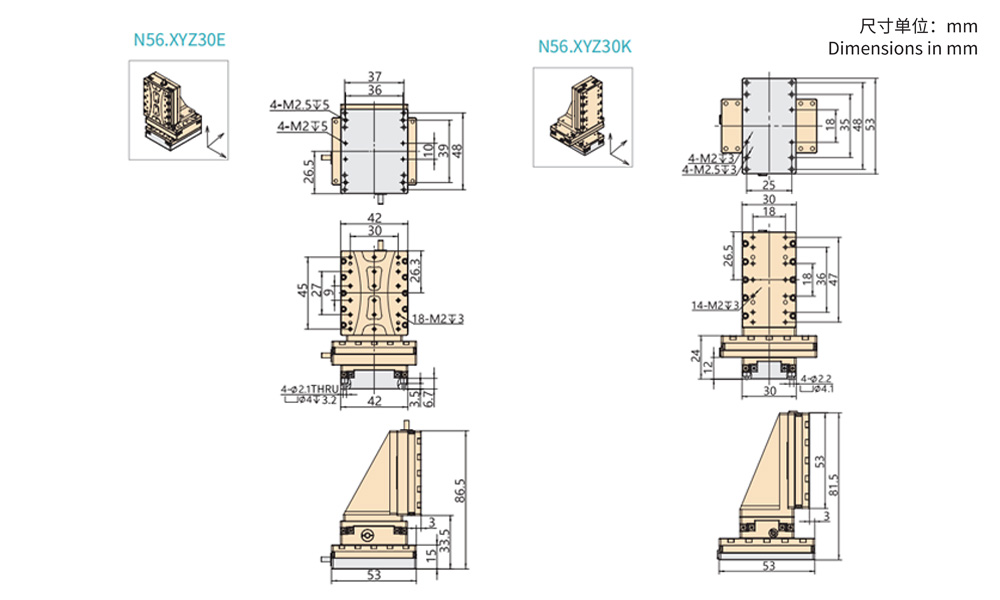

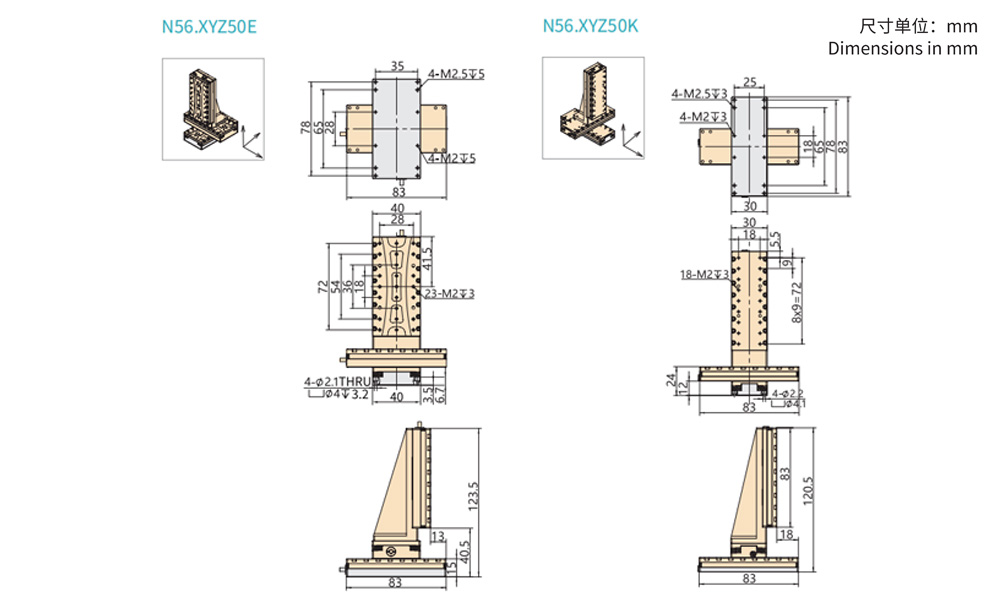

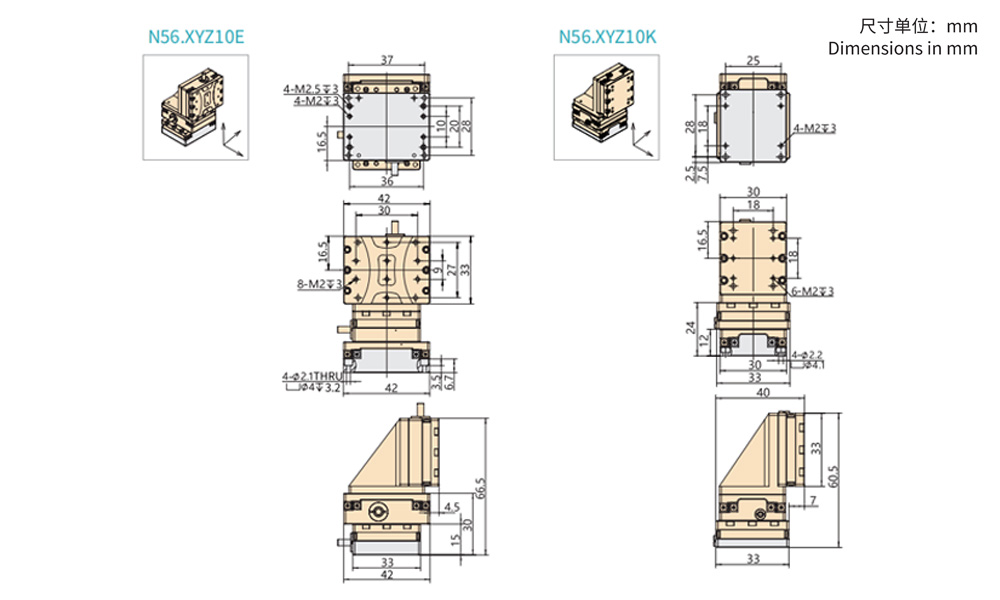

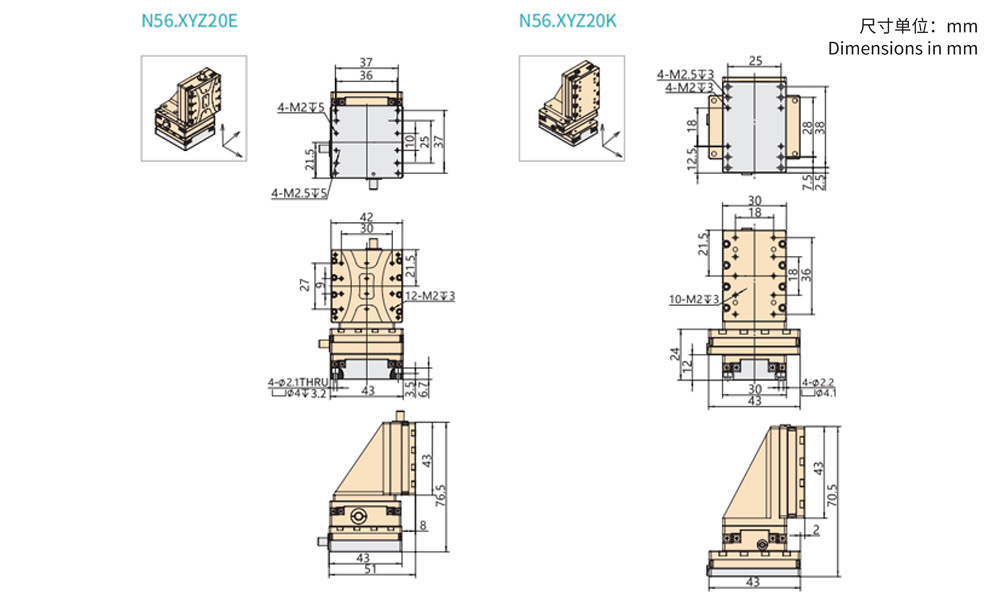

三维真空版本
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||||||
|
型号 |
N56.10K |
N56.20K |
N56.30K |
N56.50K |
N56.10E |
N56.20E |
N56.30E |
N56.50E* |
单位 |
|
运动自由度 |
X |
X |
X |
X |
X |
X |
X |
X |
|
| 集成传感器类型 | - | 光栅传感器 |
|
||||||
|
标称行程范围 |
10或±5 |
20或±10 |
30或±15 |
50或±25 |
10或±5 |
20或±10 |
30或±15 |
50或±25 |
mm |
|
最大速度 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
mm/s±20% |
|
分辨率 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
nm |
|
最大出力 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
N |
|
双向重复定位精度 |
- |
- |
- |
- |
0.1 |
0.12 |
0.15 |
0.2 |
μm±20% |
|
推/拉力（主动） |
- |
- |
- |
- |
3 |
3 |
3 |
3 |
N |
|
保持力( 断电自锁） |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
4.5 |
N |
|
最大负载（水平方向） |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
g |
|
最大负载（垂直方向） |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
kg |
|
轴向刚度 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
N/μm±20% |
|
侧向刚度 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
N/μm±20% |
|
工作温度 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
℃ |
|
电缆长度 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
m±10mm |
|
材质 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
|
|
质量（不包含电缆） |
40 |
50 |
60 |
82 |
58 |
75 |
85 | 110 |
g±10% |
|
推荐控制器 |
E53.C1K-J（数字控制，USB、串口通信） |
E53.D1E-J（数字控制，USB、串口通信） |
|
||||||

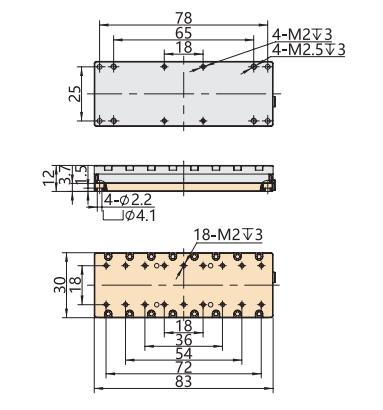

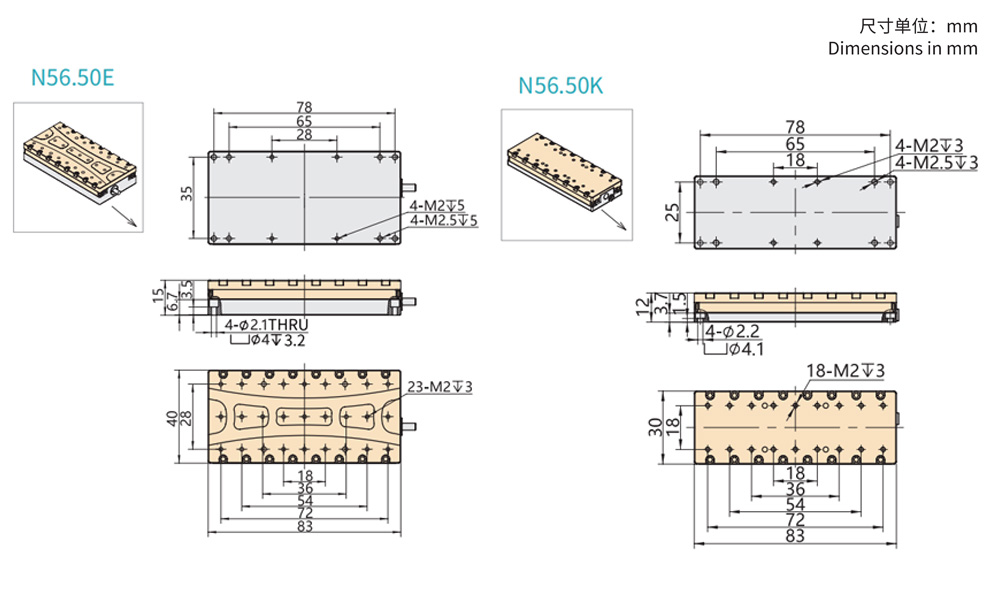

*：N56.50E外形尺寸:83×40×15mm

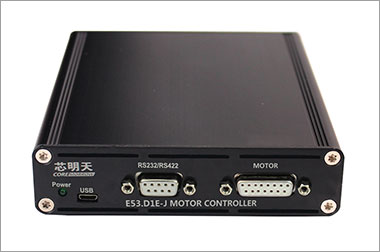

推荐控制器
|
|
应用案例
|
低温真空
|
