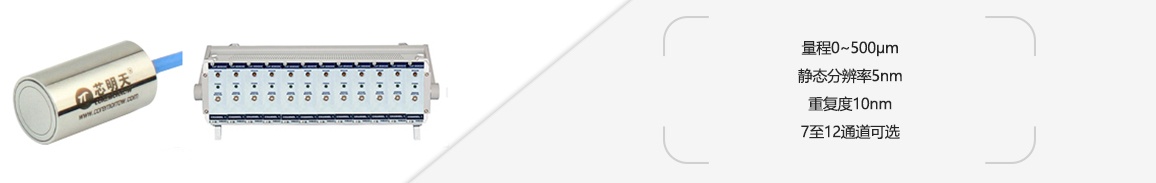

电容测微仪为一种非接触式的位移测量仪器,它由电容传感探头和传感及供电模块组成。它可以测量 0~1mm范围内的微小位移,测量精度高达纳米级。
产品特点
|
|
|
|
原理 它基于一个理想的平行板电容器原理,传感器与相对面被测目标形成的两个电极,采用保护环电容器原理,用于测量任何金属时,传感器仍是线性的。 ![]() |
典型应用
![]() |
![]() |
![]() |
![]() |
振动,振幅,间隙,跳动 | 挠度,形变,纹波度,倾角 | 扭曲,形变,轴向振动 | 位移,距离,位置,伸长率 |
![]() |
![]() |
![]() |
![]() |
尺寸,尺寸公差,筛选,部件识别 | 绝缘体厚度测量 | 在线检测,尺寸检测 | 双侧厚度检测 |
技术参数 | |||
型号 |
E00.CapX-500 |
单位 |
|
电容传感探头 |
通道数 |
7~12可选 |
|
型号 |
C05D10 |
|
|
量程范围 |
0~500 |
μm |
|
静态分辨率 |
5 |
nm |
|
动态分辨率(1kHz) |
200 |
nm |
|
线性度 |
200 |
nm |
|
重复度 |
10 |
nm |
|
传感器直径 |
10 |
mm |
|
被测表面最小直径 |
10 |
mm |
|
传感器线长 |
1.5 |
m |
|
固定方式 |
径向装夹 |
|
|
探头尺寸 |
Φ10×18.5 |
mm |
|
重量(含线及连接器) |
55 |
g |
|
传感与信号处理 |
型号
|
E09.Cap1-100 |
|
传感器模式 |
CAP |
|
|
单模块通道数 |
1 |
|
|
模块使用数量
|
7~12(取决于通道数) |
|
|
静态分辨率 |
0.00125 |
%F.S. |
|
动态分辨率(2kHz) | 0.05 |
%F.S. |
|
模拟信号输出速度 | 2 |
kHz |
|
绝对误差 |
±0.2 |
%F.S. |
|
线性度 |
0.05 |
%F.S. |
|
重复精度 |
0.0025 |
%F.S. |
|
信号温度稳定性 |
<0.005 |
%FSO/℃ |
|
长期稳定性 |
<0.004 |
%FSO/月 |
|
带宽 |
2 |
kHz(-3dB) |
|
工作温度 |
-10~+50 |
℃ |
|
存储温度 |
-10~+75 |
℃ |
|
环境湿度 |
<85 |
% | |
传感器输出接口 |
BNC |
|
|
机箱与供电 |
供电模式 |
AC 220V±10%,50Hz±10% |
|
长×高×深 |
500×175 ×375 |
mm |
|
重量 |
≈12 |
kg±5% |
注:E00.CapX-500的型号中,X代表通道数,可选7~12。预热时间约30分钟。
