板卡式电容测微仪 -1000μm量程,单通道,无供电模块当前位置:产品首页 >> 电容测微仪>>板卡式电容测微仪 -1000μm量程,单通道,无供电模块
  • 产品介绍
  • 意见反馈

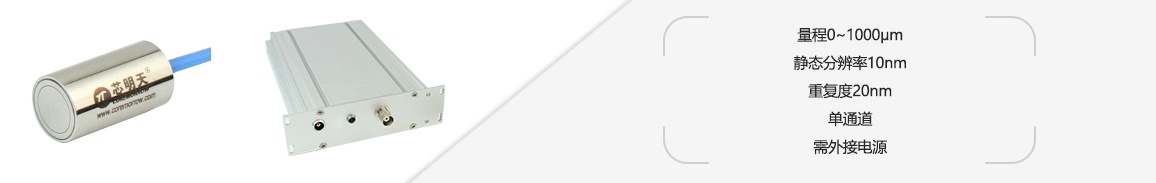

电容测微仪为一种非接触式的位移测量仪器,它由电容传感探头和传感及供电模块组成。它可以测量 0~1mm范围内的微小位移,测量精度高达纳米级。



产品特点


 量程0~1000μm

 静态分辨率10nm

 重复度20nm

 单通道

 需外接电源




原理

它基于一个理想的平行板电容器原理,传感器与相对面被测目标形成的两个电极,采用保护环电容器原理,用于测量任何金属时,传感器仍是线性的。


典型应用






振动,振幅,间隙,跳动 挠度,形变,纹波度,倾角 扭曲,形变,轴向振动 位移,距离,位置,伸长率




尺寸,尺寸公差,筛选,部件识别 绝缘体厚度测量 在线检测,尺寸检测 双侧厚度检测
  技术参数

型号

E09.Cap1-1000

单位

通道数 1
电容传感探头

 型号

C1D10


 量程范围

0~1000

μm

 静态分辨率

10

nm

 动态分辨率(1kHz)

400

nm

 线性度

400

nm

 重复度

20

nm

 传感器直径

10

mm

 被测表面最小直径

10

mm

 传感器线长

1.5

m

 固定方式

径向装夹


 探头尺寸

Φ10×18.5

mm

 重量(含线及连接器)

55

g

传感信号处理与供电

 通道数
1


 传感器模式

CAP


 静态分辨率

0.00125

%F.S.

动态分辨率(2kHz) 0.05 %F.S.
模拟信号输出速度 2 kHz
绝对误差
±0.2
%F.S.
线性度
0.05 %F.S.
重复精度
0.0025 %F.S.
信号温度稳定性
<0.005
%FSO/℃
长期稳定性
<0.004
%FSO/月
带宽
2 kHz(-3dB)
工作温度
-10~+50

存储温度
-10~+75

环境湿度
<85
%
供电电压
24V DC/±50mA
V
电压输出范围(模拟)
0~10
V
传感器输出接口
BNC
尺寸(L×W×D)
35.2×129 ×171.5

mm

       注:本板卡式电容测微仪无供电模块,需外接电源。预热时间约30分钟。
