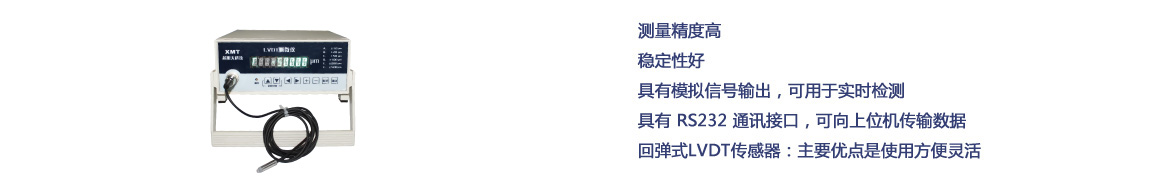

XSI3000 LVDT 测微仪是适用于多种测量范围的高精度微位移检测仪器,可以独立实现纳米级微位移检测, 广泛应用于各种需要动,静态微位移检测的领域,具有性能优越,测量精度高,价格低等优点
应用特点
测量精度高 |
稳定性好 |
荧光数码管显示,薄膜按键,操作简便 |
具有模拟信号输出,可用于实时检测 |
具有 RS232 通讯接口,可向上位机传输数据 |
回弹式LVDT传感器:主要优点是使用方便灵活 |
可选配测试支架
磁力表座 | 大理石测试支架 |
应用领域
长度(深度、高度、厚度、直径、锥度等)测量 |
振动测量 |
精密定位系统 |
微位移检测 |
微操作机器人位移检测 |
光纤对接等需要微位移检测的领域 |
|
|
技术参数 | |||||||
接触式XSI3000
LVDT 测微仪主要参数 |
单位 |
||||||
测量范围 |
-500 - +500 |
μm |
|||||
档位选择 |
A 档 |
B 档 |
C 档 |
D 档 |
E 档 |
F 档 |
|
-10~+10 |
-20~+20 |
-50~+50 |
-100~+100 |
-200~+200 |
-500~+500 |
μm |
|
测量重复性 |
<0.04 |
<0.05 |
<0.07 |
<0.12 |
<0.13 |
<0.15 |
μm |
非线性 |
<0.1 |
<0.15 |
<0.2 |
<0.3 |
<0.4 |
<0.5 |
μm |
分辨率 |
0.005 |
0.007 |
0.010 |
0.013 |
0.015 |
0.020 |
μm |
模拟信号输出范围 |
-10~+10 |
V |
|||||
模拟信号频率响应 |
1 (取决于传感器) |
KHz |
|||||
显示刷新率 |
11 |
次/S |
|||||
计算机接口模式 |
RS-232 |
||||||
通讯速率 |
9600 |
Bps |
|||||
数据采集时间 |
100 |
ms |
|||||
输入功率 |
<50 |
W |
|||||
供电电压 |
AC 220V±10% 50Hz±10% |
V |
|||||
工作温度 |
0-+45 |
℃ |
|||||
环境湿度 |
<85 |
% |
|||||
外形尺寸(长×宽×高) |
283×238×108 |
mm |
|||||
重量 |
2.2 |
kg |
|||||
测头变化力 |
0.3 |
N |
|||||
更换不同量程的测头,可以实现更大范围的检测,可到±10mm。 |
|
|
|
|
