环形压电陶瓷弯曲片当前位置:产品首页 >> 压电陶瓷扫描器>>环形压电陶瓷弯曲片
  • 产品介绍
  • 注意事项
  • 价格及周期
  • 意见反馈

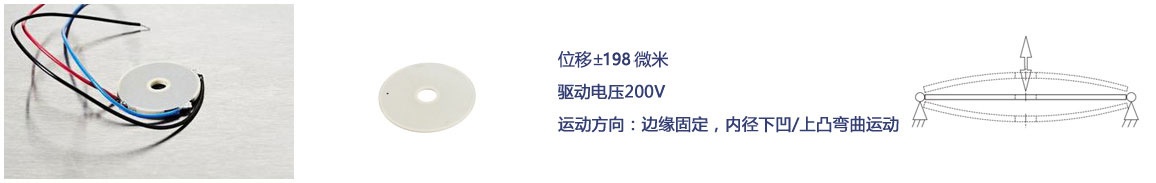

环形弯曲片是将外边缘固定,施加电压后,中心位置会产生上下凹凸运动。


结构特点

结构特点

压电弯曲片利用的是横向的压电效应即压电系数d31 ,静态使用时,会表现出明显的蠕变特性,所以压电弯曲片主要是用于动态应用。叠层压电弯曲片是由多层压电陶瓷弯曲基片叠堆共烧而成。该种压电弯曲片的出力远大于普通的双晶片。

运动方式

工作方式

驱动控制

接线方式

参数计算

关于固定

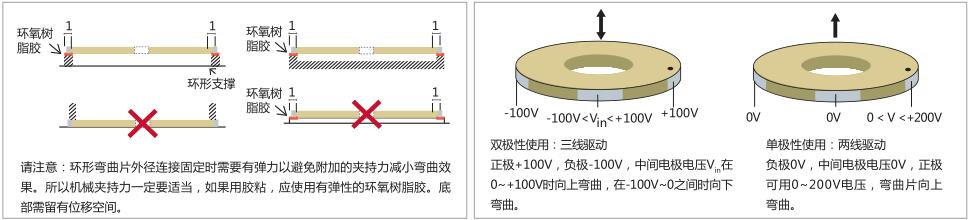

在内径及外径边缘有1mm的非致动区域。外径夹持区域为2~3mm。推荐使用Teflon或PEEK材料(足够灵活,不影响陶瓷的运动)夹具,金属夹持有时会过于坚硬。 另外,因为环形弯曲器不是100%平坦的,所以建议使用夹紧环。 环可以补偿环弯曲片的平坦度不规则性。

迟滞、泊松比

迟滞:<20%

泊松比:0.35~0.36。

清洁

对于陶瓷组件的清洁,我们建议使用异丙醇(丙醇)或乙醇。 使用前必须彻底干燥组件。

如果需要,组件可以完全浸没在溶剂中,但是对于堆栈,我们建议将暴露限制在几秒钟以避免环氧树脂的减弱。


储存和处理


电陶瓷元件没有特别的存储限制。然而,在施加电压之前确保组件干燥是很重要的,因此建议将它们存放在干燥的环境中或在使用前彻底干燥。热干燥具有很好地适应,例如在110℃下24小时,如果可能的话在低压环境中。

压电陶瓷元件易碎,必须小心处理。

防止组件相互碰撞,保持组件分离。

特别是对于高而窄的堆叠,确保不会引起弯曲。

使用塑料镊子和工具而不是金属镊子。

戴上手套以避免污染。

请勿对预先连接的电线施加过大的力。

当受到力或温度变化时,请注意压电致动器将产生电荷(即电压),因此在使用前必须通过电阻器正确放电。建议在运输和储存期间保持较大的组件短路。


产品应用


 光束偏转

 半导体技术

 主动减震

 液位计

 光纤扫描




    技术参数

型号

外径OD
[mm]

内径ID
[mm]


[mm]±0.1

驱动
电压[V]

位移
[μm]±15%

谐振频率
[kHz]±20%

静电容量
[nF]±15%

刚度
[N/μm]±20%

出力
[N]±20%

工作温度[]

电极

NAC2322

20 (±0.6)

4 (±0.15)

1.25

±100 或 200

±28

12.8

2×400

0.57

16

150

丝印银

NAC2323

20 (±0.6)

4 (±0.15)

1.8

±100 或 200

±20

18.4

2×670

1.1

22

150

丝印银

NAC2324

30 (±0.9)

6 (±0.2)

0.7

±100 或 200

±108

3.7

2×470

0.1

11

150

丝印银

NAC2325

30 (±0.9)

6 (±0.2)

1.25

±100 或 200

±70

6

2×940

0.41

29

150

丝印银

NAC2327

40 (±1.2)

8 (±0.25)

0.7

±100 或 200

±185

1.8

2×800

0.07

13

150

丝印银

NAC2328

40 (±1.2)

8 (±0.25)

1.25

±100 或 200

±115

3.4

2×1740

0.34

39

150

丝印银

注:可静态工作在2K或4K温度下,此温度下动态使用,需更换引线。
