压电陶瓷管扫描器当前位置:产品首页 >> 压电陶瓷扫描器>>压电陶瓷管扫描器
  • 产品介绍
  • 注意事项
  • 价格及周期
  • 意见反馈

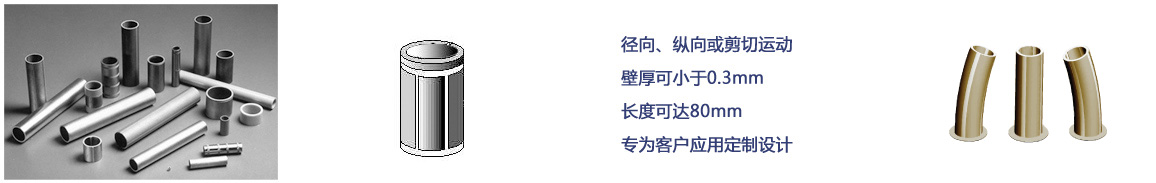

压电陶瓷管扫描器是径向极化压电材料的薄圆管体,具有 四个外部电极和连续的内部电极。 当电压施加到外部电极之一 时,相应区域的致动器管壁膨胀,这引起管尖的垂直收缩和大 的横向偏转。 圆周电极可用于垂直或径向的伸展和收缩。


压电管扫描仪广泛用于扫描探针显微镜、光纤拉伸和光束 扫描等应用。可根据要求提供定制尺寸、规格。


结构形式-四区分割电极(90度分区)

工作方式

驱动方式与位移计算

尺寸范围

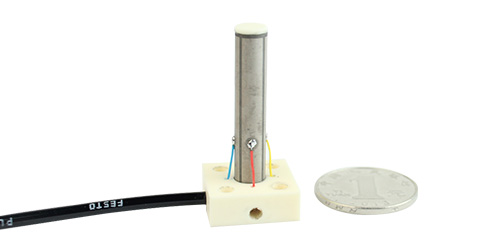

带焊线

电极

电极材料可选化学镀镍、化学镀镍和金。也可接受电极定制。


产品应用


 显微镜扫描器

 光纤拉伸

 光束扫描

    技术参数

型号

(mm)

外径(mm)

厚度(mm)

电极间距
[mm]±0.3

电压(V)

扫描范围(μm)*

Z轴位移(μm)*

谐振频率[kHz]

电容 / 分区
[nF]±30%

1005

10

5

0.66

0.7

±264

3.8

2.1

25

3

2005

20

5

0.66

0.7

±264

15

4.2

6.3

6

3507

35

7

0.66

0.7

±264

39

7.4

3

10

5509

55

9

0.6

0.7

±250

66

12

1.6

17

6006**

60

6

0.65

0.7

±260

114

12

0.85

12

注:若工作在谐振频率点,施加的驱动电压必须降到驱动电压上限的5%以下。

*:外电极接最大电压,内电极接地的扫描范围。

**:在 100Hz 以下扫描的推荐负载上限为 10g。

    材料参数

性能

符号

参数

单位

压电常数

d33

600

10-12m/V

d31

-270

10-12m/V

g33

19.4

10-3Vm/N

g31

-9.2

10-3Vm/N

机电耦合系数

Kp

0.65

NA

Kt

0.37

NA

K31

0.38

NA

弹性常数

Y33

5.3

1010N/m2

Y11

7.2

1010N/m2

居里温度

Tc

220

°C

密度

ρ

7.8

g/cm3


扫描管焊接说明


可以使用环氧导电胶 (Circuitworks CW2400) 或焊料和松香助焊剂来连接电线。

环氧导电胶具有柔韧的优点,避免了对热量的需求,因此没有热去极化的风险,但是涂抹起来很耗时,并且需要小心避免因溢出而造成短路,因此环氧胶推荐用于涉及连续操作和全范围偏转循环的应用。


焊接比导电环氧树脂更快、更容易,但需要注意避免扫描管过热。所需材料和工具包括:


1.手套、护目镜

2.带镍电极的压电管

3.绝缘线,例如 AWG30 Kynar绝缘线

4.Superior Flux 67, 或松香助焊剂,例如Chemtronics CW8200

5.棉签

6.60/40 锡/铅 0.5mm 焊锡丝,例如Multicore 3096525-M

7.温控烙铁

8.异丙醇或丙酮



步骤


1.将电线末端剥去 3-5 mm,然后用焊料对电线进行镀锡,最后将镀锡线修整至2mm。

2.通过用助焊剂润湿棉签并擦拭扫描管上 2 mm米直径的区域,将少量助焊剂涂抹到所需的焊接点,润湿更大的区域也是可以的,但可能会导致焊点过大。

3.将烙铁温度设置为300℃,最好用温度传感器检查。

4.使热尖端和焊料短暂接触,在扫描管上做出一个直径为 2 mm的焊料点。

5.短暂接触将镀锡线连接到焊点。

6.用异丙醇或丙酮清除助焊剂,建议使用异丙醇浸润 10 分钟以帮助去除所有残留物。

7.手持扫描管时,请佩戴手套手套,以避免留下手指印记。
