压电陶瓷纤维棒是由 PZT 压电陶瓷材料经过特殊加工制成的条棒状的 纤维，外径在 1mm 以内。通常，具有约 75％的 PZT 陶瓷特性的纤维对于 大多数应用产生了令人满意的结果。
请注意，我们提供的所有 PZT 陶瓷纤维都没有极化且没有电极。PZT 材料的极化和电极需要适当的设备和经验。
| 技术参数 | |
|
|
压电陶瓷纤维棒 |
|

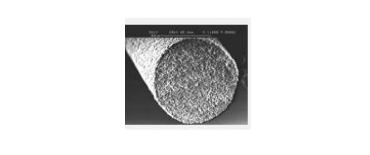

效果图 |
|
|

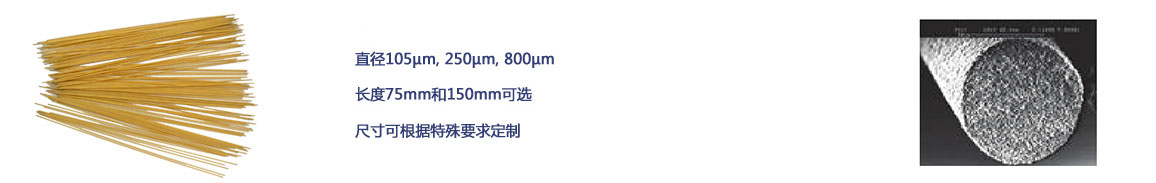

外径 |
105μm、250μm、 800μm、可定制尺寸 |
|
长度 |
可达 150mm，通常为 75mm |
|
PZT材料 |
PZT 5A SP505 (Navy type II) 标准库存 |
|
电极 |
PZT 压电陶瓷纤维棒以无电极，未极化形式提供 |
|
极化 |
棒状极化方法：在室温条件下延长度方向施加 2kV/mm 电压 15 分钟，使用电压上升、下降循环大于 1 分钟。 |
| 压电纤维棒材料参数 | ||||
|
性能 |
符号 |
单位 |
5A1 SP505 |
5H2 SP53 |
|
DoD标准1376A（SH） |
|
|
TypeII |
TypeVI |
|
电气性能 |
||||
|
介电常数/1kHz |
ε33T/ε0 |
|
1850 |
3800 |
|
介电损耗/1kHz |
tanδ |
|
0.012 |
0.016 |
|
居里温度 |
TC |
℃ |
335 |
215 |
|
机电性能 |
||||
|
耦合系数 |
Kp |
|
0.62 |
0.65 |
|
K31 |
|
0.33 |
0.38 |
|
|
K33 |
|
0.72 |
0.74 |
|
|
Kt |
|
0.48 |
0.51 |
|
|
K15 |
|
0.74 |
0.73 |
|
|
应变系数 |
d33 |
10-12C/N |
440 |
680 |
|
-d31 |
|
185 |
275 |
|
|
d15 |
|
560 |
770 |
|
|
电压常数 |
g33 |
10-3Vm/N |
25.5 |
19 |
|
频率常数 |
Np |
kHz mm |
2020 |
1960 |
|
Nt |
|
2030 |
1885 |
|
|
N1 |
|
1325 |
1420 |
|
|
N3 |
|
1250 |
1290 |
|
|
机械性能 |
||||
|
弹性系数 |
S11E |
10-12m/N |
18.5 |
15.8 |
|
S33E |
|
20.7 |
22.9 |
|
|
刚度系数 |
C33D |
1010N/m2 |
15.7 |
15.2 |
|
C55D |
|
6.5 |
6.1 |
|
|
机械品质因数 |
Qm |
|
80 |
75 |
