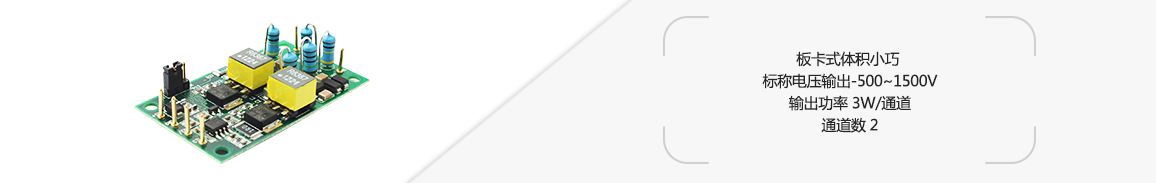

板卡式压电陶瓷纤维片控制器是专为驱动 MFC 压电纤维片而设计。AMD 是双通道输出的高压电源，其中一通道为固定 500V 电压输 出，另一通道为可变输出 0~2000V 电压。经过两通道的组合，最终输出一个通道的 -500V~1500V 可变电压。

AMD 板卡控制器是通过使用电压偏置使输出电压范围在 -500V~1500V，以驱动压电纤维片。它具有两种输入模式：模拟输入和 PWM 输入。

产品特点

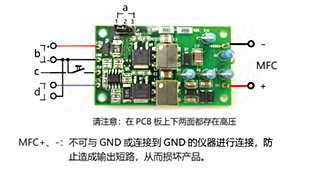

外观及功能

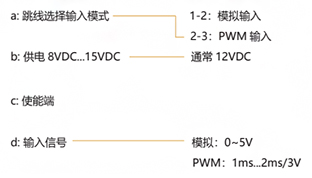

外观及功能

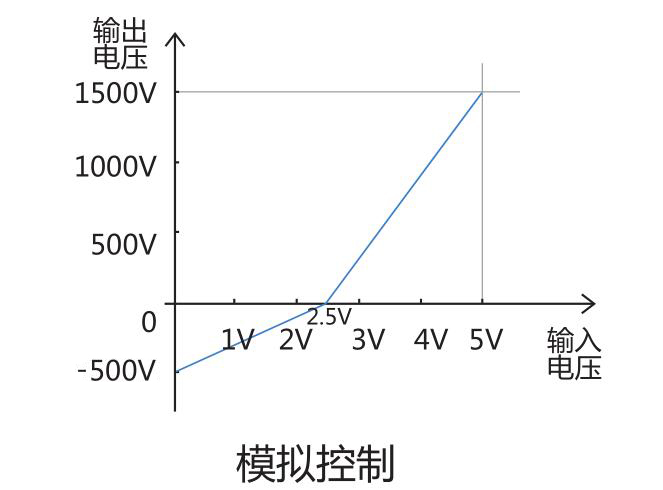

模拟控制

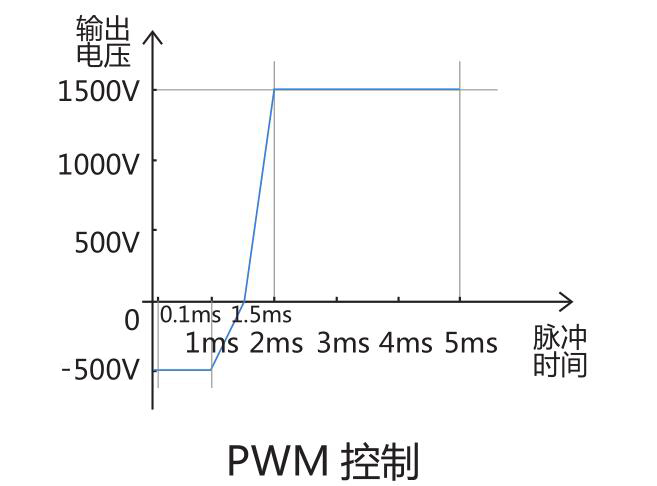

PWM控制

性能参数

充电时间：带载 5nF 容性负载时，-500V~1500V 充电时间 少于 10ms.（充电期间供电端要求 4W 峰值输入功率。）

供电电压：8~15V，具有反极性保护功能，包含自动复位（热） 保险（存在于偏压与高压输出端）。

机械尺寸 : 最高元件（位于 PCB 的一个边缘）的高度不超过 20mm，元件安装在 PCB 板上下两侧。

注意：PCB 板上下面都存 在高压！四个角处具有安装孔。

当输入电压降低时，主动放电电路会将存储在 MFC 压电纤维 片中的电荷进行释放。放电电路是可控的，可按需进行放电。

控制引脚提供了输入电压与输出电压的线性关系，模拟输入 电压 0~5V 对应 -500V~1500V 输出电压， EN 使能开关可关闭 所有的电源以减少功率消耗，同时起到安全保护作用。

产品应用
