高端超声换能器 Arrange & Fill 随机纤维复合材料当前位置:产品首页 >> MFC压电纤维复合材料>>高端超声换能器 Arrange & Fill 随机纤维复合材料
  • 产品介绍
  • 意见反馈

使用压电陶瓷纤维作为致动棒,随机分布在复合致动区域。1 - 3纤维复合材料由环氧树脂浸润纤维束和垂直于纤维的方向切割成方形块。这种获得的方法也叫作排列&填充(Arrange & Fill)。随机分布的纤维可以对横向频率模式有良好的抑制。

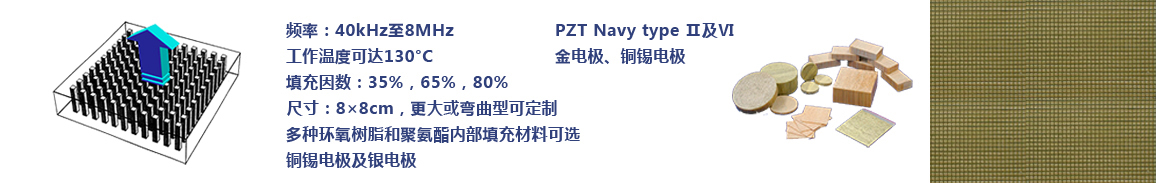

产品特性


 频率40KHZ至8MHZ

 PZT Navy type II及VI

 填充因数:35%, 65%, 80%

 尺寸为8cm*8cm, 可定制

 多种环氧树脂及聚氨酯内部填充材料可选

 工作温度达130℃

 金电极、铜锡电极



使用压电陶瓷纤维作为致动棒。与切割&填充方法相比,PZT纤维复合材料是具有成本效益的替代。

纤维压电复合材料由环氧树脂浸润纤维束,再沿垂直纤维方向将其切割成方形块。这种已获得的方法也叫作排列&填充(Arrange & Fill)。使用直径105um,250um及800um的压电陶瓷纤维填充,在随机分布横截面上填充因数约为35%,65%及80%。

随机纤维复合材料在超声波传导中展现好的性能,这是因为它的声抗低,耦合因数高。另外,具有随机元素分布的纤维复合材料由于随机间隔而产生增加的寄生模式抑制。


随机纤维复合材料一般超声应用


 NDT,无损检测

 SONAR,单元素换能器

 空气超声换能器

 流量控制与测量

由于排列&填充生产方法,原材料纤维复合材料通常为块状,长达10cm,及目标元素的横向尺寸。

排列&填充方法也可以机械加工为多种形状及形式,此外可切割带有预期谐振频率的原材料纤维块。

平凹型

它包括用于高级宽带超声波接收机应用的准确的凹或凸形轮廓。

排列&填充生产方法易于规模化量产,供货周期时间短,是与切割&填充型相比主要的优势。

可提供各种标准的环氧树脂和聚氨酯系统作为随机纤维复合的填充材料,通常称为填充剂。不同的、可选的填充材料的工作范围可在95℃至130℃之间。


参数与选项


    谐振频率:40KHZ至8MHZ

频率

光纤直径 (像素)

填充因数

尺寸 mm2

周期

40kHz - 1MHz

105um, 250um
800um

35%, 65%80%

max. 100 x 100

6-8

1MHz - 5MHz

105um, 250um

35%, 65%

max. 100 x 100

6-8

5MHz - 8MHz

105um

25% - 65%

max. 100 x 100

    填充因数:25%, 65%, 80%

填充因数

频率

周期

35%

40kHz to 8MHz

6-8

65%

40kHz to 5MHz

6-8

80%

40MHz to 1MHz

6-8

    PZT材料:PZT Navy Type II, VI

PZT材料

介电系数

频率

周期

PZT Navy Type II, 5A

1850

40kHz to 10MHz

6-8

PZT Navy Type VI, 5H

3850

40kHz to 10 MHz

6-8

    声抗:12 MRayl to 27 MRayl

一般填充因数

声抗 MRayl

35%

12 MRayl

65%

22 MRayl

80%

27 MRayl

    电极:铜锡、金

电极材料

频率

CuSn

40kHz to 1MHz

CuSn, Au

1MHz to 8MHz

    尺寸:100mm*100mm,多种圆形直径

尺寸

频率

周期

100mm*100mm

40kHz to 5MHz

6-8

65mm*65mm

5MHz to 8MHz

6-8


机械公差


< 6mm ± 0.1mm

< 30mm ± 0.2mm

> 30mm ± 0.3mm

    可选直径

直径 mm

直径 inch

直径 mm

直径 inch

3.18 mm

0.125 ""

12.70 mm

0.500 ""

5.12 mm

0.202 ""

14.20 mm

0.559 ""

5.18 mm

0.204 ""

15.90 mm

0.626 ""

5.68 mm

0.224 ""

17.50 mm

0.689 ""

6.00 mm

0.236 ""

18.00 mm

0.709 ""

6.50 mm

0.256 ""

19.05 mm

0.750 ""

8.20 mm

0.323 ""

20.00 mm

0.787 ""

9.00 mm

0.354 ""

24.00 mm

0.945 ""

9.50 mm

0.374 ""

25.40 mm

1 ""

10.00 mm

0.394 ""

30.00 mm

1.181 ""

10.20 mm

0.402 ""

35.00 mm

1.378 ""

12.00 mm

0.472 ""

37.7

1.48 ""


耦合系数Kt: 0.61至0.68

工作温度: 通常95℃, 可定制130℃

填充材料: 各种环氧系统

    1-3超声换能器
