P73 系列大行程压电物镜定位器为大行程压电物镜定位器，Z轴直线运动范围可选 200μm、500μm、1mm，采用柔性铰链设计机构，无摩擦、运动直线性好且闭环型号定位精度高。分离式螺纹适配器设计，可适配多种型号的显微镜，广泛应用于大范围显微成像、双光子显微镜等领域。

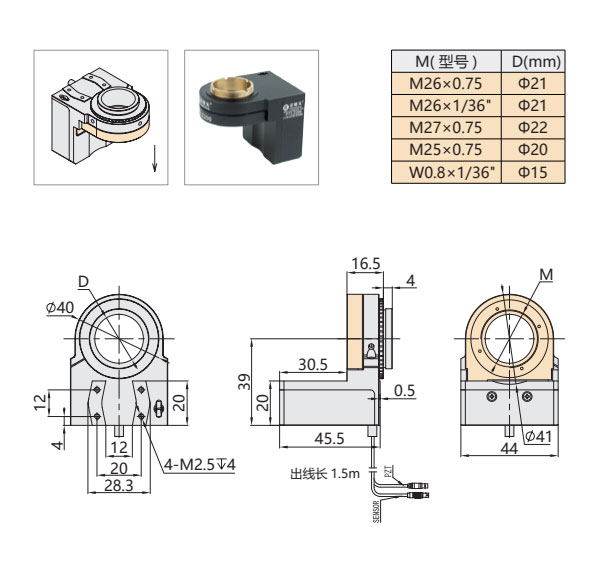

P73 大行程物镜定位器与物镜之间通过适配器连接，将物镜快速锁定在预期位置。多种螺纹牙可选，如 M27×0.75、M26×0.75、M26×1/36"、M25×0.75、W0.8×1/36" 等，也可定制，便于与显微镜集成安装。可匹配蔡司、尼康、奥林巴斯、徕卡等多种标准镜头。它也可以通过适配器与手动调节台相结合使用。
P73压电物镜定位器可匹配蔡司、尼康、奥林巴斯、徕卡 等多种标准镜头。它也可以通过适配器与手动调节台相结合 使用。

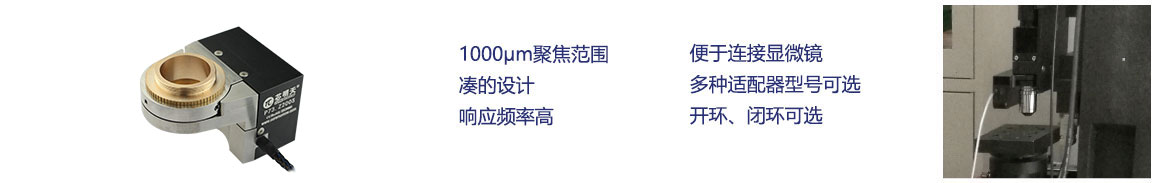

产品特点
|
|
|
|
|
|
|
|
|
|
|
产品组成及运动方向
|
驱动方式
|
可装配多种品牌、尺寸的物镜
|
|
响应时间可调节 配不同控制与承载响应时间可调。
|
应用案例——荧光成像
|
表面分析实例
|
|

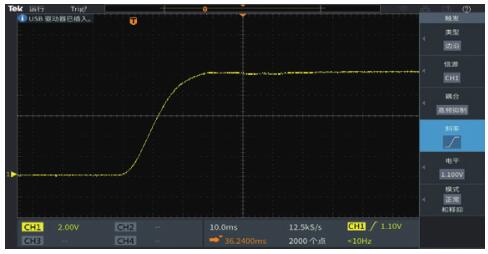

闭环阶跃时间
|

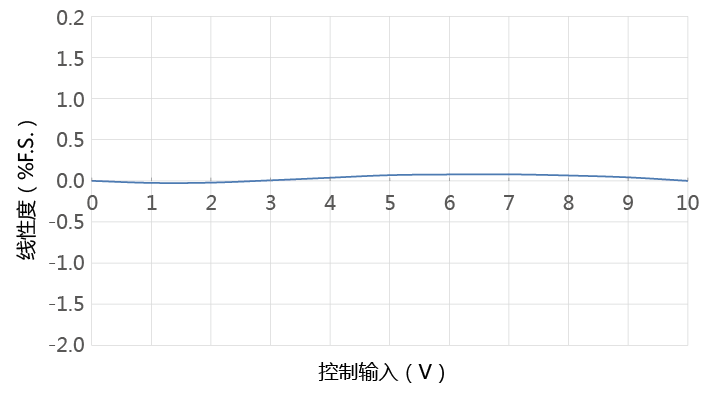

P73.Z200线性度曲线
|
P73.Z500位移与电压曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||
|
型号 |
S-闭环 K-开环 |
P73.Z200S P73.Z200K |
P73.Z500S-C P73.Z500K-C |
P73.Z1000S P73.Z1000K |
单位 |
|
运动自由度 |
Z |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动，1路传感 |
1路驱动，1路传感 |
|
|
|
标称行程范围（0~120V） |
160 |
400 |
800 |
μm±10% |
|
|
Max.行程范围（0~150V） |
200 |
500 |
1000 |
μm±10% |
|
|
传感器类型 |
SGS/- |
SGS/- |
SGS/- |
|
|
|
分辨率 |
5.5/2 |
14/4 |
36/8 |
nm |
|
|
闭环线性度 |
0.1/- |
0.1/- |
0.5/- |
%F.S. |
|
|
闭环重复定位精度 |
0.05/- |
0.05/- |
0.3/- |
%F.S. |
|
|
推/拉力 |
80/10 |
80/10 |
20/5 |
N |
|
|
运动方向刚度 |
0.25 |
0.2 |
0.02 |
N/μm±20% |
|
|
空载谐振频率 |
210 |
170 |
110 |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
20/10 |
120@200g/10 |
150/25 |
ms±20% |
|
|
承载能力 |
0.2 |
0.4 |
0.2 |
kg |
|
|
静电容量 |
7.2 |
14 |
43.2 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
210 |
300 |
786 |
g±5% |
|
|
线性度曲线 |
|
|
|
|
|
|
位移与电压曲线 |
|
|
|
|
|
注：以上参数是采用E00/E01系列压电控制器测得，驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。

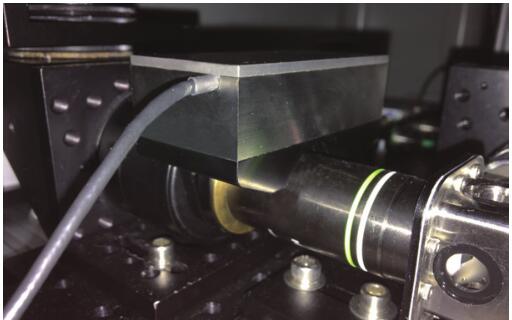

应用案例
|
