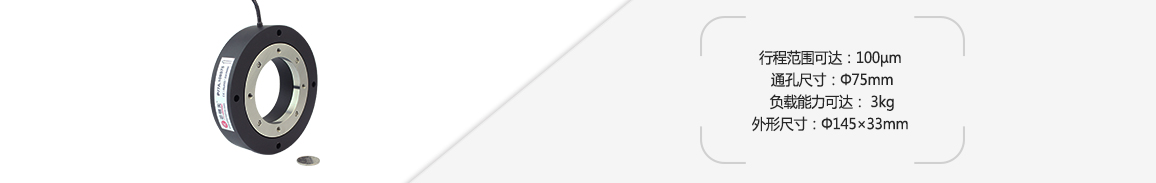

产品特点
行程范围可达:100µm |
通孔尺寸:Φ75mm |
负载能力可达: 3kg |
外形尺寸:Φ145×33mm |
真空版本可选 |
|
|
|
技术参数 | |||
型号 |
P77A.100S/K75 |
单位 |
|
运动自由度 |
Z |
|
|
标称行程范围(0~120V) |
80 |
μm±10% |
|
行程范围(0~150V) |
100 |
μm±10% |
|
传感器类型 |
SGS/- |
|
|
通孔尺寸 |
Φ75 |
mm |
|

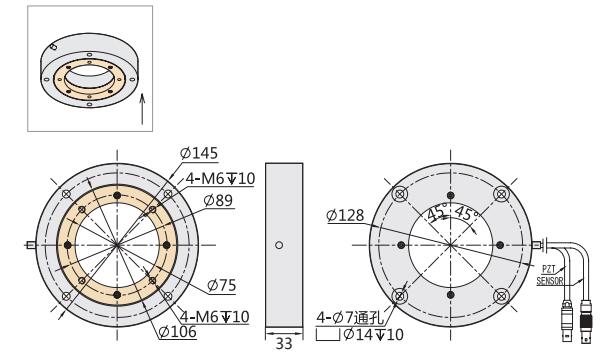

长或外径 |
Φ145 |
mm |
|
高 |
33 |
mm |
|
分辨率 |
3/1 |
nm |
|
俯仰/偏航/滚动 |
- |
μrad |
|
推/拉力 |
- |
N |
|
空载谐振频率 |
350 |
Hz±20% |
|
空载阶跃时间 |
- |
ms±20% |
|
闭环空载工作频率 |
10%行程 |
- |
Hz±20% |
100%行程 |
- |
||
承载能力 |
倒置3 |
kg |
|
静电容量 |
21.6 |
μF±20% |
|
材质 |
钢、铝 |
|
|
重量 |
1260 |
g±5% |
|
工作温度范围 |
-20~80 |
℃ |
|
控制 |
2路控制 |
|
|
连接器 |
LEMO |
|
|
出线长 |
1.5 |
m±10mm |
注:以上参数是采用E00/E01系列压电控制器测得,驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
|
|
应用案例
笼式结构 |
低温真空 |
纳米压印 |
超分辨率显微成像 |
红外超分辨率成像 |
激光直写 |
提高CCD分辨率 |
干涉测量 |
显微镜探针校准 |
纳米光刻 |
