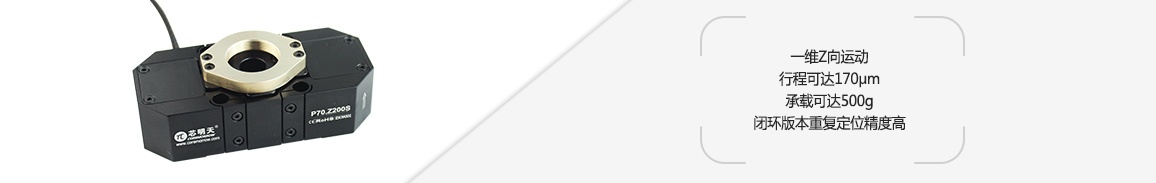

P70.Z200系列压电纳米定位台可实现一维Z向运动，150V驱动电压下行程可达到170μm。其内置传感器通过全桥方式连接，无漂移，可以实现在纳米范围内精确定位。承载可达500g，适用于大负载应用。
产品特点
|
|
|
|
|
产品应用
|
|
|
|
|

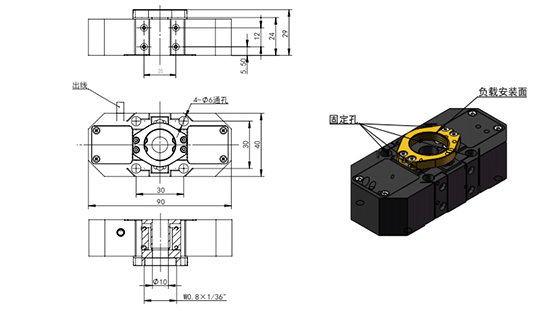

| 技术参数 | ||||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P70.Z200S |
P70.Z200K |
单位 |
|
运动自由度 |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0~120V） |
136 |
136 |
μm±10% |
|
|
Max.行程范围（0~150V） |
170 |
170 |
μm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭/开环分辨率 |
6 |
2 |
nm |
|
|
闭环线性度 |
0.05 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.02 |
- |
%F.S. |
|
|
空载谐振频率 |
500 |
500 |
Hz±20% |
|
|
带载谐振频率@200g |
250 |
250 |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
20 |
2 |
ms±20% |
|
|
承载能力 |
水平安装 |
0.5 |
0.5 |
kg |
| 立式安装 | 0.02 | 0.02 | ||
| 倒置安装 | 0.02 | 0.02 | ||
|
静电容量 |
7.2 |
7.2 |
μF±20% |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
240（包含6芯连接线） |
240（包含6芯连接线） |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
