P18A.X200系列压电扫描台采用机构放大设计原理，柔性铰链连接支撑传动，内部采用高可靠性压电陶瓷驱动，在X轴可实现达200μm的位移，可配置闭环传感实现高精度扫描与定位。压电平台具有25mm×25mm的通孔，适用于光学扫描。平台可以通过叠加转接的方式实现二维、三维运动。
产品特点
|
|
|
|
|
|
|
 可组多维使用
|
|
|
带载阶跃时间
|
产品应用
|
|
|
|
|
|
|
|
|
|

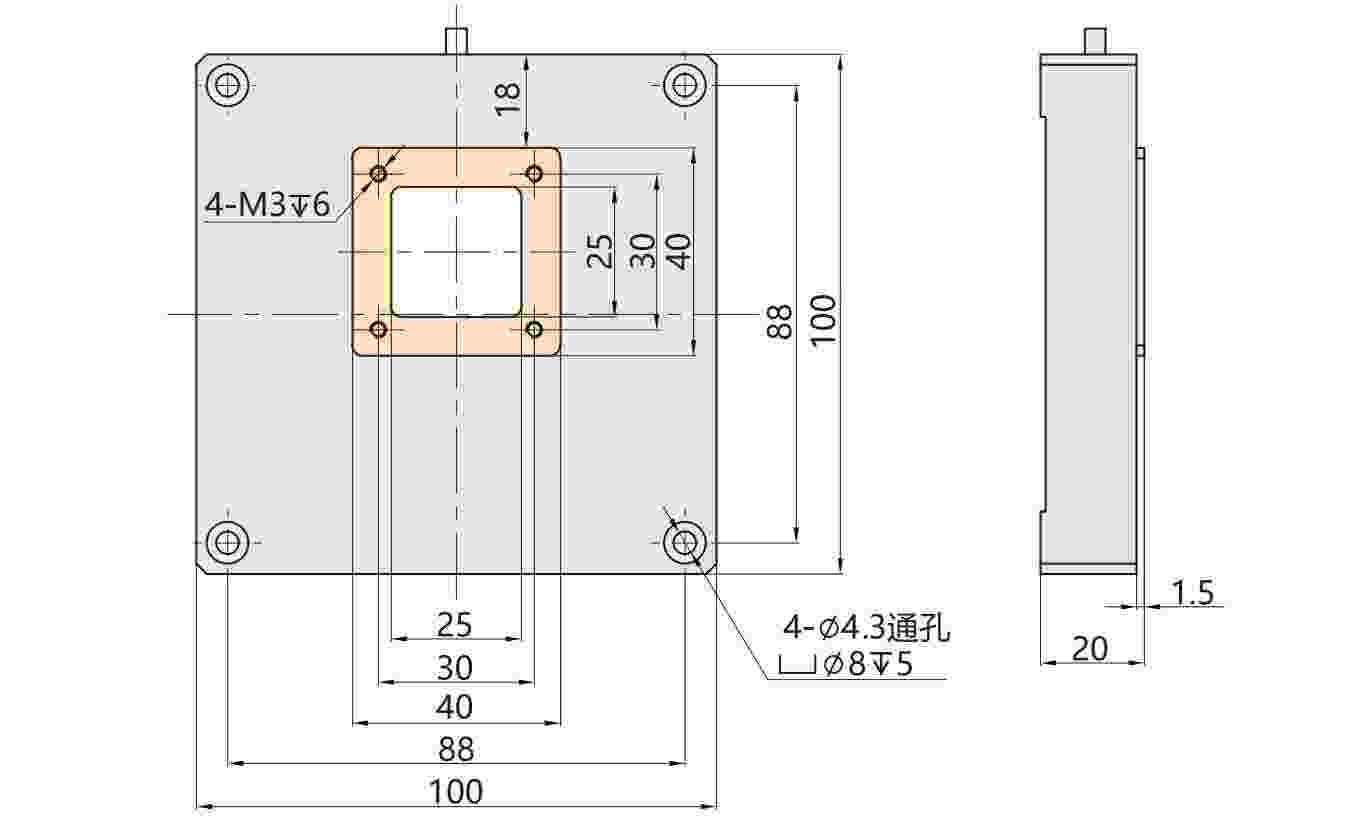

| 技术参数 | ||||
|
型号 |
S-闭环 |
P18A.X200S |
P18A.X200K
|
单位 |
|
运动自由度 |
X |
X |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0 ~120 V） |
160 |
160 |
µm±10% |
|
|
Max.行程范围（0~150 V） |
200 |
200 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
25×25 |
25×25 |
mm |
|
|
闭/开环分辨率 |
8 |
3 |
nm |
|
|
闭环线性度 |
0.08 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<10 |
<10 |
μrad |
|
|
空载谐振频率 |
530 |
530 |
Hz±20% |
|
|
带载谐振频率@1000g |
140 | 140 |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
50@1000g |
15 |
ms±20% |
|
|
静电容量 |
11 | 11 |
μF±20% |
|
|
工作温度范围 |
-20~80 |
-20~80 |
℃ |
|
|
承载能力 |
水平安装 |
5 |
5 |
Kg |
| 立式安装 | 3 | 3 | ||
| 倒置安装 | 5 | 5 | ||
|
材料 |
铝合金 |
铝合金 |
|
|
|
重量 |
560（含线） |
560（含线） |
g±5% |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
