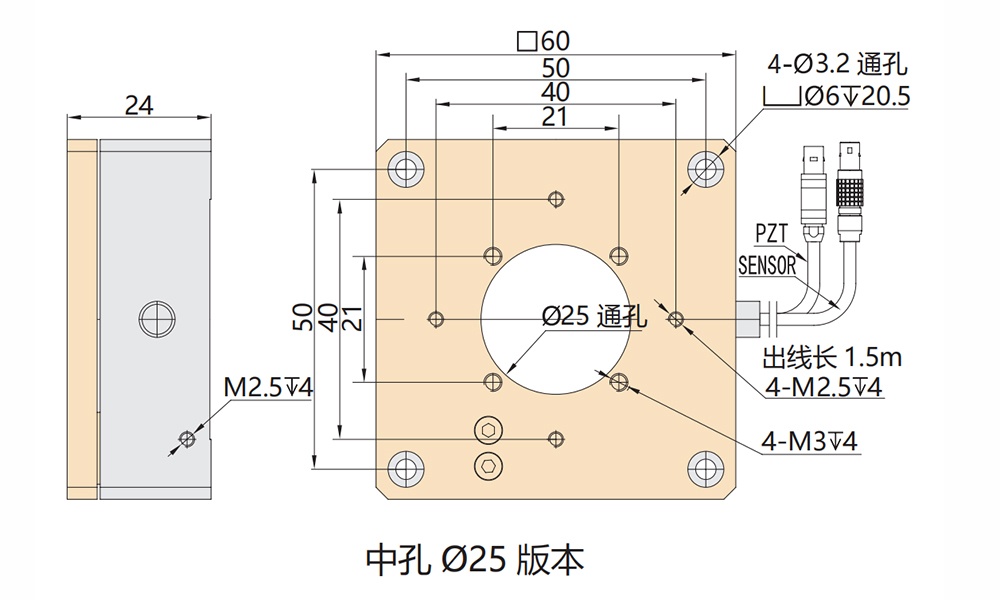

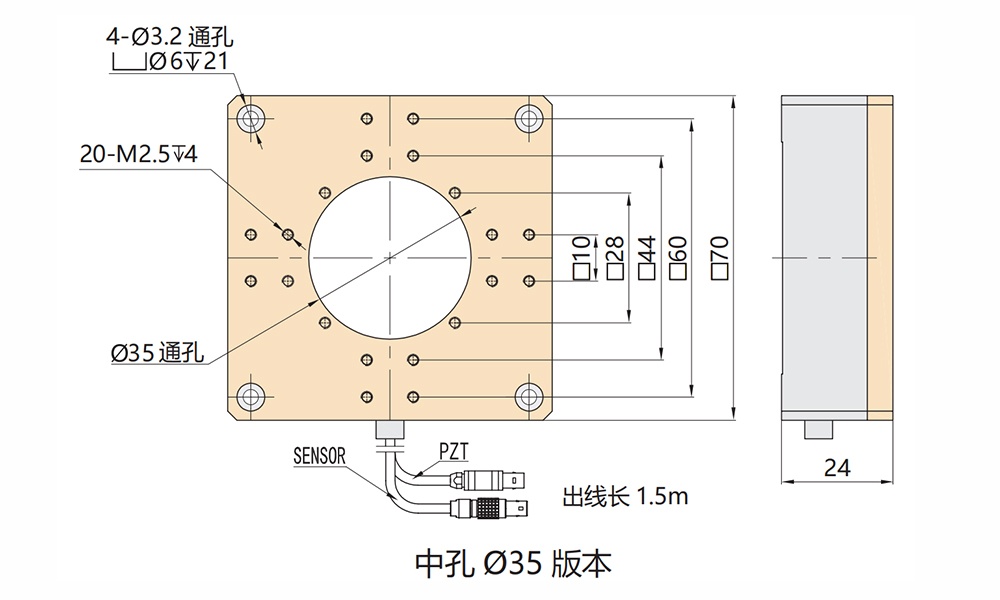

P12.X为一维X轴小体积压电纳米定位台，结构紧凑，外形尺寸60×60×24mm或70x70x24mm（对应不同中心孔尺寸），行程可达200μm。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品实现纳米级的分辨率，毫秒级的响应时间，台体中心中孔尺寸Φ25mm或φ35，适合于显微及扫描中的样品定位。
产品特点
|
|
|
|
|
|
|
|
|
|
|
产品实物图
|
产品运动示意图
|
台体采用放大机构设计，运动行程范围大
|
|
位移与电压曲线
|
谐振频率与负载曲线
|
线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
相关产品
P12系列压电扫描台包括X/XY/XZ/XYZ四种运动结构形式，可以满足1~3维大行程扫描或定位的应用需求。同时，P12具有两种通孔直径可供选择，分别为25mm、35mm。
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P12.X200S
P12.X200K |
P12.X200S-D P12.X200K-D |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
X |
X |
|
|
| 驱动控制 |
1路驱动，1路传感 |
1路驱动，1路传感 |
|
|
|
标称行程范围（0~120V） |
160 |
160 |
µm±10% |
|
|
Max.行程范围（0~150V） |
200 |
200 |
µm±10% |
|
|
传感器类型 |
SGS/- |
SGS/- |
|
|
|
通孔尺寸 |
Ø25 |
Ø35 |
mm |
|
|
分辨率 |
5.5/2 |
5.5/2 |
nm |
|
|
闭环线性度 |
0.1/- |
0.1/- |
%F.S. |
|
|
闭环重复定位精度 |
0.05/- |
0.05/- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<15 |
<15 |
µrad |
|
|
运动方向推/拉力 |
30/10 |
30/10 |
N |
|
|
运动方向刚度 |
0.2 |
0.2 |
N/µm±20% |
|
|
空载谐振频率 |
160 |
160 |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
15/3 |
15/3 |
ms±20% |
|
|
承载能力 |
水平安装 |
0.5 |
0.5 |
Kg |
| 立式安装 | 0.04 | 0.04 | ||
| 倒置安装 | 0.04 | 0.04 | ||
|
静电容量 |
3.6 |
3.6 |
μF±20% |
|
|
工作温度范围 |
-20~80 |
-20~80 |
°C |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
200 |
200 |
g±5% |
|
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
