P77.K160压电式移相器是专为大口径光学检测仪器而设计的，中心通孔直径达160mm，承载能力可达10kg。台体配有连接器接口，方便连接。
产品特点
|
|
|
|
|
|
|
|
|
|
|
位移与电压曲线
|
| 技术参数 | ||
|
型号 |
P77.S160 |
单位 |
|
运动自由度 |
Z |
|
|
行程范围（0~120V） |
14 |
µm±10% |
|
行程范围（0~150V） |
17.5 |
µm±10% |
|
分辨率 |
0.5/0.2 |
nm，typ. |
|
俯仰/偏航/滚动 |
<10 |
µrad |
|
空载谐振频率 |
0.14 |
kHz±20% |
|
空载阶跃时间 |
2.5 |
ms±20% |
|
承载能力 |
正立10/卧式5/倒置5 |
Kg |
|
静电容量 |
5.4 |
μF±20% |
|
工作温度范围 |
-20~80 |
°C |
|
材质 |
钢、铝 |
|
|

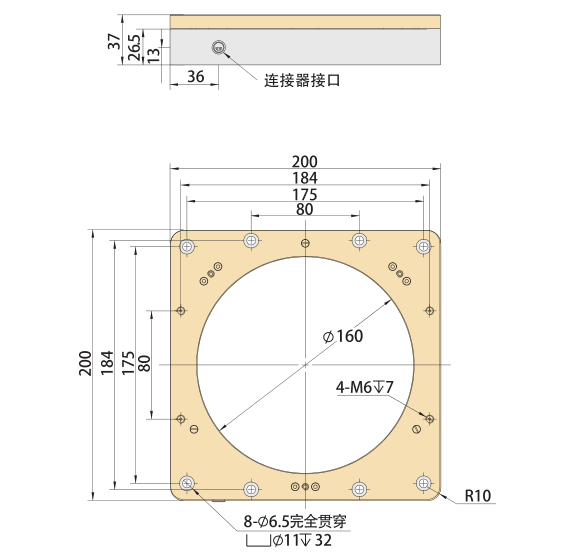

外形尺寸（长×宽×高） |
200×200×37 |
mm |
|
通孔尺寸 |
Ø160 |
mm |
|
重量 |
2400 |
g±5% |
|
出线长 |
1.5 |
m±10mm |
|
传感/电压连接器 |
LEMO |
|
|
使用方式 |
正立/倒置/卧式 |
|
|
控制 |
1或3路控制 |
|
|
|
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
