XP-780系列大负载压电纳米定位台采用机构放大设计原理，柔性铰链连接支撑传动，内部采用高可靠性压电陶瓷驱动，实现X轴200μm的位移，可以配置闭环传感实现高精度扫描与定位。压电平台具有25mm×25mm的通孔，适用于光学扫描。平台可以通过叠加转接的方式实现二维、三维运动。
产品特点
|
|
|
|
|
|
|
|
|
|
|

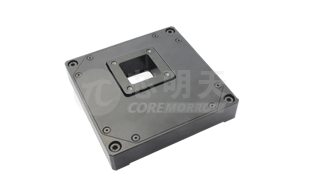

外观形状
|

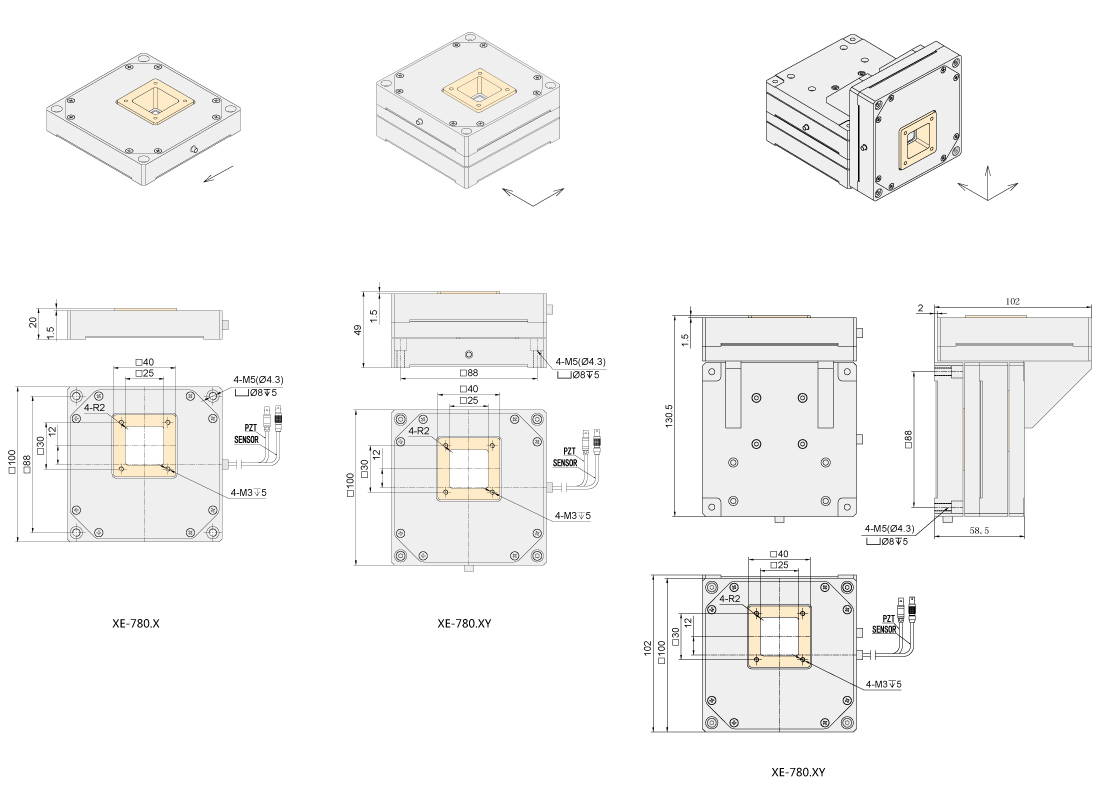

产品运动示意图
|
台体采用放大机构设计，运动行程范围大
|
|
大行程、高精度、大负载
XP-780系列大行程压电扫描台采用机构放大设计原理， 可以实现200μm的位移行程，无摩擦无空回的柔性导向机构使其具有高的分辨率，选择配置闭环传感器可实现纳米级的定位精度，台体通孔使其适用于显微扫描等应用。 |
出厂检验测试
|
1-3维扫描台 XP-780系列压电扫描台包括X、XY、XZ、XYZ多种规格型号，可以自由叠加组合。
|
|

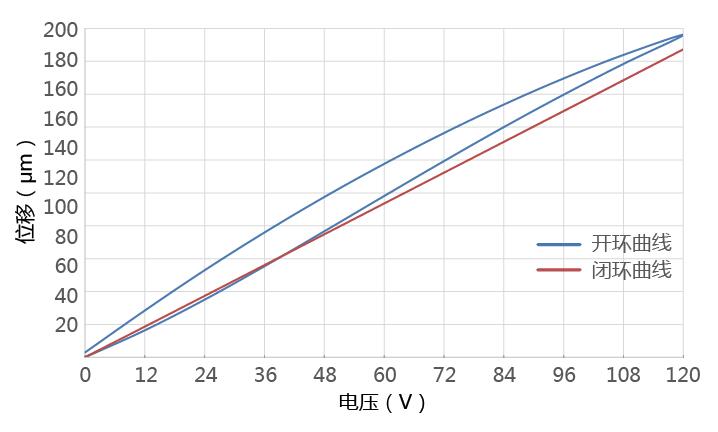

位移与电压曲线
|

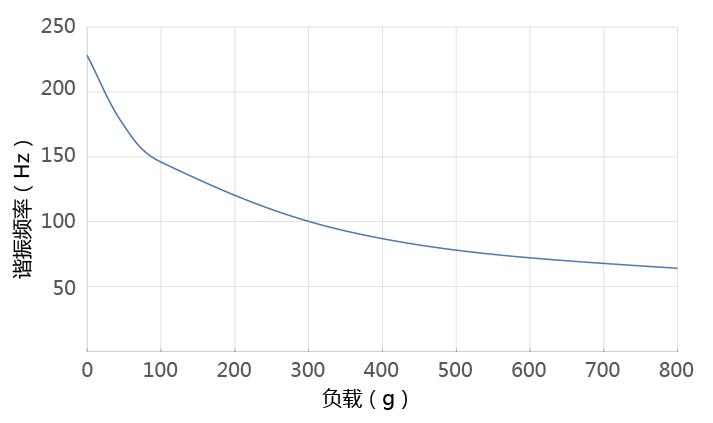

谐振频率与负载曲线
|

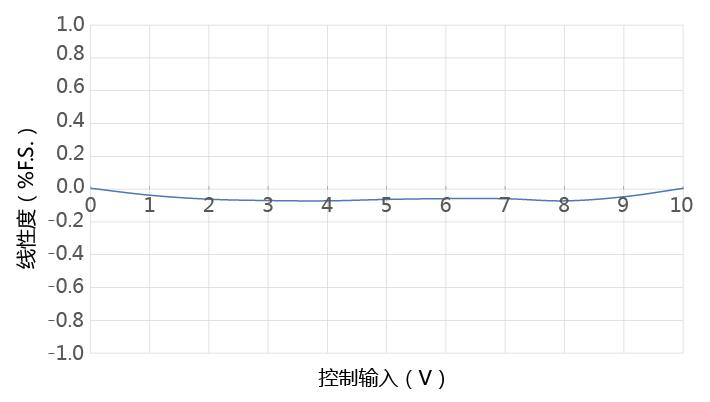

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
XP-780.XS |
XP-780.XK |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
X |
X |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0~120V） |
160 |
160 |
µm±10% |
|
|
Max.行程范围（0~150V） |
200 |
200 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
25×25 |
25×25 |
mm |
|
|
分辨率 |
5.5 |
2 |
nm，typ. |
|
|
闭环线性度 |
0.1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<50 |
<50 |
µrad |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
80/40 |
80/40 |
N |
|
|
运动方向刚度 |
0.5 |
0.5 |
N/µm±20% |
|
|
空载谐振频率 |
0.2 |
0.2 |
kHz±20% |
|
|
空载阶跃时间 |
20 |
5 |
ms±20% |
|
|
承载能力 |
水平安装 |
5 |
5 |
Kg |
| 立式安装 | - | - | ||
| 倒置安装 | - | - | ||
|
驱动性能 |
||||
|
静电容量 |
11 |
11 |
μF±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
铝 |
铝 |
|
|
|
外形尺寸（长×宽×高） |
100×100×20 |
100×100×20 |
mm |
|
|
重量 |
240 |
240 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器*** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
