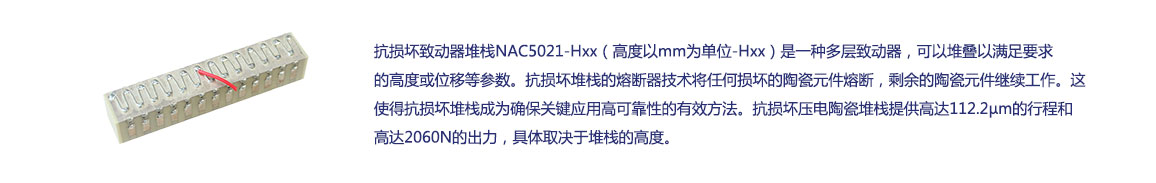

抗损坏致动器堆栈NAC5021-Hxx(高度以mm为单位-Hxx)是一种多层致动器,可以堆叠以满足要求 的高度或位移等参数。抗损坏堆栈的熔断器技术将任何损坏的陶瓷元件熔断,剩余的陶瓷元件继续工作。这 使得抗损坏堆栈成为确保关键应用高可靠性的有效方法。抗损坏压电陶瓷堆栈提供高达112.2µm的行程和 高达2060N的出力,具体取决于堆栈的高度。
技术参数 | ||||||||
型号 |
长L*宽W* |
高H [mm] |
驱动电压[V] |
位移 [um] |
静电容量[nF] |
刚度 [N/um] |
出力 [N] |
谐振频率** [kHz] |
NAC5021-H04 |
7*7 |
4 |
200 |
3.3 |
200 |
624 |
4200 |
248 |
NAC5021-H06 |
7*7 |
6 |
200 |
6.6 |
400 |
312 |
4200 |
170 |
NAC5021-H08 |
7*7 |
8 |
200 |
9.9 |
590 |
208 |
4200 |
120 |
NAC5021-H10 |
7*7 |
10 |
200 |
13.2 |
790 |
156 |
4200 |
100 |
NAC5021-H12 |
7*7 |
12 |
200 |
16.5 |
990 |
125 |
4200 |
90 |
NAC5021-H14 |
7*7 |
14 |
200 |
19.8 |
1190 |
104 |
4200 |
75 |
NAC5021-H16 |
7*7 |
16 |
200 |
23.1 |
1390 |
89 |
4200 |
65 |
NAC5021-H18 |
7*7 |
18 |
200 |
26.4 |
1580 |
78 |
4200 |
60 |
NAC5021-H20 |
7*7 |
20 |
200 |
29.7 |
1780 |
69 |
4200 |
52 |
NAC5021-H22 |
7*7 |
22 |
200 |
33 |
1980 |
62 |
4200 |
49 |
NAC5021-H24 |
7*7 |
24 |
200 |
36.3 |
2180 |
57 |
4200 |
44 |
NAC5021-H26 |
7*7 |
26 |
200 |
39.6 |
2380 |
52 |
4200 |
41 |
NAC5021-H28 |
7*7 |
28 |
200 |
42.9 |
2570 |
48 |
4200 |
39 |
NAC5021-H30 |
7*7 |
30 |
200 |
46.2 |
2770 |
45 |
4200 |
36 |
NAC5021-H32 |
7*7 |
32 |
200 |
49.5 |
2970 |
42 |
4200 |
35 |
NAC5021-H34 |
7*7 |
34 |
200 |
52.8 |
3170 |
39 |
4200 |
34 |
NAC5021-H36 |
7*7 |
36 |
200 |
56.1 |
3370 |
37 |
4200 |
33 |
NAC5021-H38 |
7*7 |
38 |
200 |
59.4 |
3560 |
35 |
4200 |
32 |
NAC5021-H40 |
7*7 |
40 |
200 |
62.7 |
3760 |
33 |
4200 |
31 |
NAC5021-H42 |
7*7 |
42 |
200 |
66 |
3960 |
31 |
4200 |
30 |
NAC5021-H44 |
7*7 |
44 |
200 |
69.3 |
4160 |
30 |
4200 |
29 |
NAC5021-H46 |
7*7 |
46 |
200 |
72.6 |
4360 |
28 |
4200 |
28 |
NAC5021-H48 |
7*7 |
48 |
200 |
75.9 |
4550 |
27 |
4200 |
27 |
NAC5021-H50 |
7*7 |
50 |
200 |
79.2 |
4750 |
26 |
4200 |
26 |
NAC5021-H52 |
7*7 |
52 |
200 |
82.5 |
4950 |
25 |
4200 |
25 |
NAC5021-H54 |
7*7 |
54 |
200 |
85.8 |
5150 |
24 |
4200 |
24 |
NAC5021-H56 |
7*7 |
56 |
200 |
89.1 |
5350 |
23 |
4200 |
23 |
NAC5021-H58 |
7*7 |
58 |
200 |
92.4 |
5540 |
22 |
4200 |
22 |
NAC5021-H60 |
7*7 |
60 |
200 |
95.7 |
5740 |
22 |
4200 |
21 |
NAC5021-H62 |
7*7 |
62 |
200 |
99 |
5940 |
21 |
4200 |
20 |
NAC5021-H64 |
7*7 |
64 |
200 |
102.3 |
6140 |
20 |
4200 |
19 |
NAC5021-H66 |
7*7 |
66 |
200 |
105.6 |
6340 |
20 |
4200 |
18 |
NAC5021-H68 |
7*7 |
68 |
200 |
108.9 |
6530 |
19 |
4200 |
17 |
NAC5021-H70 |
7*7 |
70 |
200 |
112.2 |
6730 |
18 |
4200 |
16 |
*最大宽度为9.56mm。**为估计值,仅供参考。最大工作温度150℃。
参数公差 | |||
长/宽 |
+0.35/-0.15mm |
高度 |
+/-0.20mm或1%(其中最大值) |
位移 |
+/-15% |
出力 |
+/-20% |
静电容量 |
+/-15% |
刚度 |
+/-20% |
|
|
安装与连接
安装
堆栈具有磨削的顶部和底部绝缘陶瓷端板,以获得平坦和平行的安装表面。 堆叠可以通过机械夹紧或胶合安装。
如果粘合,重要的是要确保致动器和基板之间的粘合线非常薄。 建议使用压力,例如在固化过程中使用2-5MPa。
在制造或处理过程中,端板上可能会出现小缺损。小缺损无法避免,但此类缺损不会影响性能。
电连接
红色线为正极。
陶瓷促动器只能承受轴向力。不可承受扭力或剪切力,会直接损坏陶瓷。
无预载力的陶瓷促动器对拉力是十分敏感的。 推荐施加预载力以优化陶瓷促动器的性能。
力必须施加在陶瓷促动器的整个表面,确保力的均匀分布。
环氧树脂胶非常适合粘接压电陶瓷,请勿将胶涂到陶瓷促动器的侧面。
引线
带保险式压电陶瓷堆栈出厂时是带引线的。当订购带保险式压电陶瓷堆栈时,需要选择引线的类型。
当选择引线时需要注意一些参数:
1、工作电压
2、电流强度
3、工作温度
4、环境,如真空环境。
推荐使用Teflon引线
Teflon引线的耐温值可达200℃以上,然而PVC引线的耐温只能达80℃。在艰难环境或真空环境,也推荐使用Telfon绝缘线,以保证PZT的合适性能。
引线厚度(AWG)
引线厚度(AWG)由被送到PZT及送出的电流决定。所需的电流由PZT的静电容量、最大驱动频率和最大电压Up-p决定。
技术参数 | |||
|
选项A01 |
选项A02 |
选项C |
类型 |
28AWG Telfon |
28AWG Telfon |
定制 |
长度 |
200+/-10mm |
200+/-10mm |
待定 |
位置 |
陶瓷促动器的中间 |
陶瓷促动器的中间 |
待定 |
方向 |
与高度方向垂直 |
朝向顶部 |
待定 |
