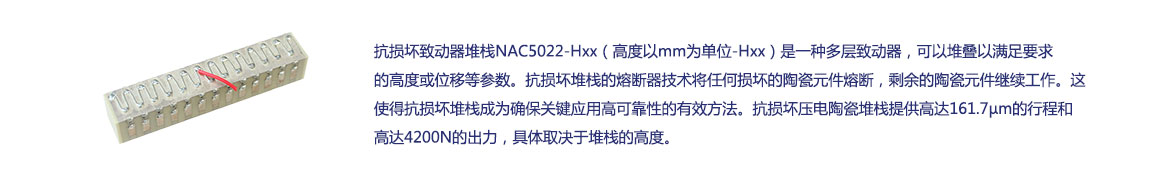

抗损坏致动器堆栈NAC5022-Hxx（高度以mm为单位-Hxx）是一种多层致动器，可以堆叠以满足要求 的高度或位移等参数。抗损坏堆栈的熔断器技术将任何损坏的陶瓷元件熔断，剩余的陶瓷元件继续工作。这 使得抗损坏堆栈成为确保关键应用高可靠性的有效方法。抗损坏压电陶瓷堆栈提供高达161.7µm的行程和 高达4200N的出力，具体取决于堆栈的高度。
| 技术参数 | ||||||||
|
型号 |
长L*宽W* |
高H [mm] |
驱动电压[V] |
位移 [um] |
静电容量[nF] |
刚度 [N/um] |
出力 [N] |
谐振频率** [kHz] |
|
NAC5022-H04 |
10*10 |
4 |
200 |
3.3 |
400 |
1273 |
4200 |
248 |
|
NAC5022-H06 |
10*10 |
6 |
200 |
6.6 |
790 |
636 |
4200 |
170 |
|
NAC5022-H08 |
10*10 |
8 |
200 |
9.9 |
1190 |
424 |
4200 |
120 |
|
NAC5022-H10 |
10*10 |
10 |
200 |
13.2 |
1580 |
318 |
4200 |
100 |
|
NAC5022-H12 |
10*10 |
12 |
200 |
16.5 |
1980 |
255 |
4200 |
90 |
|
NAC5022-H14 |
10*10 |
14 |
200 |
19.8 |
2380 |
212 |
4200 |
75 |
|
NAC5022-H16 |
10*10 |
16 |
200 |
23.1 |
2770 |
182 |
4200 |
65 |
|
NAC5022-H18 |
10*10 |
18 |
200 |
26.4 |
3170 |
159 |
4200 |
60 |
|
NAC5022-H20 |
10*10 |
20 |
200 |
29.7 |
3560 |
141 |
4200 |
52 |
|
NAC5022-H22 |
10*10 |
22 |
200 |
33 |
3960 |
127 |
4200 |
49 |
|
NAC5022-H24 |
10*10 |
24 |
200 |
36.3 |
4360 |
116 |
4200 |
44 |
|
NAC5022-H26 |
10*10 |
26 |
200 |
39.6 |
4750 |
106 |
4200 |
41 |
|
NAC5022-H28 |
10*10 |
28 |
200 |
42.9 |
5150 |
98 |
4200 |
39 |
|
NAC5022-H30 |
10*10 |
30 |
200 |
46.2 |
5540 |
91 |
4200 |
36 |
|
NAC5022-H32 |
10*10 |
32 |
200 |
49.5 |
5940 |
85 |
4200 |
35 |
|
NAC5022-H34 |
10*10 |
34 |
200 |
52.8 |
6340 |
80 |
4200 |
34 |
|
NAC5022-H36 |
10*10 |
36 |
200 |
56.1 |
6730 |
75 |
4200 |
33 |
|
NAC5022-H38 |
10*10 |
38 |
200 |
59.4 |
7130 |
71 |
4200 |
32 |
|
NAC5022-H40 |
10*10 |
40 |
200 |
62.7 |
7520 |
67 |
4200 |
31 |
|
NAC5022-H42 |
10*10 |
42 |
200 |
66 |
7920 |
64 |
4200 |
30 |
|
NAC5022-H44 |
10*10 |
44 |
200 |
69.3 |
8320 |
61 |
4200 |
29 |
|
NAC5022-H46 |
10*10 |
46 |
200 |
72.6 |
8710 |
58 |
4200 |
28 |
|
NAC5022-H48 |
10*10 |
48 |
200 |
75.9 |
9110 |
55 |
4200 |
27 |
|
NAC5022-H50 |
10*10 |
50 |
200 |
79.2 |
9500 |
53 |
4200 |
26 |
|
NAC5022-H52 |
10*10 |
52 |
200 |
82.5 |
9900 |
51 |
4200 |
25 |
|
NAC5022-H54 |
10*10 |
54 |
200 |
85.8 |
10300 |
49 |
4200 |
24 |
|
NAC5022-H56 |
10*10 |
56 |
200 |
89.1 |
10690 |
47 |
4200 |
23 |
|
NAC5022-H58 |
10*10 |
58 |
200 |
92.4 |
11090 |
45 |
4200 |
22 |
|
NAC5022-H60 |
10*10 |
60 |
200 |
95.7 |
11480 |
44 |
4200 |
21 |
|
NAC5022-H62 |
10*10 |
62 |
200 |
99 |
11880 |
42 |
4200 |
20 |
|
NAC5022-H64 |
10*10 |
64 |
200 |
102.3 |
12280 |
41 |
4200 |
19 |
|
NAC5022-H66 |
10*10 |
66 |
200 |
105.6 |
12670 |
40 |
4200 |
18 |
|
NAC5022-H68 |
10*10 |
68 |
200 |
108.9 |
13070 |
39 |
4200 |
17 |
|
NAC5022-H70 |
10*10 |
70 |
200 |
112.2 |
13460 |
37 |
4200 |
16 |
|
NAC5022-H72 |
10*10 |
72 |
200 |
115.5 |
13860 |
36 |
4200 |
15.5 |
|
NAC5022-H74 |
10*10 |
74 |
200 |
118.8 |
14260 |
35 |
4200 |
15 |
|
NAC5022-H76 |
10*10 |
76 |
200 |
122.1 |
14650 |
34 |
4200 |
14.5 |
|
NAC5022-H78 |
10*10 |
78 |
200 |
125.4 |
15050 |
33 |
4200 |
14 |
|
NAC5022-H80 |
10*10 |
80 |
200 |
128.7 |
15440 |
33 |
4200 |
13.5 |
|
NAC5022-H82(下线) |
10*10 |
82 |
200 |
132 |
15840 |
32 |
4200 |
13 |
|
NAC5022-H84(下线) |
10*10 |
84 |
200 |
135.3 |
16240 |
31 |
4200 |
12.9 |
|
NAC5022-H86(下线) |
10*10 |
86 |
200 |
138.6 |
16630 |
30 |
4200 |
12.5 |
|
NAC5022-H88(下线) |
10*10 |
88 |
200 |
141.9 |
17030 |
30 |
4200 |
12.4 |
|
NAC5022-H90(下线) |
10*10 |
90 |
200 |
145.2 |
17420 |
29 |
4200 |
12.2 |
|
NAC5022-H92(下线) |
10*10 |
92 |
200 |
148.5 |
17820 |
28 |
4200 |
12 |
|
NAC5022-H94(下线) |
10*10 |
94 |
200 |
151.8 |
18220 |
28 |
4200 |
11.8 |
|
NAC5022-H96(下线) |
10*10 |
96 |
200 |
155.1 |
18610 |
27 |
4200 |
11.5 |
|
NAC5022-H98(下线) |
10*10 |
98 |
200 |
158.4 |
19010 |
27 |
4200 |
11.2 |
|
NAC5022-H100(下线) |
10*10 |
100 |
200 |
161.7 |
19400 |
26 |
4200 |
11 |
*最大宽度为12.8mm。**为估计值,仅供参考。最大工作温度150℃。
| 参数公差 | |||
|
长/宽 |
+0.40/-0.20mm |
高度 |
+/-0.20mm或1%（其中最大值） |
|
位移 |
+/-15% |
出力 |
+/-20% |
|
静电容量 |
+/-15% |
刚度 |
+/-20% |
安装与连接
安装
堆栈具有磨削的顶部和底部绝缘陶瓷端板，以获得平坦和平行的安装表面。 堆叠可以通过机械夹紧或胶合安装。
如果粘合，重要的是要确保致动器和基板之间的粘合线非常薄。 建议使用压力，例如在固化过程中使用2-5MPa。
在制造或处理过程中，端板上可能会出现小缺损。小缺损无法避免，但此类缺损不会影响性能。
电连接
红色线为正极。
陶瓷促动器只能承受轴向力。不可承受扭力或剪切力，会直接损坏陶瓷。
无预载力的陶瓷促动器对拉力是十分敏感的。 推荐施加预载力以优化陶瓷促动器的性能。
力必须施加在陶瓷促动器的整个表面，确保力的均匀分布。
环氧树脂胶非常适合粘接压电陶瓷，请勿将胶涂到陶瓷促动器的侧面。
引线
带保险式压电陶瓷堆栈出厂时是带引线的。当订购带保险式压电陶瓷堆栈时，需要选择引线的类型。
当选择引线时需要注意一些参数：
1、工作电压
2、电流强度
3、工作温度
4、环境，如真空环境。
推荐使用Teflon引线
Teflon引线的耐温值可达200℃以上，然而PVC引线的耐温只能达80℃。在艰难环境或真空环境，也推荐使用Telfon绝缘线，以保证PZT的合适性能。
引线厚度（AWG）
引线厚度（AWG）由被送到PZT及送出的电流决定。所需的电流由PZT的静电容量、最大驱动频率和最大电压Up-p决定。
| 技术参数 | |||
|
|
选项A01 |
选项A02 |
选项C |
|
类型 |
28AWG Telfon |
28AWG Telfon |
定制 |
|
长度 |
200+/-10mm |
200+/-10mm |
待定 |
|
位置 |
陶瓷促动器的中间 |
陶瓷促动器的中间 |
待定 |
|
方向 |
与高度方向垂直 |
朝向顶部 |
待定 |
