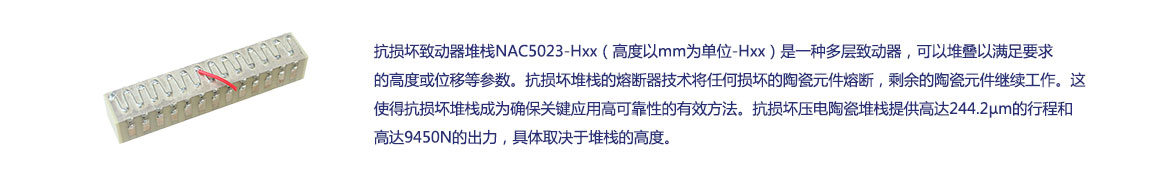

抗损坏致动器堆栈NAC5023-Hxx（高度以mm为单位-Hxx）是一种多层致动器，可以堆叠以满足要求 的高度或位移等参数。抗损坏堆栈的熔断器技术将任何损坏的陶瓷元件熔断，剩余的陶瓷元件继续工作。这 使得抗损坏堆栈成为确保关键应用高可靠性的有效方法。抗损坏压电陶瓷堆栈提供高达244.2µm的行程和 高达9450N的出力，具体取决于堆栈的高度。
| 技术参数 | ||||||||
|
型号 |
长L*宽W* |
高H [mm] |
驱动电压[V] |
位移 [um] |
静电容量[nF] |
刚度 [N/um] |
出力 [N] |
谐振频率** [kHz] |
|
NAC5023-H04 |
15*15 |
4 |
200 |
3.3 |
870 |
2864 |
9450 |
248 |
|
NAC5023-H06 |
15*15 |
6 |
200 |
6.6 |
1750 |
1432 |
9450 |
170 |
|
NAC5023-H08 |
15*15 |
8 |
200 |
9.9 |
2620 |
955 |
9450 |
120 |
|
NAC5023-H10 |
15*15 |
10 |
200 |
13.2 |
3490 |
716 |
9450 |
100 |
|
NAC5023-H12 |
15*15 |
12 |
200 |
16.5 |
4370 |
573 |
9450 |
90 |
|
NAC5023-H14 |
15*15 |
14 |
200 |
19.8 |
5240 |
477 |
9450 |
75 |
|
NAC5023-H16 |
15*15 |
16 |
200 |
23.1 |
6110 |
409 |
9450 |
65 |
|
NAC5023-H18 |
15*15 |
18 |
200 |
26.4 |
6980 |
358 |
9450 |
60 |
|
NAC5023-H20 |
15*15 |
20 |
200 |
29.7 |
7860 |
318 |
9450 |
52 |
|
NAC5023-H22 |
15*15 |
22 |
200 |
33 |
8730 |
286 |
9450 |
49 |
|
NAC5023-H24 |
15*15 |
24 |
200 |
36.3 |
9600 |
260 |
9450 |
44 |
|
NAC5023-H26 |
15*15 |
26 |
200 |
39.6 |
10480 |
239 |
9450 |
41 |
|
NAC5023-H28 |
15*15 |
28 |
200 |
42.9 |
11350 |
220 |
9450 |
39 |
|
NAC5023-H30 |
15*15 |
30 |
200 |
46.2 |
12220 |
205 |
9450 |
36 |
|
NAC5023-H32 |
15*15 |
32 |
200 |
49.5 |
13100 |
191 |
9450 |
35 |
|
NAC5023-H34 |
15*15 |
34 |
200 |
52.8 |
13970 |
179 |
9450 |
34 |
|
NAC5023-H36 |
15*15 |
36 |
200 |
56.1 |
14840 |
168 |
9450 |
33 |
|
NAC5023-H38 |
15*15 |
38 |
200 |
59.4 |
15710 |
159 |
9450 |
32 |
|
NAC5023-H40 |
15*15 |
40 |
200 |
62.7 |
16590 |
151 |
9450 |
31 |
|
NAC5023-H42 |
15*15 |
42 |
200 |
66 |
17460 |
143 |
9450 |
30 |
|
NAC5023-H44 |
15*15 |
44 |
200 |
69.3 |
18330 |
136 |
9450 |
29 |
|
NAC5023-H46 |
15*15 |
46 |
200 |
72.6 |
19210 |
130 |
9450 |
28 |
|
NAC5023-H48 |
15*15 |
48 |
200 |
75.9 |
20080 |
125 |
9450 |
27 |
|
NAC5023-H50 |
15*15 |
50 |
200 |
79.2 |
20950 |
119 |
9450 |
26 |
|
NAC5023-H52 |
15*15 |
52 |
200 |
82.5 |
21830 |
115 |
9450 |
25 |
|
NAC5023-H54 |
15*15 |
54 |
200 |
85.8 |
22700 |
110 |
9450 |
24 |
|
NAC5023-H56 |
15*15 |
56 |
200 |
89.1 |
23570 |
106 |
9450 |
23 |
|
NAC5023-H58 |
15*15 |
58 |
200 |
92.4 |
24440 |
102 |
9450 |
22 |
|
NAC5023-H60 |
15*15 |
60 |
200 |
95.7 |
25320 |
99 |
9450 |
21 |
|
NAC5023-H62 |
15*15 |
62 |
200 |
99 |
26190 |
95 |
9450 |
20 |
|
NAC5023-H64 |
15*15 |
64 |
200 |
102.3 |
27060 |
92 |
9450 |
19 |
|
NAC5023-H66 |
15*15 |
66 |
200 |
105.6 |
27940 |
89 |
9450 |
18 |
|
NAC5023-H68 |
15*15 |
68 |
200 |
108.9 |
28810 |
87 |
9450 |
17 |
|
NAC5023-H70 |
15*15 |
70 |
200 |
112.2 |
29680 |
84 |
9450 |
16 |
|
NAC5023-H72 |
15*15 |
72 |
200 |
115.5 |
30560 |
82 |
9450 |
15.5 |
|
NAC5023-H74 |
15*15 |
74 |
200 |
118.8 |
31430 |
80 |
9450 |
15 |
|
NAC5023-H76 |
15*15 |
76 |
200 |
122.1 |
32300 |
77 |
9450 |
14.5 |
|
NAC5023-H78 |
15*15 |
78 |
200 |
125.4 |
33170 |
75 |
9450 |
14 |
|
NAC5023-H80 |
15*15 |
80 |
200 |
128.7 |
34050 |
73 |
9450 |
13.5 |
|
NAC5023-H82(下线) |
15*15 |
82 |
200 |
132 |
34920 |
72 |
9450 |
13 |
|
NAC5023-H84(下线) |
15*15 |
84 |
200 |
135.3 |
35790 |
70 |
9450 |
12.9 |
|
NAC5023-H86(下线) |
15*15 |
86 |
200 |
138.6 |
36670 |
68 |
9450 |
12.5 |
|
NAC5023-H88(下线) |
15*15 |
88 |
200 |
141.9 |
37540 |
67 |
9450 |
12.4 |
|
NAC5023-H90(下线) |
15*15 |
90 |
200 |
145.2 |
38410 |
65 |
9450 |
12.2 |
|
NAC5023-H92(下线) |
15*15 |
92 |
200 |
148.5 |
39290 |
64 |
9450 |
12 |
|
NAC5023-H94(下线) |
15*15 |
94 |
200 |
151.8 |
40160 |
62 |
9450 |
11.8 |
|
NAC5023-H96(下线) |
15*15 |
96 |
200 |
155.1 |
41030 |
61 |
9450 |
11.5 |
|
NAC5023-H98(下线) |
15*15 |
98 |
200 |
158.4 |
41900 |
60 |
9450 |
11.2 |
|
NAC5023-H100(下线) |
15*15 |
100 |
200 |
161.7 |
42780 |
58 |
9450 |
11 |
|
NAC5023-H102(下线) |
15*15 |
102 |
200 |
165 |
43650 |
57 |
9450 |
10.2 |
|
NAC5023-H104(下线) |
15*15 |
104 |
200 |
168.3 |
44520 |
56 |
9450 |
10 |
|
NAC5023-H106(下线) |
15*15 |
106 |
200 |
171.6 |
45400 |
55 |
9450 |
9.6 |
|
NAC5023-H108(下线) |
15*15 |
108 |
200 |
174.9 |
46270 |
54 |
9450 |
9.4 |
|
NAC5023-H110(下线) |
15*15 |
110 |
200 |
178.2 |
47140 |
53 |
9450 |
9.2 |
|
NAC5023-H112(下线) |
15*15 |
112 |
200 |
181.5 |
48020 |
52 |
9450 |
9 |
|
NAC5023-H114(下线) |
15*15 |
114 |
200 |
184.8 |
48890 |
51 |
9450 |
8.8 |
|
NAC5023-H116(下线) |
15*15 |
116 |
200 |
188.1 |
49760 |
50 |
9450 |
8.7 |
|
NAC5023-H118(下线) |
15*15 |
118 |
200 |
191.4 |
50630 |
49 |
9450 |
8.6 |
|
NAC5023-H120(下线) |
15*15 |
120 |
200 |
194.7 |
51510 |
49 |
9450 |
8.5 |
|
NAC5023-H122(下线) |
15*15 |
122 |
200 |
198 |
52380 |
48 |
9450 |
8.4 |
|
NAC5023-H124(下线) |
15*15 |
124 |
200 |
201.3 |
53250 |
47 |
9450 |
8.3 |
|
NAC5023-H126(下线) |
15*15 |
126 |
200 |
204.6 |
54130 |
46 |
9450 |
8.2 |
|
NAC5023-H128(下线) |
15*15 |
128 |
200 |
207.9 |
55000 |
45 |
9450 |
8.1 |
|
NAC5023-H130(下线) |
15*15 |
130 |
200 |
211.2 |
55870 |
45 |
9450 |
8 |
|
NAC5023-H132(下线) |
15*15 |
132 |
200 |
214.5 |
56750 |
44 |
9450 |
7.9 |
|
NAC5023-H134(下线) |
15*15 |
134 |
200 |
217.8 |
57620 |
43 |
9450 |
7.8 |
|
NAC5023-H136(下线) |
15*15 |
136 |
200 |
221.1 |
58490 |
43 |
9450 |
7.7 |
|
NAC5023-H138(下线) |
15*15 |
138 |
200 |
224.4 |
59360 |
42 |
9450 |
7.6 |
|
NAC5023-H140(下线) |
15*15 |
140 |
200 |
227.7 |
60240 |
42 |
9450 |
7.5 |
|
NAC5023-H142(下线) |
15*15 |
142 |
200 |
231 |
61110 |
41 |
9450 |
7.4 |
|
NAC5023-H144(下线) |
15*15 |
144 |
200 |
234.3 |
61980 |
40 |
9450 |
7.3 |
|
NAC5023-H146(下线) |
15*15 |
146 |
200 |
237.6 |
62860 |
40 |
9450 |
7.2 |
|
NAC5023-H148(下线) |
15*15 |
148 |
200 |
240.9 |
63730 |
39 |
9450 |
7.1 |
|
NAC5023-H150(下线) |
15*15 |
150 |
200 |
244.2 |
64600 |
39 |
9450 |
7 |
*最大宽度为12.8mm。**为估计值,仅供参考。最大工作温度150℃。
| 参数公差 | |||
|
长/宽 |
+0.50/-0.30mm
|
高度 |
+/-0.20mm或1%（其中最大值） |
|
位移 |
+/-15% |
出力 |
+/-20% |
|
静电容量 |
+/-15% |
刚度 |
+/-20% |

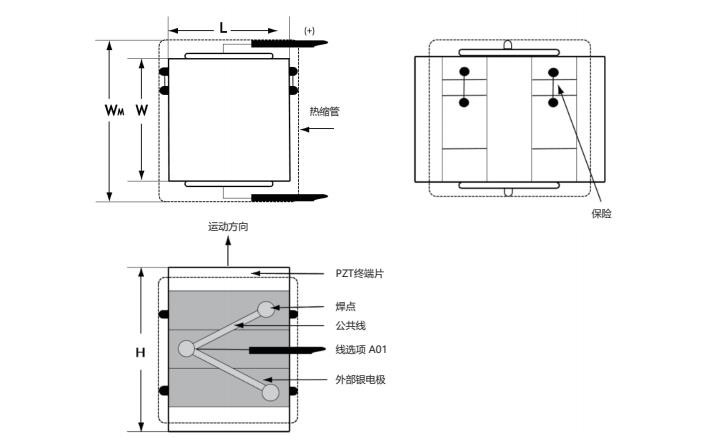

安装与连接
安装
堆栈具有磨削的顶部和底部绝缘陶瓷端板，以获得平坦和平行的安装表面。 堆叠可以通过机械夹紧或胶合安装。
如果粘合，重要的是要确保致动器和基板之间的粘合线非常薄。 建议使用压力，例如在固化过程中使用2-5MPa。
在制造或处理过程中，端板上可能会出现小缺损。小缺损无法避免，但此类缺损不会影响性能。
电连接
红色线为正极。

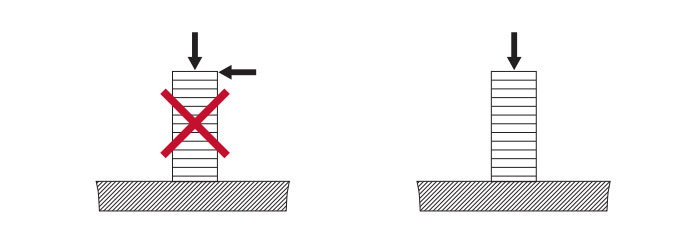

陶瓷促动器只能承受轴向力。不可承受扭力或剪切力，会直接损坏陶瓷。
无预载力的陶瓷促动器对拉力是十分敏感的。 推荐施加预载力以优化陶瓷促动器的性能。
力必须施加在陶瓷促动器的整个表面，确保力的均匀分布。
环氧树脂胶非常适合粘接压电陶瓷，请勿将胶涂到陶瓷促动器的侧面。
引线
带保险式压电陶瓷堆栈出厂时是带引线的。当订购带保险式压电陶瓷堆栈时，需要选择引线的类型。
当选择引线时需要注意一些参数：
1、工作电压
2、电流强度
3、工作温度
4、环境，如真空环境。
推荐使用Teflon引线
Teflon引线的耐温值可达200℃以上，然而PVC引线的耐温只能达80℃。在艰难环境或真空环境，也推荐使用Telfon绝缘线，以保证PZT的合适性能。
引线厚度（AWG）
引线厚度（AWG）由被送到PZT及送出的电流决定。所需的电流由PZT的静电容量、最大驱动频率和最大电压Up-p决定。

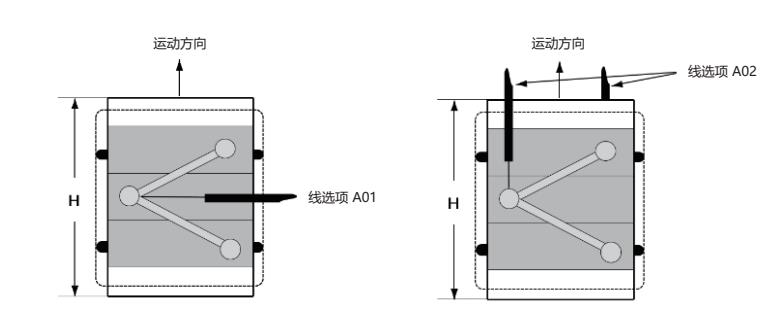

| 技术参数 | |||
|
|
选项A01 |
选项A02 |
选项C |
|
类型 |
28AWG Telfon |
28AWG Telfon |
定制 |
|
长度 |
200+/-10mm |
200+/-10mm |
待定 |
|
位置 |
陶瓷促动器的中间 |
陶瓷促动器的中间 |
待定 |
|
方向 |
与高度方向垂直 |
朝向顶部 |
待定 |
