NAC40xx-Hxx紧凑型压电陶瓷堆栈当前位置：产品首页 >> 叠堆压电陶瓷>>NAC40xx-Hxx紧凑型压电陶瓷堆栈

产品介绍
意见反馈

该款多层压电直线促动器非常适合多种需要精确而快速移动的电子设计。多层压电促动器堆栈可以堆叠以适合所需的高度或位移。对于标准产品，最大高度和位移分别为150mm和244.2μm，电容可高达64600 nF，具体取决于堆栈的高度。每种产品的位移和电容可详见参数表。

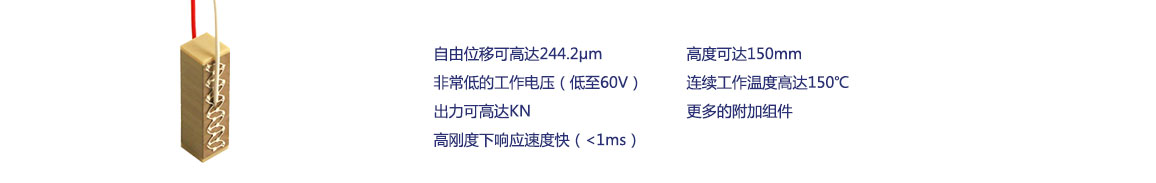

产品特点

自由位移可高达244.2μm	非常低的工作电压（低至60V）	出力可高达KN	高刚度下响应速度快（<1ms）
高度可达150mm	连续工作温度高达150℃	更多的附加组件

产品应用

微纳米级定位	工业设备	主动振动控制	阀
激光调谐	振动器

以下数据是针对室温和静态操作条件指定的。动态操作或更高/更低温度操作的性能必须通过实验确定。 0~120V。

NAC4001-Hxx技术参数

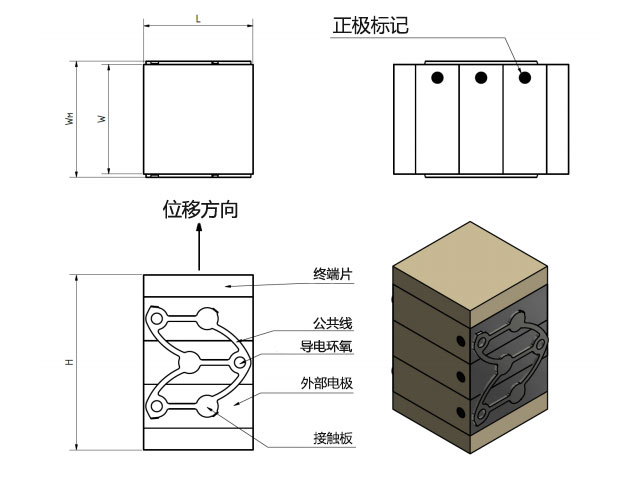

型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4001-H04-A01	2×2	4	60	2.6	130	66	168	248
NAC4001-H06-A01	2×2	6	60	5.1	260	32	168	170
NAC4001-H08-A01	2×2	8	60	7.7	380	21	168	120
NAC4001-H10-A01	2×2	10	60	10.2	510	16	168	100
NAC4001-H12-A01	2×2	12	60	12.8	640	13	168	90
NAC4001-H14-A01	2×2	14	60	15.3	770	10	168	75
NAC4001-H16-A01	2×2	16	60	17.9	890	9	168	65
NAC4001-H18-A01	2×2	18	60	20.4	1020	8	168	60
NAC4001-H20-A01	2×2	20	60	23	1150	7	168	52

*最大宽度为3mm，长宽公差+0.30/-0.10mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4002-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4002-H04-A01	3×3	4	60	2.9	360	133	378	248
NAC4002-H06-A01	3×3	6	60	5.7	720	66	378	170
NAC4002-H08-A01	3×3	8	60	8.6	1080	43	378	120
NAC4002-H10-A01	3×3	10	60	11.4	1440	33	378	100
NAC4002-H12-A01	3×3	12	60	14.3	1800	26	378	90
NAC4002-H14-A01	3×3	14	60	17.1	2160	22	378	75
NAC4002-H16-A01	3×3	16	60	20	2520	18	378	65
NAC4002-H18-A01	3×3	18	60	22.8	2880	16	378	60
NAC4002-H20-A01	3×3	20	60	25.7	3240	14	378	52
NAC4002-H22-A01	3×3	22	60	28.5	3600	13	378	49
NAC4002-H24-A01	3×3	24	60	31.4	3960	12	378	44
NAC4002-H26-A01	3×3	26	60	34.2	4320	11	378	41
NAC4002-H28-A01	3×3	28	60	37.1	4680	10	378	39
NAC4002-H30-A01	3×3	30	60	39.9	5040	9	378	35

*最大宽度为4mm，长宽公差+0.30/-0.10mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4003-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4003-H04-A01	5×5	4	60	3	1030	350	1050	248
NAC4003-H06-A01	5×5	6	60	6	2050	175	1050	170
NAC4003-H08-A01	5×5	8	60	9	3080	117	1050	120
NAC4003-H10-A01	5×5	10	60	12	4100	88	1050	100
NAC4003-H12-A01	5×5	12	60	15	5130	70	1050	90
NAC4003-H14-A01	5×5	14	60	18	6160	58	1050	75
NAC4003-H16-A01	5×5	16	60	21	7180	50	1050	65
NAC4003-H18-A01	5×5	18	60	24	8210	44	1050	60
NAC4003-H20-A01	5×5	20	60	27	9230	39	1050	52
NAC4003-H22-A01	5×5	22	60	30	10260	35	1050	49
NAC4003-H24-A01	5×5	24	60	33	11290	32	1050	44
NAC4003-H26-A01	5×5	26	60	36	12310	29	1050	41
NAC4003-H28-A01	5×5	28	60	39	13340	27	1050	39
NAC4003-H30-A01	5×5	30	60	42	14360	25	1050	35
NAC4003-H32-A01	5×5	32	60	45	15390	23	1050	34
NAC4003-H34-A01	5×5	34	60	48	16420	22	1050	33
NAC4003-H36-A01	5×5	36	60	51	17440	21	1050	32
NAC4003-H38-A01	5×5	38	60	54	18470	19	1050	30
NAC4003-H40-A01	5×5	40	60	57	19490	18	1050	28
NAC4003-H42-A01	5×5	42	60	60	20520	18	1050	26
NAC4003-H44-A01	5×5	44	60	63	21550	17	1050	25
NAC4003-H46-A01	5×5	46	60	66	22570	16	1050	24
NAC4003-H48-A01	5×5	48	60	69	23600	15	1050	23
NAC4003-H50-A01	5×5	50	60	72	24620	15	1050	22

*最大宽度为6mm，长宽公差+0.30/-0.10mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4011-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4011-H04-A01	2×2	4	150	2.8	20	70	168	248
NAC4011-H06-A01	2×2	6	150	5.6	40	30	168	170
NAC4011-H08-A01	2×2	8	150	8.4	60	20	168	120
NAC4011-H10-A01	2×2	10	150	11.2	90	15	168	100
NAC4011-H12-A01	2×2	12	150	14	110	12	168	90
NAC4011-H14-A01	2×2	14	150	16.8	130	10	168	75
NAC4011-H16-A01	2×2	16	150	19.6	150	8	168	65
NAC4011-H18-A01	2×2	18	150	22.4	170	7	168	60
NAC4011-H20-A01	2×2	20	150	25.2	190	6	168	52

*最大宽度为3mm，长宽公差+0.30/-0.10mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4012-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4012-H04-A01	3×3	4	150	3.1	60	121	378	248
NAC4012-H06-A01	3×3	6	150	6.3	120	60	378	170
NAC4012-H08-A01	3×3	8	150	9.4	190	40	378	120
NAC4012-H10-A01	3×3	10	150	12.5	250	30	378	100
NAC4012-H12-A01	3×3	12	150	15.7	310	24	378	90
NAC4012-H14-A01	3×3	14	150	18.8	370	20	378	75
NAC4012-H16-A01	3×3	16	150	21.9	430	17	378	65
NAC4012-H18-A01	3×3	18	150	25.1	490	15	378	60
NAC4012-H20-A01	3×3	20	150	28.2	560	13	378	52
NAC4012-H22-A01	3×3	22	150	31.4	620	12	378	49
NAC4012-H24-A01	3×3	24	150	34.5	680	10	378	44
NAC4012-H26-A01	3×3	26	150	37.6	740	10	378	41
NAC4012-H28-A01	3×3	28	150	40.8	800	9	378	39
NAC4012-H30-A01	3×3	30	150	43.9	860	8	378	35

*最大宽度为4mm，长宽公差+0.30/-0.10mm。高度公差+/-0.20mm或1%（其中最大值）。最大工作温度150℃。**为估计值，仅供参考。

NAC4013-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4013-H04-A01	5×5	4	150	3.3	180	318	1050	248
NAC4013-H06-A01	5×5	6	150	6.6	360	159	1050	170
NAC4013-H08-A01	5×5	8	150	9.9	540	106	1050	120
NAC4013-H10-A01	5×5	10	150	13.2	720	79	1050	100
NAC4013-H12-A01	5×5	12	150	16.5	900	63	1050	90
NAC4013-H14-A01	5×5	14	150	19.8	1080	53	1050	75
NAC4013-H16-A01	5×5	16	150	23.1	1260	45	1050	65
NAC4013-H18-A01	5×5	18	150	26.4	1440	39	1050	60
NAC4013-H20-A01	5×5	20	150	29.7	1620	35	1050	52
NAC4013-H22-A01	5×5	22	150	33	1810	31	1050	49
NAC4013-H24-A01	5×5	24	150	36.3	1990	28	1050	44
NAC4013-H26-A01	5×5	26	150	39.6	2170	26	1050	41
NAC4013-H28-A01	5×5	28	150	42.9	2350	24	1050	39
NAC4013-H30-A01	5×5	30	150	46.2	2530	22	1050	35
NAC4013-H32-A01	5×5	32	150	49.5	2710	21	1050	34
NAC4013-H34-A01	5×5	34	150	52.8	2890	19	1050	33
NAC4013-H36-A01	5×5	36	150	56.1	3070	18	1050	32
NAC4013-H38-A01	5×5	38	150	59.4	3250	17	1050	30
NAC4013-H40-A01	5×5	40	150	62.7	3430	16	1050	28
NAC4013-H42-A01	5×5	42	150	66	3610	15	1050	26
NAC4013-H44-A01	5×5	44	150	69.3	3790	15	1050	25
NAC4013-H46-A01	5×5	46	150	72.6	3970	14	1050	24
NAC4013-H48-A01	5×5	48	150	75.9	4150	13	1050	23
NAC4013-H50-A01	5×5	50	150	79.2	4330	13	1050	22

*最大宽度为6mm，长宽公差+0.30/-0.10mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4014-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4014-H04-A01	7×7	4	150	3.3	340	624	2060	248
NAC4014-H06-A01	7×7	6	150	6.6	680	312	2060	170
NAC4014-H08-A01	7×7	8	150	9.9	1030	208	2060	120
NAC4014-H10-A01	7×7	10	150	13.2	1370	156	2060	100
NAC4014-H12-A01	7×7	12	150	16.5	1710	124	2060	90
NAC4014-H14-A01	7×7	14	150	19.8	2050	104	2060	75
NAC4014-H16-A01	7×7	16	150	23.1	2390	89	2060	65
NAC4014-H18-A01	7×7	18	150	26.4	2740	78	2060	60
NAC4014-H20-A01	7×7	20	150	29.7	3080	69	2060	52
NAC4014-H22-A01	7×7	22	150	33	3420	62	2060	49
NAC4014-H24-A01	7×7	24	150	36.3	3760	56	2060	44
NAC4014-H26-A01	7×7	26	150	39.6	4100	52	2060	41
NAC4014-H28-A01	7×7	28	150	42.9	4450	48	2060	39
NAC4014-H30-A01	7×7	30	150	46.2	4790	44	2060	36
NAC4014-H32-A01	7×7	32	150	49.5	5130	41	2060	35
NAC4014-H34-A01	7×7	34	150	52.8	5470	39	2060	34
NAC4014-H36-A01	7×7	36	150	56.1	5810	36	2060	33
NAC4014-H38-A01	7×7	38	150	59.4	6160	34	2060	32
NAC4014-H40-A01	7×7	40	150	62.7	6500	32	2060	31
NAC4014-H42-A01	7×7	42	150	66	6840	31	2060	30
NAC4014-H44-A01	7×7	44	150	69.3	7180	29	2060	29
NAC4014-H46-A01	7×7	46	150	72.6	7520	28	2060	28
NAC4014-H48-A01	7×7	48	150	75.9	7870	27	2060	27
NAC4014-H50-A01	7×7	50	150	79.2	8210	26	2060	26
NAC4014-H52-A01	7×7	52	150	82.5	8550	24	2060	25
NAC4014-H54-A01	7×7	54	150	85.8	8890	24	2060	24
NAC4014-H56-A01	7×7	56	150	89.1	9230	23	2060	23
NAC4014-H58-A01	7×7	58	150	92.4	9580	22	2060	22
NAC4014-H60-A01	7×7	60	150	95.7	9920	21	2060	21
NAC4014-H62-A01	7×7	62	150	99	10260	20	2060	20
NAC4014-H64-A01	7×7	64	150	102.3	10600	20	2060	19
NAC4014-H66-A01	7×7	66	150	105.6	10940	19	2060	18
NAC4014-H68-A01	7×7	68	150	108.9	11290	18	2060	17
NAC4014-H70-A01	7×7	70	150	112.2	11630	18	2060	16

*最大宽度为8mm，长宽公差+0.35/-0.15mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4015-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4015-H04-A01	10×10	4	150	3.3	680	1273	4200	248
NAC4015-H06-A01	10×10	6	150	6.6	1370	636	4200	170
NAC4015-H08-A01	10×10	8	150	9.9	2050	424	4200	120
NAC4015-H10-A01	10×10	10	150	13.2	2740	318	4200	100
NAC4015-H12-A01	10×10	12	150	16.5	3420	255	4200	90
NAC4015-H14-A01	10×10	14	150	19.8	4100	212	4200	75
NAC4015-H16-A01	10×10	16	150	23.1	4790	182	4200	65
NAC4015-H18-A01	10×10	18	150	26.4	5470	159	4200	60
NAC4015-H20-A01	10×10	20	150	29.7	6160	141	4200	52
NAC4015-H22-A01	10×10	22	150	33	6840	127	4200	49
NAC4015-H24-A01	10×10	24	150	36.3	7520	116	4200	44
NAC4015-H26-A01	10×10	26	150	39.6	8210	106	4200	41
NAC4015-H28-A01	10×10	28	150	42.9	8890	98	4200	39
NAC4015-H30-A01	10×10	30	150	46.2	9580	91	4200	36
NAC4015-H32-A01	10×10	32	150	49.5	10260	85	4200	35
NAC4015-H34-A01	10×10	34	150	52.8	10940	80	4200	34
NAC4015-H36-A01	10×10	36	150	56.1	11630	75	4200	33
NAC4015-H38-A01	10×10	38	150	59.4	12310	71	4200	32
NAC4015-H40-A01	10×10	40	150	62.7	13000	67	4200	31
NAC4015-H42-A01	10×10	42	150	66	13680	64	4200	30
NAC4015-H44-A01	10×10	44	150	69.3	14360	61	4200	29
NAC4015-H46-A01	10×10	46	150	72.6	15050	58	4200	28
NAC4015-H48-A01	10×10	48	150	75.9	15730	55	4200	27
NAC4015-H50-A01	10×10	50	150	79.2	16420	53	4200	26
NAC4015-H52-A01	10×10	52	150	82.5	17100	51	4200	25
NAC4015-H54-A01	10×10	54	150	85.8	17780	49	4200	24
NAC4015-H56-A01	10×10	56	150	89.1	18470	47	4200	23
NAC4015-H58-A01	10×10	58	150	92.4	19150	45	4200	22
NAC4015-H60-A01	10×10	60	150	95.7	19840	44	4200	21
NAC4015-H62-A01	10×10	62	150	99	20520	42	4200	20
NAC4015-H64-A01	10×10	64	150	102.3	21200	41	4200	19
NAC4015-H66-A01	10×10	66	150	105.6	21890	40	4200	18
NAC4015-H68-A01	10×10	68	150	108.9	22570	39	4200	17
NAC4015-H70-A01	10×10	70	150	112.2	23260	37	4200	16
NAC4015-H72-A01	10×10	72	150	115.5	23940	36	4200	15.5
NAC4015-H74-A01	10×10	74	150	118.8	24620	35	4200	15
NAC4015-H76-A01	10×10	76	150	122.1	25310	34	4200	14.5
NAC4015-H78-A01	10×10	78	150	125.4	25990	33	4200	14
NAC4015-H80-A01	10×10	80	150	128.7	26680	33	4200	13.5
NAC4015-H82-A01	10×10	82	150	132	27360	32	4200	13
NAC4015-H84-A01	10×10	84	150	135.3	28040	31	4200	12.9
NAC4015-H86-A01	10×10	86	150	138.6	28730	30	4200	12.5
NAC4015-H88-A01	10×10	88	150	141.9	29410	30	4200	12.4
NAC4015-H90-A01	10×10	90	150	145.2	30100	29	4200	12.2
NAC4015-H92-A01	10×10	92	150	148.5	30780	28	4200	12
NAC4015-H94-A01	10×10	94	150	151.8	31460	28	4200	11.8
NAC4015-H96-A01	10×10	96	150	155.1	32150	27	4200	11.5
NAC4015-H98-A01	10×10	98	150	158.4	32830	27	4200	11.2
NAC4015-H100-A01	10×10	100	150	161.7	33520	26	4200	11

*最大宽度为11mm，长宽公差+0.40/-0.20mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4024-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4024-H04-A01	7×7	4	200	3.3	200	624	2060	248
NAC4024-H06-A01	7×7	6	200	6.6	400	312	2060	170
NAC4024-H08-A01	7×7	8	200	9.9	590	208	2060	120
NAC4024-H10-A01	7×7	10	200	13.2	790	156	2060	100
NAC4024-H12-A01	7×7	12	200	16.5	990	124	2060	90
NAC4024-H14-A01	7×7	14	200	19.8	1190	104	2060	75
NAC4024-H16-A01	7×7	16	200	23.1	1390	89	2060	65
NAC4024-H18-A01	7×7	18	200	26.4	1580	78	2060	60
NAC4024-H20-A01	7×7	20	200	29.7	1780	69	2060	52
NAC4024-H22-A01	7×7	22	200	33	1980	62	2060	49
NAC4024-H24-A01	7×7	24	200	36.3	2180	56	2060	44
NAC4024-H26-A01	7×7	26	200	39.6	2380	52	2060	41
NAC4024-H28-A01	7×7	28	200	42.9	2570	48	2060	39
NAC4024-H30-A01	7×7	30	200	46.2	2770	44	2060	36
NAC4024-H32-A01	7×7	32	200	49.5	2970	41	2060	35
NAC4024-H34-A01	7×7	34	200	52.8	3170	39	2060	34
NAC4024-H36-A01	7×7	36	200	56.1	3370	36	2060	33
NAC4024-H38-A01	7×7	38	200	59.4	3560	34	2060	32
NAC4024-H40-A01	7×7	40	200	62.7	3760	32	2060	31
NAC4024-H42-A01	7×7	42	200	66	3960	31	2060	30
NAC4024-H44-A01	7×7	44	200	69.3	4160	29	2060	29
NAC4024-H46-A01	7×7	46	200	72.6	4360	28	2060	28
NAC4024-H48-A01	7×7	48	200	75.9	4550	27	2060	27
NAC4024-H50-A01	7×7	50	200	79.2	4750	26	2060	26
NAC4024-H52-A01	7×7	52	200	82.5	4950	24	2060	25
NAC4024-H54-A01	7×7	54	200	85.8	5150	24	2060	24
NAC4024-H56-A01	7×7	56	200	89.1	5350	23	2060	23
NAC4024-H58-A01	7×7	58	200	92.4	5540	22	2060	22
NAC4024-H60-A01	7×7	60	200	95.7	5740	21	2060	21
NAC4024-H62-A01	7×7	62	200	99	5940	20	2060	20
NAC4024-H64-A01	7×7	64	200	102.3	6140	20	2060	19
NAC4024-H66-A01	7×7	66	200	105.6	6340	19	2060	18
NAC4024-H68-A01	7×7	68	200	108.9	6530	18	2060	17
NAC4024-H70-A01	7×7	70	200	112.2	6730	18	2060	16

*最大宽度为8mm，长宽公差+0.35/-0.15mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4025-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4025-H04-A01	10×10	4	200	3.3	400	1273	4200	248
NAC4025-H06-A01	10×10	6	200	6.6	790	636	4200	170
NAC4025-H08-A01	10×10	8	200	9.9	1190	424	4200	120
NAC4025-H10-A01	10×10	10	200	13.2	1580	318	4200	100
NAC4025-H12-A01	10×10	12	200	16.5	1980	255	4200	90
NAC4025-H14-A01	10×10	14	200	19.8	2380	212	4200	75
NAC4025-H16-A01	10×10	16	200	23.1	2770	182	4200	65
NAC4025-H18-A01	10×10	18	200	26.4	3170	159	4200	60
NAC4025-H20-A01	10×10	20	200	29.7	3560	141	4200	52
NAC4025-H22-A01	10×10	22	200	33	3960	127	4200	49
NAC4025-H24-A01	10×10	24	200	36.3	4360	116	4200	44
NAC4025-H26-A01	10×10	26	200	39.6	4750	106	4200	41
NAC4025-H28-A01	10×10	28	200	42.9	5150	98	4200	39
NAC4025-H30-A01	10×10	30	200	46.2	5540	91	4200	36
NAC4025-H32-A01	10×10	32	200	49.5	5940	85	4200	35
NAC4025-H34-A01	10×10	34	200	52.8	6340	80	4200	34
NAC4025-H36-A01	10×10	36	200	56.1	6730	75	4200	33
NAC4025-H38-A01	10×10	38	200	59.4	7130	71	4200	32
NAC4025-H40-A01	10×10	40	200	62.7	7520	67	4200	31
NAC4025-H42-A01	10×10	42	200	66	7920	64	4200	30
NAC4025-H44-A01	10×10	44	200	69.3	8320	61	4200	29
NAC4025-H46-A01	10×10	46	200	72.6	8710	58	4200	28
NAC4025-H48-A01	10×10	48	200	75.9	9110	55	4200	27
NAC4025-H50-A01	10×10	50	200	79.2	9500	53	4200	26
NAC4025-H52-A01	10×10	52	200	82.5	9900	51	4200	25
NAC4025-H54-A01	10×10	54	200	85.8	10300	49	4200	24
NAC4025-H56-A01	10×10	56	200	89.1	10690	47	4200	23
NAC4025-H58-A01	10×10	58	200	92.4	11090	45	4200	22
NAC4025-H60-A01	10×10	60	200	95.7	11480	44	4200	21
NAC4025-H62-A01	10×10	62	200	99	11880	42	4200	20
NAC4025-H64-A01	10×10	64	200	102.3	12280	41	4200	19
NAC4025-H66-A01	10×10	66	200	105.6	12670	40	4200	18
NAC4025-H68-A01	10×10	68	200	108.9	13070	39	4200	17
NAC4025-H70-A01	10×10	70	200	112.2	13460	37	4200	16
NAC4025-H72-A01	10×10	72	200	115.5	13860	36	4200	15.5
NAC4025-H74-A01	10×10	74	200	118.8	14260	35	4200	15
NAC4025-H76-A01	10×10	76	200	122.1	14650	34	4200	14.5
NAC4025-H78-A01	10×10	78	200	125.4	15050	33	4200	14
NAC4025-H80-A01	10×10	80	200	128.7	15440	33	4200	13.5
NAC4025-H82-A01	10×10	82	200	132	15840	32	4200	13
NAC4025-H84-A01	10×10	84	200	135.3	16240	31	4200	12.9
NAC4025-H86-A01	10×10	86	200	138.6	16630	30	4200	12.5
NAC4025-H88-A01	10×10	88	200	141.9	17030	30	4200	12.4
NAC4025-H90-A01	10×10	90	200	145.2	17420	29	4200	12.2
NAC4025-H92-A01	10×10	92	200	148.5	17820	28	4200	12
NAC4025-H94-A01	10×10	94	200	151.8	18220	28	4200	11.8
NAC4025-H96-A01	10×10	96	200	155.1	18610	27	4200	11.5
NAC4025-H98-A01	10×10	98	200	158.4	19010	27	4200	11.2
NAC4025-H100-A01	10×10	100	200	161.7	19400	26	4200	11

*最大宽度为11mm，长宽公差+0.40/-0.20mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

NAC4026-Hxx技术参数
型号	长L×宽W* [mm²]	高H [mm]	驱动电压[V]	位移 [μm]±15%	静电容量[nF]±15%	刚度 [N/μm]±20%	出力 [N]±20%	谐振频率** [kHz]±20%
NAC4026-H04-A01	15×15	4	200	3.3	870	2864	9450	248
NAC4026-H06-A01	15×15	6	200	6.6	1750	1432	9450	170
NAC4026-H08-A01	15×15	8	200	9.9	2620	955	9450	120
NAC4026-H10-A01	15×15	10	200	13.2	3490	716	9450	100
NAC4026-H12-A01	15×15	12	200	16.5	4370	573	9450	90
NAC4026-H14-A01	15×15	14	200	19.8	5240	477	9450	75
NAC4026-H16-A01	15×15	16	200	23.1	6110	409	9450	65
NAC4026-H18-A01	15×15	18	200	26.4	6980	358	9450	60
NAC4026-H20-A01	15×15	20	200	29.7	7860	318	9450	52
NAC4026-H22-A01	15×15	22	200	33	8730	286	9450	49
NAC4026-H24-A01	15×15	24	200	36.3	9600	260	9450	44
NAC4026-H26-A01	15×15	26	200	39.6	10480	239	9450	41
NAC4026-H28-A01	15×15	28	200	42.9	11350	220	9450	39
NAC4026-H30-A01	15×15	30	200	46.2	12220	205	9450	36
NAC4026-H32-A01	15×15	32	200	49.5	13100	191	9450	35
NAC4026-H34-A01	15×15	34	200	52.8	13970	179	9450	34
NAC4026-H36-A01	15×15	36	200	56.1	14840	168	9450	33
NAC4026-H38-A01	15×15	38	200	59.4	15710	159	9450	32
NAC4026-H40-A01	15×15	40	200	62.7	16590	151	9450	31
NAC4026-H42-A01	15×15	42	200	66	17460	143	9450	30
NAC4026-H44-A01	15×15	44	200	69.3	18330	136	9450	29
NAC4026-H46-A01	15×15	46	200	72.6	19210	130	9450	28
NAC4026-H48-A01	15×15	48	200	75.9	20080	125	9450	27
NAC4026-H50-A01	15×15	50	200	79.2	20950	119	9450	26
NAC4026-H52-A01	15×15	52	200	82.5	21830	115	9450	25
NAC4026-H54-A01	15×15	54	200	85.8	22700	110	9450	24
NAC4026-H56-A01	15×15	56	200	89.1	23570	106	9450	23
NAC4026-H58-A01	15×15	58	200	92.4	24440	102	9450	22
NAC4026-H60-A01	15×15	60	200	95.7	25320	99	9450	21
NAC4026-H62-A01	15×15	62	200	99	26190	95	9450	20
NAC4026-H64-A01	15×15	64	200	102.3	27060	92	9450	19
NAC4026-H66-A01	15×15	66	200	105.6	27940	89	9450	18
NAC4026-H68-A01	15×15	68	200	108.9	28810	87	9450	17
NAC4026-H70-A01	15×15	70	200	112.2	29680	84	9450	16
NAC4026-H72-A01	15×15	72	200	115.5	30560	82	9450	15.5
NAC4026-H74-A01	15×15	74	200	118.8	31430	80	9450	15
NAC4026-H76-A01	15×15	76	200	122.1	32300	77	9450	14.5
NAC4026-H78-A01	15×15	78	200	125.4	33170	75	9450	14
NAC4026-H80-A01	15×15	80	200	128.7	31050	73	9450	13.5
NAC4026-H82-A01	15×15	82	200	132	34920	72	9450	13
NAC4026-H84-A01	15×15	84	200	135.3	35790	70	9450	12.9
NAC4026-H86-A01	15×15	86	200	138.6	36670	68	9450	12.5
NAC4026-H88-A01	15×15	88	200	141.9	37540	67	9450	12.4
NAC4026-H90-A01	15×15	90	200	145.2	38410	65	9450	12.2
NAC4026-H92-A01	15×15	92	200	148.5	39290	64	9450	12
NAC4026-H94-A01	15×15	94	200	151.8	40160	62	9450	11.8
NAC4026-H96-A01	15×15	96	200	155.1	41030	61	9450	11.5
NAC4026-H98-A01	15×15	98	200	158.4	41900	60	9450	11.2
NAC4026-H100-A01	15×15	100	200	161.7	42780	58	9450	11

*最大宽度为16mm，长宽公差+0.50/-0.30mm。高度公差+/-0.20mm或1%（其中最大值）。

最大工作温度150℃。**为估计值，仅供参考。

尺寸图 (点击图片可放大查看)

尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
安装注意事项/Manual

引线

当选择引线时需要注意一些参数：

工作电压

电流强度

工作温度

环境，如真空环境

推荐使用PTFE绝缘引线

PTFE 线可以承受200℃以上的温度，而 PVC 线只能承受高达 80℃的温度。我们推荐 PTFE 用于绝缘的耐热性和耐化学性。

对于真空和低温应用，我们推荐Kapton线材，它具有出色的除气性和柔韧性。

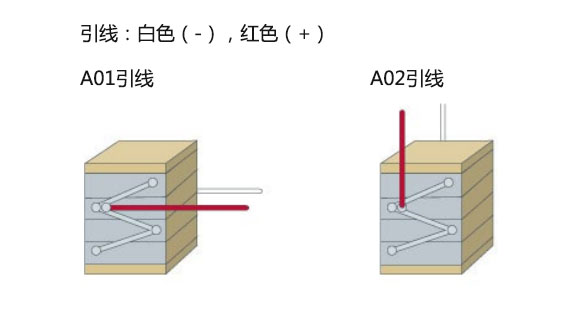

标准引线选项
		选项A01	选项A02
引线类型	NAC4001, NAC4011, NAC4002, NAC4012	MIL-W-16878/6, 32 AWG, 7 strands
引线类型	NAC4003, NAC4013 NAC4014, NAC4024 NAC4015, NAC4025 NAC4026	MIL-W-16878/4, 28 AWG, 7 strands
长度		200+/-10mm
位置		陶瓷促动器的中间
方向		与高度方向垂直	朝向顶部

引线

线规 (AWG)

线规（AWG）和绝缘类型应根据电压、电流和工作环境来确定。如果标准 –A01 或 –A02 配置不适合您的应用，我们提供多种替代线材类型：

线材类型
线类型	额定电压[V]	大约外径[mm]	推荐最大电流[A]	最低工作温度[℃]
32AWG, MIL-W-16878/6, 7 strands	250	0.6	0.53	-60
30AWG, MIL-W-16878/4, 7 strands	600	0.8	0.86	-60
28AWG, MIL-W-16878/4, 7 strands	600	0.9	1.4	-60
28AWG, Allectra 301-KAPM-035 (Kapton insulation, UHV)	7500*	0.58	1.0	-269
22AWG, BS3G210 Type A, 19 strands	300	11	8	-75

*在真空条件下。

UHV特高压选项

超高真空 (UHV) 是一种真空状态，其特征在于压力低于约10-7 帕斯卡或 100 纳帕斯卡 (~10-9托)。极高的清洁度和低释气量是维持此类系统真空度的基本参数。由于水蒸气和其他微量气体在“烘烤”期间从系统中去除，因此通常需要提高温度兼容性。

该压电陶瓷组件旨在支持超高压应用中压电技术的系统开发和集成，满足UHV操作设定的温度兼容性和放气水平要求。

对于低释气，建议使用 Kapton 绝缘电线。此外，UHV选项，产品将经过特定的清洁过程并包装在密封袋中。

*在真空条件下。

降低公差

对于要求苛刻的应用，压电致动器可以在堆叠后重新加工，以获得更好的几何和尺寸特性。我们为横截面为5x5 mm、7x7 mm和10x10 mm的堆叠提供了这种定制。

降低公差
产品系列	标准高度公差	减少后的高度公差
NAC4003 NAC4013	+/-0.2mm或+/-1%*	+/-0.025mm
NAC4014 NAC4024	+/-0.2mm或+/-1%*	+/-0.040mm
NAC4015 NAC4025	+/-0.2mm或+/-1%*	+/-0.050mm

*取两者间最大值。

此外，可以重新加工长度或指定更小的最大宽度。这些可能性可通过我们的定制程序获得。

终端件

金属端件可用于：

• 将高机械负载分散在执行器的整个表面上

• 提供一些解耦，即允许堆栈倾斜

• 使执行器在组件中居中

库存端件适用于横截面（5x5、7x7和10x10mm）。材料为不锈钢 (AISI 316)。这些产品兼容：

终端件

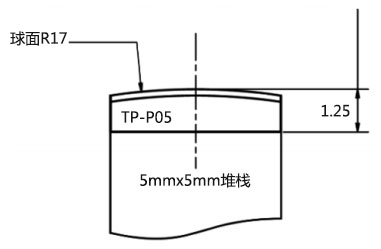

	终端片TP-P05: 5x5mm 适用于： NAC4003-Hxx, NAC4013-Hxx

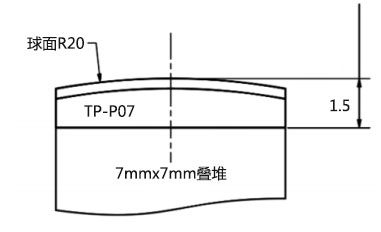

	终端片TP-P07: 7x7mm 适用于： NAC4014-Hxx, NAC4024-Hxx

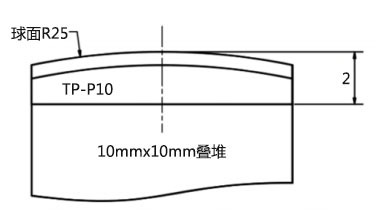

	终端片TP-P10: 10x10mm 适用于： NAC4015-Hxx, NAC4025-Hxx

设计紧凑，球帽提供了一些去耦，从而释放了对对齐的要求。这些部件具有低磁性，并与我们的其他附加组件（UHV、电线等）兼容。末端部件可以连接在堆叠的一端或两端。它们的供货周期短，对小批量生产更具成本效益。

终端片

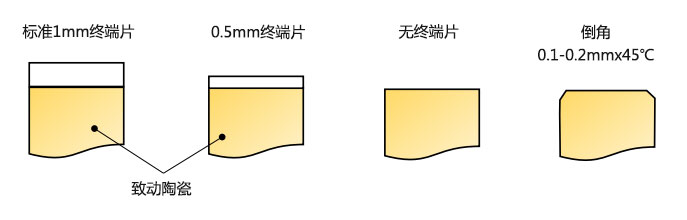

作为标准，压电堆栈配备1mm厚的陶瓷端板。我们所有的标准方形和环形终端片均采用我们的压电陶瓷材料NCE51生产。陶瓷提供理想的电绝缘性能、低热膨胀失配以及良好的机械性能，可将负载分散在致动压电陶瓷的表面上。我们建议使用1mm的厚度，以更好地分散负载。

尽管如此，也可以使用不同的配置，如下所示：

请注意，没有端板或倒角的堆叠不得安装在导电表面上，以避免表面电极之间发生短路的风险。

客户类别：
经销商最终用户
客户类型：
企业高校研究所
顾客单位名称：
顾客单位所在城市：

您的联系方式：
联系人：
手机：
电话：
邮箱：
QQ：
(为方便我们对您的意见进行跟踪反馈，请务必填写真实有效的联系方式)
反馈产品类型：
型号：
反馈问题：
性能问题外观问题配件问题软件问题
留言内容：
验证码：看不清?

微信公众平台

扫一扫，获取芯明天更多信息

地址：黑龙江省哈尔滨市南岗区学府路191号创业孵化产业园I2栋1层

产品首页

产品应用

服务中心

新闻动态

关于芯明天

联系我们

微信公众平台

扫一扫，获取芯明天更多信息

地址：黑龙江省哈尔滨市南岗区学府路191号创业孵化产业园I2栋1层

电话：0451-86268790

压电 · 纳米 · 运动

产品首页

产品应用

服务中心

新闻动态

关于芯明天

联系我们

微信公众平台

扫一扫， 获取芯明天更多信息

地址：黑龙江省哈尔滨市南岗区学府路191号创业孵化产业园I2栋1层

电话：0451-86268790

压电 · 纳米 · 运动

扫一扫，获取芯明天更多信息
