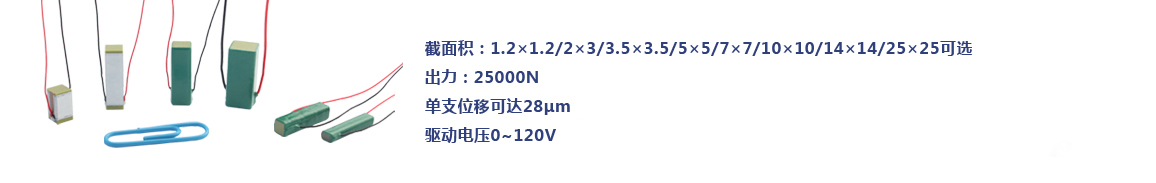

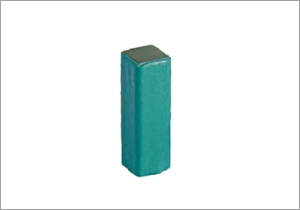

低压叠堆共烧工艺压电陶瓷具有优异的性能及长使用寿命，适用于科学实验以及工业应用。叠堆压电陶瓷包含方形及环形两种外形结构，多种尺寸及位移可满足不同应用的需求。特殊的绝缘材料在严苛的条件下动态性能输出，陶瓷体积小巧，易集成。
产品特点
|
|
|
|
|
|
|
|
|
|
|

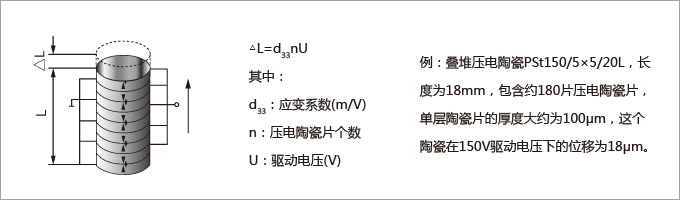

工艺结构 叠堆压电陶瓷为多层共烧压电陶瓷，由陶瓷层与电极层粘接共烧而成，位移计算公式如下：
|
运动方式
|
|

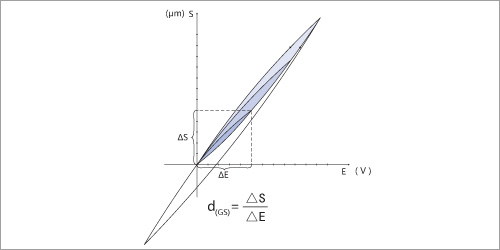

迟滞特性 压电陶瓷升压曲线和降压曲线之间存在位移差。在同一个电压值下，上升曲线和下降曲线上的位移值有明显的位移差，且这个位移差会随着电压变化范围的改变而改变，驱动电压小则位移差也会相应小。 陶瓷的迟滞与蠕变可以通过闭环控制有效的消除，可以选择"芯明天"的闭环促动器以及闭环控制器产品。 |
迟滞特性曲线
|

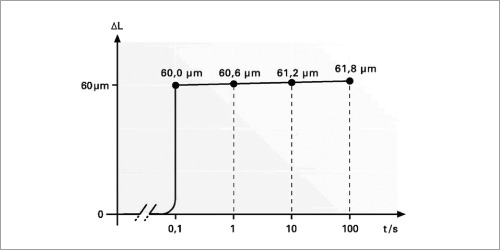

蠕变特性 蠕变是指当施加在压电陶瓷的电压值不再变化时，在一定时间之后才会达到稳定值。
|
|

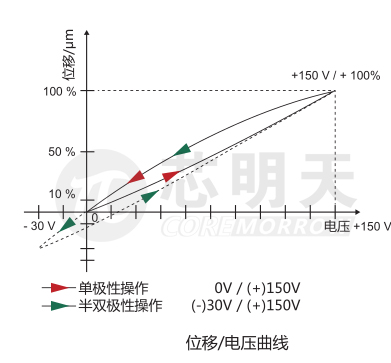

位移/电压曲线
|
加可选择传感闭环修正非线性
|

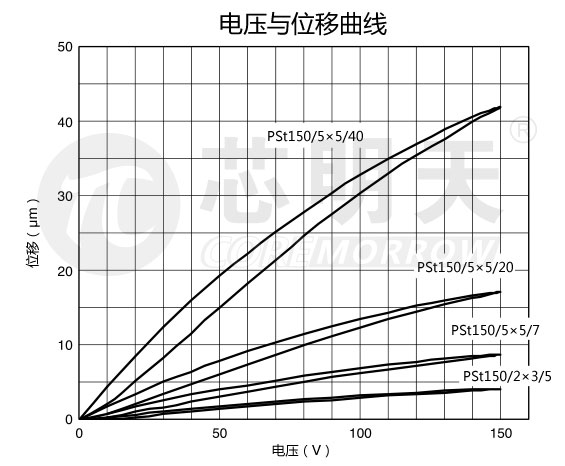

电压与位移曲线
|
|
不同电压下Pst/5x5/20出力与位移曲线 |

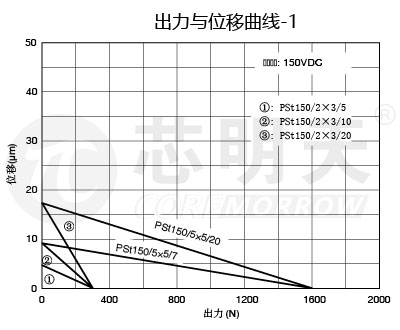

出力与位移曲线-1
|
出力与位移曲线-2
|
|

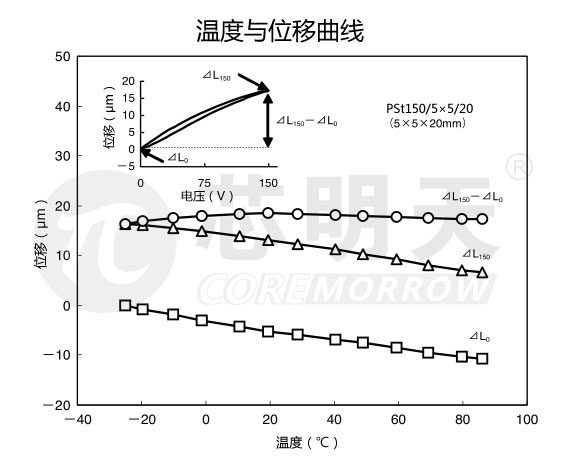

温度与位移曲线
|
*列出的数据是参考值。 对于电压与位移特性，相同长度的压电陶瓷进行串联显示相同的电压与位移特性。
*图4、图5和图6中出力的定义：力是施加最大驱动电压时将位移限制为0时所需的力。
|
温度与位移曲线
|

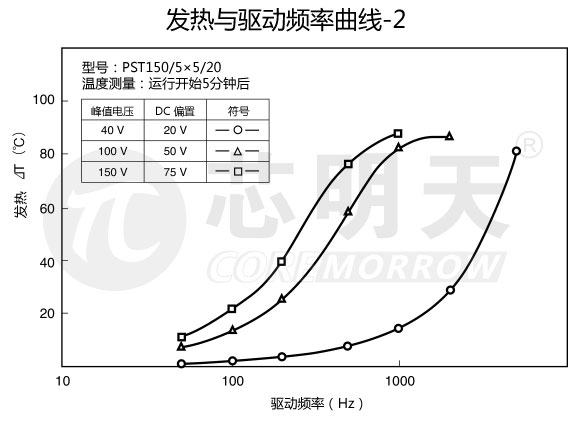

发热与驱动频率曲线-2
|

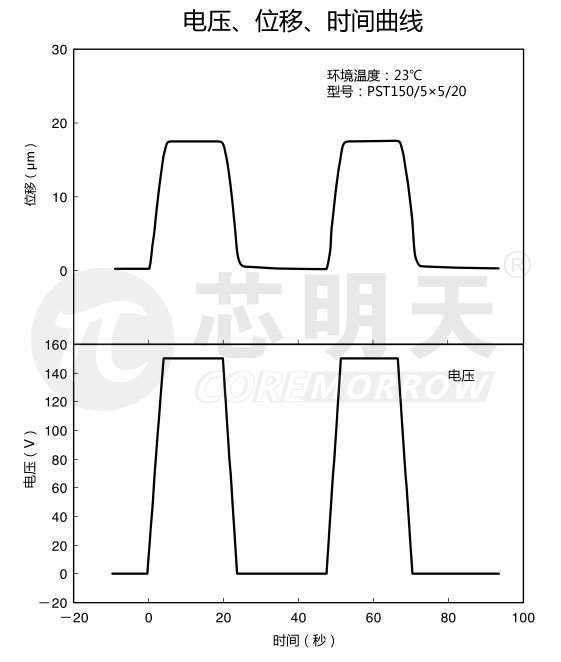

电压、位移、时间曲线
|
|

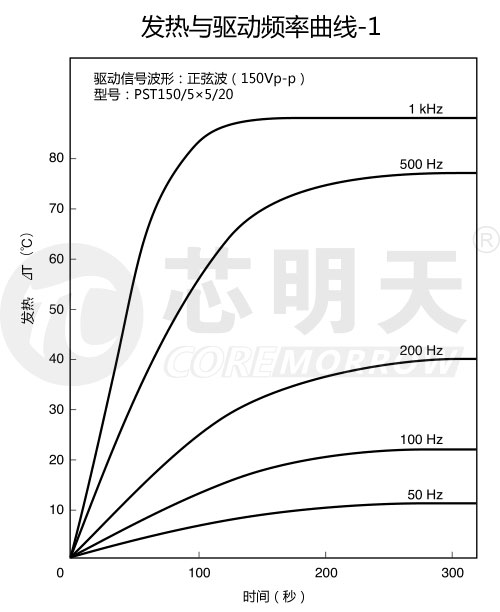

发热与驱动频率曲线-1
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
材料特性
陶瓷材料：PZT锆钛酸铅（接近于PZT5H） |
树脂 高性能环氧树脂封装，绿色树脂厚度0.5mm，灰色树脂厚度50μm，灰色超薄树脂适于低温（如-269°C）应用。 |
温度范围
使用温度：-50℃ ~+100℃（具体取决于树脂） |
| 技术参数 | ||||||||
|
型号 |
树脂 颜色 |
尺寸a×b×L[1] |
最大/标称位移[2] |
静电容量 |
刚度 |
谐振频率 |
推力 |
重量 |
|
PSt50/1.2×1.2/1.7H |
灰 |
1.22×1.3×1.7 |
1/0.8 |
0.045 |
50 |
100 |
80 |
0.09 |
|
PSt100/1.65×1.65/5H |
灰 |
1.66×1.72×5 |
4/3.2 |
0.090 |
30 |
50 |
120 |
0.48 |
|
PSt150/2×3/5H |
灰 |
2.1×3.1×5 |
6.5/5 |
0.1 |
45 |
150 |
300 |
0.4 |
|
PSt150/2×3/5L |
绿 |
3×4×5 |
||||||
|
PSt150/2×3/7H |
灰 |
2.1×3.1×9 |
13/9 |
0.17 |
25 |
100 |
300 |
0.6 |
| PSt150/2×3/7L |
绿 |
3×4×9 |
||||||
|
PSt150/2×3/10H |
灰 |
2.1×3.1×10 |
13/9 |
0.18 |
22 |
100 |
300 |
0.7 |
| PSt150/2×3/10L |
绿 |
3×4×10 |
||||||
|
PSt150/2×3/20H |
灰 |
2.1×3.1×18 |
28/20 |
0.42 |
12 |
50 |
300 |
1.2 |
| PSt150/2×3/20L |
绿 |
3×4×18 |
||||||
|
PSt150/3.5×3.5/7H |
灰 |
3.6×3.6×9 |
13/9 |
0.35 |
50 |
100 |
800 |
1.05 |
| PSt150/3.5×3.5/7L |
绿 |
4.5×4.5×9 |
||||||
|
PSt150/3.5×3.5/20H |
灰 |
3.6×3.6×18 |
28/20 |
0.8 |
25 |
50 |
800 |
2.1 |
| PSt150/3.5×3.5/20L |
绿 |
4.5×4.5×18 |
||||||
|
PSt150/5×5/7H |
灰 |
5.1×5.1×9 |
13/9 |
0.8 |
120 |
100 |
1600 |
2 |
| PSt150/5×5/7L |
绿 |
6×6×9 |
||||||
|
PSt150/5×5/20H |
灰 |
5.1×5.1×18 |
28/20 |
1.8 |
60 |
50 |
1600 |
3.8 |
|
PSt150/5×5/20L |
绿 |
6×6×18 |
28/20 |
1.8 |
60 |
50 |
1600 |
4.1 |
|
PSt150/5×5/20 |
绿 |
6×6×20 |
22/18 |
1.5 |
60 |
50 |
1600 |
4.1 |
|
PSt150/7×7/7H |
灰 |
7.1×7.1×9 |
13/9 |
1.4 |
240 |
100 |
3500 |
3.8 |
| PSt150/7×7/7L |
绿 |
8×8×9 |
||||||
|
PSt150/7×7/20H |
灰 |
7.1×7.1×18 |
28/20 |
3.4 |
120 |
50 |
3500 |
8 |
| PSt150/7×7/20L |
绿 |
8×8×18 |
||||||
|
PSt150/10×10/7H |
灰 |
10.1×10.1×9 |
13/9 |
3.0 |
500 |
100 |
7000 |
8.1 |
| PSt150/10×10/7L |
绿 |
11×11×9 |
||||||
|
PSt150/10×10/20H |
灰 |
10.1×10.1×18 |
28/20 |
6.5 |
250 |
50 |
7000 |
14.8 |
| PSt150/10×10/20L |
绿 |
11×11×18 |
||||||
|
PSt150/14×14/20H |
灰 |
14.1×14.1×18 |
28/20 |
14.5 |
500 |
47 |
15000 |
31.3 |
| PSt150/14×14/20L |
绿 |
15×15×18 |
||||||
|
PSt150/25×25/15H |
灰 |
25.1×25.1×20 |
19/15 |
30.5 |
1282 |
50 |
20000 |
109.55 |
|
PSt150/25×25/15L |
绿 |
26×26×20 |
||||||
|
双侧3mm球头 01, OE7200, 72-50195 |
黑 |
5.2×5.2×18 |
28/20 |
1.8 |
60 |
50 |
1600 |
3.8 |
|
双侧3mm球头 02 |
黑 |
5.2×5.2×27 |
42/30 |
2.6 |
40 |
30 |
1600 |
5.7 |
注：安装预紧力约为出力的 10%~25%。低温 2K 下，位移约室温下的 10%。标品真空兼容达 10-6 mbar，可定制 10-10 mbar 版本。
[1] 长宽公差 ±0.1mm，高度 ±0.05mm。陶瓷尺寸包含树脂的尺寸，不含焊点尺寸。灰色树脂厚 50μm，绿色 0.5mm，黑色 0.1mm。 焊点高度 1mm，公差 ±0.2mm。不同尺寸，焊点位置会略有不同。
[2]PSt150 系列标称位移是在 0~150V 驱动电压下的位移行程，最大位移是在 -30V~150V 驱动电压下的位移行程，对于高可靠的长期使 用，建议驱动电压在 0~120V。PSt50 系列最大位移是在 0~50V 驱动电压下的位移行程，PSt100 系列最大位移是在 0~100V 驱动电压 下的位移行程。标准引线红线为正极；PSt50 与 PSt100 系列红线为负极。
|
|
应用案例
|

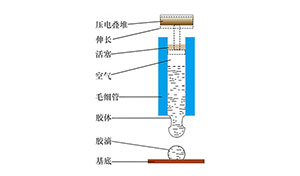

微点胶
|

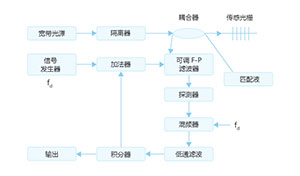

光纤光栅传感器
|
FAQs
|
相同，树脂对该参数没有影响。
损耗因子是测量电能转换成热量的参数，损耗因子越高，表示产生的热量越高 。
辐射强度过高，正常情况下PZT是可以在强辐射环境中使用，但是树脂不可以。
灰色树脂适用于温度低至4K的情况，该温度不会影响特氟龙绝缘电线，仅出于导热性方面的考虑而更改用于聚酰亚胺绝缘锰导线，锰线的导热性确实比标准线低。
行程将降低到室温值的5％。增加行程的一种可能性是电压改为双极性驱动-150V~+150V（这仅在远低于77K的温度下才有可能，在此温度下不会发生退极化）。
频率不受温度影响。但是必须小心，因为较高的频率会在压电体内产生热量。
可以在10^-9mbar 下使用，甚至是10^-10mbar。
压电陶瓷的导热系数在1W/m K范围内。
|
||||||
|
|
|
| 叠堆压电陶瓷安装注意事项 | ||
|
只能承受轴向力 |
请将力作用于整个表面 |
为避免短路，请勿在上下表面直接加金 |
|
叠堆压电陶瓷对拉力非常敏感 |
环氧树脂胶适用于压电陶瓷与其他 |
|
 |
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。
|
|
产品特点
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
|
|
|
|
|
|
