国产材料压电叠堆陶瓷当前位置:产品首页 >> 叠堆压电陶瓷>>国产材料压电叠堆陶瓷
  • 产品介绍
  • 注意事项
  • 价格及周期
  • 意见反馈

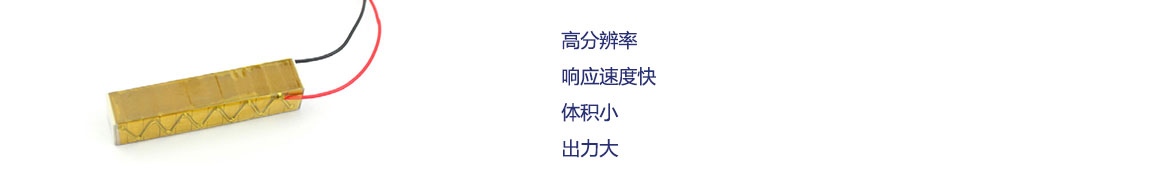

压电陶瓷叠堆具有压电效应,因其具有高分辨率、响应速度快、体积小、出力大等优点,得到非常广泛的应用,如科学实验、工业应用等。

    技术参数

产品型号

驱动电压

[V]

产品尺寸

[mm]

电容

[µF±15%]

空载谐振频率

[kHz]

位移

[µm±15%]

出力

[N]

刚度

[N/μm]±20%

移动端

资料下载

MTP75/3×3/10

75

3.0×3.0×10.0

1.00

140

8.0

360

45

半球

MTP75/3×3/18.8

75

3.0×3.0×18.8

2.25

65

18.0

360

20

平面

MTP75/3×3/20

75

3.0×3.0×20.0

2.25

65

18.0

360

20

半球

MTP75/3×3/31

75

3.0×3.0×31.0

3.75

40

30.0

360

12

平面


MTP75/3×3/32.2

75

3.0×3.0×32.2

3.75

40

30.0

360

12

半球

MTP75/5×5/10.5

75

5.0×5.0×10.5

4.2

115

11.2

1000

89.29

平面

MTP75/5×5/12.6

75

5.0×5.0×12.6

4.2

115

11.2

1000

89.29

半球

MTP75/5×5/18

75

5.0×5.0×18.0

7.3

65

19.6

1000

51.02

平面

MTP75/5×5/20.1

75

5.0×5.0×20.1

7.3

65

19.6

1000

51.02

半球

MTP75/5×5/23

75

5.0×5.0×23.0

9.4

55

25.2

1000

39.68

平面

MTP75/5×5/25.1

75

5.0×5.0×25.1

9.4

55

25.2

1000

39.68

半球

MTP75/5×5/39.8

75

5.0×5.0×39.8

16.5

30

44.8

1000

22.32

平面

MTP75/5×5/41.9

75

5.0×5.0×41.9

16.5

30

44.8

1000

22.32

半球

MTP100/2×2/11.5

100

2.0×2.0×11.5

240

115

9.5

160

16.84

半球

MTP100/3×3/10.9

100

3.0×3.0×10.9

620

115

10.5

360

34.29

平面

MTP100/3×3/12

100

3.0×3.0×12.0

620

115

10.5

360

34.29

半球

MTP100/3×3/20.9

100

3.0×3.0×20.9

1250

60

21.0

360

17.14

平面

MTP100/3×3/22.1

100

3.0×3.0×22.1

1250

60

21.0

360

17.14

半球

MTP100/3×3/31

100

3.0×3.0×31.0

1850

40

31.5

360

11.43

平面

MTP100/3×3/32.2

100

3.0×3.0×32.2

1850

40

31.5

360

11.43

半球

MTP150/2×2/10.9

150

2.0×2.0×10.9

110

115

9.5

160

16.84

平面

MTP150/2×2/11.5

150

2.0×2.0×11.5

110

115

9.5

160

16.84

半球

MTP150/2.5×2.5/5

150

2.5×2.5×5.0

100

250

5.2

250

48.08

平面

MTP150/2.5×2.5/10

150

2.5×2.5×10.0

180

130

9.2

250

27.17

平面

MTP150/2.5×2.5/6.1

150

2.5×2.5×6.1

100

250k

5.2

250

48.08

半球

MTP150/2.5×2.5/11

150

2.5×2.5×11.0

175

125

9.2

250

27.17

半球

MTP150/3×3/9

150

3.0×3.0×9.0

250

140

8.8

360

40.91

平面

MTP150/3×3/10

150

3.0×3.0×10.0

250

140

8.8

360

40.91

半球

MTP150/3×3/18.8

150

3.0×3.0×18.8

550

65

19.8

360

18.18

平面

MTP150/3×3/20

150

3.0×3.0×20.0

550

65

19.8

360

18.18

半球

MTP150/3×3/31

150

3.0×3.0×31.0

930

40

33.0

360

10.91

平面

MTP150/3×3/32.2

150

3.0×3.0×32.2

930

40

33.0

360

10.91

半球

MTP150/5×5/9

150

5.0×5.0×9

750

140

9.5

1000

105.26

平面

MTP150/5×5/11

150

5.0×5.0×11.0

750

140

9.5

1000

105.26

半球

MTP150/5×5/12

150

5.0×5.0×12.0

850

105

12.0

1000

83.33

平面

MTP150/5×5/20.1

150

5.0×5.0×20.1

1.6

70

20.0

1000

50

半球

MTP150/5×5/36

150

5.0×5.0×36.0

3.2

34

40.0

1000

25

平面

MTP150/5×5/38.1

150

5.0×5.0×38.1

3.2

34

40.0

1000

25

半球

MTP150/5×5/50

150

5.0×5.0×50.0

4.5

25

55.0

1000

18.18

平面

MTP150/5×5/52.2

150

5.0×5.0×52

4.5

25

55.0

1000

18.18

半球

MTP150/7×7/9

150

7.0×7.0×9.0

1.4

130

8.5

1960

230.59

平面

MTP150/7×7/12

150

7.0×7.0×12.0

1.4

130

8.5

1960

230.59

半球

MTP150/7×7/18

150

7.0×7.0×18.0

3.0

70

19.0

1960

103.16

平面

MTP150/7×7/21.1

150

7.0×7.0×21.1

3.0

70

19.0

1960

103.16

半球

MTP150/7×7/36

150

7.0×7.0×36.0

6.0

35

38.0

1960

51.58

平面

MTP150/7×7/39.1

150

7.0×7.0×39.1

6.0

35

38.0

1960

51.58

半球

MTP150/7×7/45

150

7.0×7.0×45.0

9.0

27

50.0

1960

39.2

平面

MTP150/7×7/48.1

150

7.0×7.0×48.1

9.0

27

50.0

1960

39.2

半球

MTP150/7×7/90

150

7.0×7.0×90.0

16.0

14

100.0

1960

19.6

平面

MTP150/7×7/93.5

150

7.0×7.0×93.5

16.0

14

100.0

1960

19.6

半球

MTP150/10×10/18

150

10.0×10.0×18.0

6.0

65

20.0

4000

200

平面

MTP150/10×10/22.6

150

10.0×10.0×22.6

6.0

65

20.0

4000

200

半球

MTP150/10×10/36

150

10.0×10.0×36.0

13.0

34

40.0

4000

100

平面

MTP150/10×10/40.7

150

10.0×10.0×40.7

13.0

34

40.0

4000

100

半球

MTP150/10×10/45

150

10.0×10.0×45.0

15.0

15

50.0

4000

80

平面

MTP150/10×10/49.7

150

10.0×10.0×49.7

15.0

27

50.0

4000

80

半球


    叠堆压电陶瓷安装注意事项

只能承受轴向力
不能承受侧向力及剪切力

请将力作用于整个表面
确保力均匀分布避免点受力

为避免短路,请勿在上下表面直接加金
属片,请在金属表面加上Kapton薄片
或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力非常敏感
为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他
表面粘接。为避免陶瓷的性能受损,安
装过程应避免机械夹持及胶水粘到侧面


压电陶瓷不能承受剪切力、侧向力以及扭转力,加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心,压电陶瓷的四周尽量保持不受夹持力。


压电陶瓷不能承受点受力,在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。





产品特点


1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力,推荐加载预紧力,大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电,在使用陶瓷前,建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质,可用异丙醇清理表面,避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线,操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂,以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷,请确保陶瓷与粘接面之间的胶水非常的薄,轻轻按压使之固定。

陶瓷转接头

氧化铝转接头

金属转接头

促动器柔性转接头



钨钢垫片

热稳定散热片

促动器与平台转接座

促动器测试支架



粘镜片胶水

P34 镜片转接架

P32/ P33 镜片转接架

P32/P33 镜片转接座



P22 测试支架

P32/P33 测试支架

P34 测试支架

P31/P54 测试支架



BNC转LEMO

BNC转鱼夹

单芯LEMO座转鱼夹

单芯LEMO线



BNC连接头转鱼夹

LEMO 连接器

测试支架

磁力表座
