点胶阀专用压电陶瓷当前位置:产品首页 >> 叠堆压电陶瓷>>点胶阀专用压电陶瓷
  • 产品介绍
  • 注意事项
  • 价格及周期
  • 意见反馈

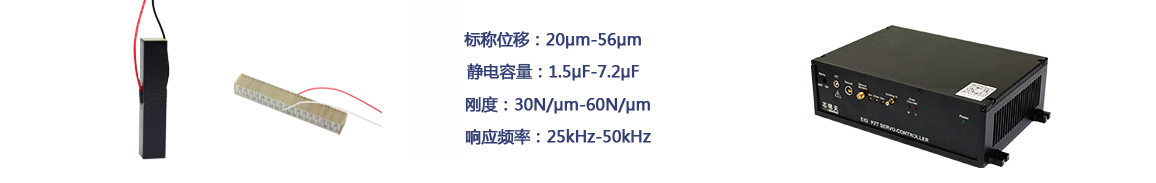

该系统压电陶瓷是专用于驱动压电微点胶阀,标准可选尺寸包括 5×5×20mm、5×5×36mm、7×7×36mm,可针对不同的阀体尺 寸、驱动频率、工作电压等选择不同型号尺寸的压电陶瓷。

    点胶阀专用压电陶瓷技术参数

型号

尺寸
a×b×L

[mm]

标称位移
[μm]

±15%**

静电容量
[μF]

±20%

刚度

[N/μm]

±10%

响应频率
[kHz]

推力
[N]

DJF520

5*5*20

20

1.5

60

50

1600

DJF536

5*5*36

40

3.6

30

25

1600

DJF73601

7*7*36

38

6

51

35

1960

DJF73602

7*7*36

56

5.8

36

33

2060

DJF73603

7*7*36

40

7.2

60

25

3500

注:安装预紧力一般不超过出力的 20%,可根据工作频率可适当调整。


E52 系列压电控制器是专为驱动压电微点胶阀而自主研发的 模拟控制型压电喷射阀控制器。

E52 压电微点胶阀控制器驱动 10μF 负载时,阶跃时间仅 50μs。单次点胶时间约 40μs。

    压电微点胶阀控制器技术参数

压电控制器

型号

E52

功能

压电控制器

供电电压

220VAC198V242V

标称模拟输入范围(V

010V

放大器带宽(kHz

10

工作温度范围(

050

过温开风扇(

40±5

过温保护范围(

75±5 (切断压电控制器供电)

过温保护恢复(

60±5

输出过流保护

输出平均电流超过0.3A则过流指示灯亮

控制输入连接器

SMB连接器

传感输出连接器

SMA连接器

PZT连接器

LEMO单芯

SENSOR连接器

LEMO四芯


    叠堆压电陶瓷安装注意事项

只能承受轴向力
不能承受侧向力及剪切力

请将力作用于整个表面
确保力均匀分布避免点受力

为避免短路,请勿在上下表面直接加金
属片,请在金属表面加上Kapton薄片
或在陶瓷表面与金属片间加上绝缘垫片

叠堆压电陶瓷对拉力非常敏感
为提高可靠性推荐加预紧力使用

环氧树脂胶适用于压电陶瓷与其他
表面粘接。为避免陶瓷的性能受损,安
装过程应避免机械夹持及胶水粘到侧面


压电陶瓷不能承受剪切力、侧向力以及扭转力,加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心,压电陶瓷的四周尽量保持不受夹持力。


压电陶瓷不能承受点受力,在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。





产品特点


1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力,推荐加载预紧力,大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电,在使用陶瓷前,建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质,可用异丙醇清理表面,避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线,操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂,以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷,请确保陶瓷与粘接面之间的胶水非常的薄,轻轻按压使之固定。

陶瓷转接头

氧化铝转接头

金属转接头

促动器柔性转接头



钨钢垫片

热稳定散热片

促动器与平台转接座

促动器测试支架



粘镜片胶水

P34 镜片转接架

P32/ P33 镜片转接架

P32/P33 镜片转接座



P22 测试支架

P32/P33 测试支架

P34 测试支架

P31/P54 测试支架



BNC转LEMO

BNC转鱼夹

单芯LEMO座转鱼夹

单芯LEMO线



BNC连接头转鱼夹

LEMO 连接器

测试支架

磁力表座
