该频率响应分析仪可以激发和测量两端口网络的频率响应。如电源,滤波器,音频功率放大器,变压器,伺服放大器和物理系统。您可以用它来测量组件或网络的阻抗,相位,电容,电感,ESR 电阻,质量因子/损耗因子等。对于电源系统,它可以测试电源控制环路的增益/相位,测量电源正常工作时的输入/输出阻抗,以及电源的 PSRR 特性曲线等。

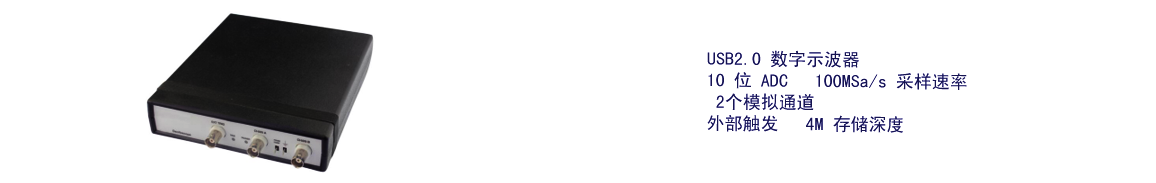

该频率响应分析仪是一款频率响应分析仪,它的特点是虚拟示波器。它本身就是一款USB2.0 数字示波器,10 位 ADC,100MSa/s 采样速率,2 个模拟通道,外部触发,4M 存储深度,用于两个模拟通道及外触发通道。标配内置隔离信号发生器(0-65MHz,可以产生正弦波信号),不需要额外增加外部隔离变压器就可以进行频率响应分析。配有分析软件包及 2 组探头组。前面板接地通过 USB 接口连接到 PC。


分析软件:(图形分析软件包)

可以实时显示波特图(增益,相位),阻抗图(Z, L,C,ESR),PSRR 特性曲线等

可以存储图片文件及数据文件。

操作界面图:

参数

PC接口:USB2.0 (可以选配以太网接口)
供电电源:6-20V 直流电源, 6W 功率,电源适配器 100-240VAC, 50-60Hz
温度:工作温度 0~40 度, 储藏温度 -20~+60 度
湿度:<90% (0~40度),<60%(>40度)
海拔高度:工作(3000 米),不工作(15000 米)
尺寸大小:高 35mm, 宽 153mm, 深 193mm (含 BNC 接头)
重量:约 1.6Kg

信号源技术参数

(DDS合成,14位DAC,4096点,任意波形发生器)
频率范围:正弦波 0-65MHz
交流振幅:~ 7Vp-p, 1mV 步长
直流偏置:0 ~ ± 3.5V
输出精度:相位噪声 -150dBc/Hz@1KHz 频偏, SFDR -87dBc@10MHz 信号输出
输出阻抗:50 Ω
调制方式:相位,频率(点频,线性扫频,对数扫频),幅度
输出隔离:300Vrms, CAT III

频率响应分析仪标准配置

2 模拟通道, 4M 存储深度,分析软件包,2根无源探头,10 位 ADC,USB2.0 接口控制,隔离通道信号发生器。

功率放大器可选升级选件

如下图所示,是可选的功率放大器,50MHz 带宽,36Vpp输出电压,1A 电流。

    分析仪技术参数

参数

参数

频率测量范围

0~100MHz

通道数

2 通道

输入阻抗

1MΩ

输入电压

300Vrms

ADC 位数

10 位 (可以选配 12 位,14 位)

采样率

1.5KSa/s~100MSa/s

存储深度

4M/通道(可以扩展至 8M/通道)

数字窄带滤波器

0.3Hz-20MHz 6 个可选)

直流测试精度

 ± 1%

动态范围

>100dB
