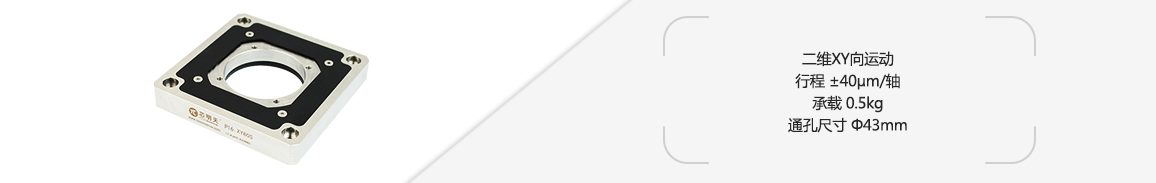

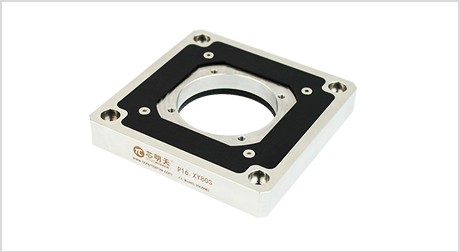

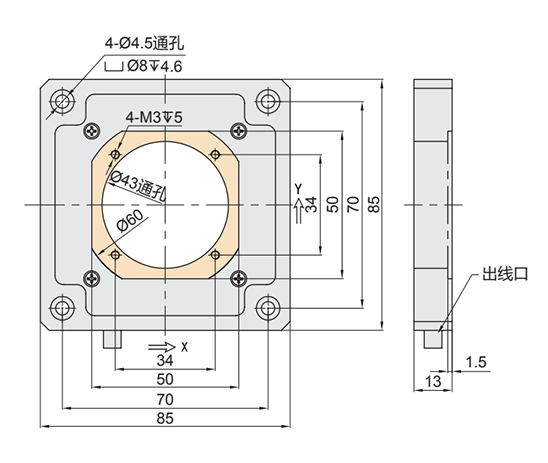

P16.XY80为二维XY轴小体积压电纳米定位台，运动范围为 ±40μm/轴，产品结构紧凑，中心大透光孔，适合于显微及扫描中的样品定位。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品可实现纳米级的分辨率，毫秒级的响应时间。
产品特点
|
|
|
|
|
|
|
|
|
|
|
|
|
台体采用机构放大式驱动设计，行程范围大
|
平稳和准确的扫描圆形驱动 精准圆形驱动控制，可以通过精切定位XY平台的每一轴，采用正弦波90°相差输入，也可以通过PID修正位移进行调整，根据频率幅值以及负载使得驱动控制平稳准确。
|

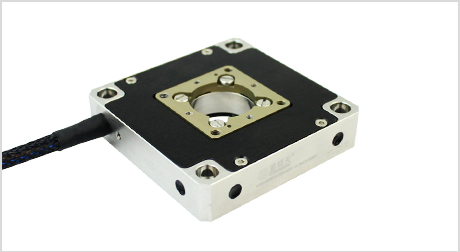

应用实例-镜架二维XY调节 P16.XY二维压电扫描台以其大承载、高频率等特点，应用于光路调整实验中，带载大镜架做XY轴精密运动。
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

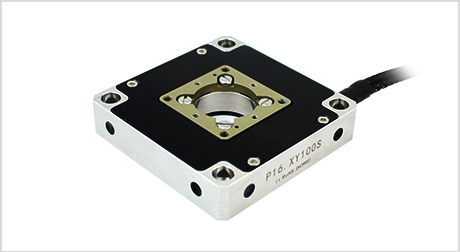

P16全系列产品
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P16.XY80S |
P16.XY80K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
X、Y |
X、Y |
|
|
|
运动和定位 |
||||
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动 |
|
|
|
标称行程范围（0~100V） |
±33/轴 |
±33/轴 |
µm/轴±10% |
|
|
Max.行程范围（0~120V） |
±40/轴 |
±40/轴 |
µm/轴±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
Ø43 |
Ø43 |
mm |
|
|
分辨率 |
2.5 |
1 |
nm，typ. |
|
|
闭环线性度 |
X0.3Y1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
X0.1Y0.5 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
＜ 10 |
＜ 10 |
µrad |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
50/15 |
50/15 |
N |
|
|
运动方向刚度 |
1 |
1 |
N/µm±20% |
|
|
空载谐振频率 |
700 |
700 |
Hz±20% |
|
|
空载阶跃时间 |
5 |
1.5 |
ms±20% |
|
|
承载能力 |
水平安装 |
0.5 |
0.5 |
Kg |
| 立式安装 | 0.3 | 0.3 | ||
| 倒置安装 | 0.5 | 0.5 | ||
|
驱动性能 |
||||
|
静电容量 |
3.6 |
3.6 |
μF/轴±20% |
|
|
其他 |
||||
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
470 |
470 |
g±5% |
|
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
