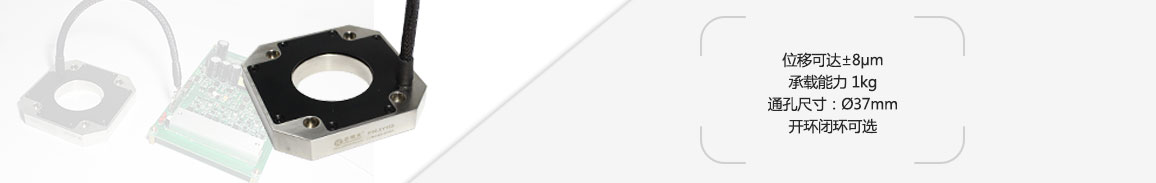

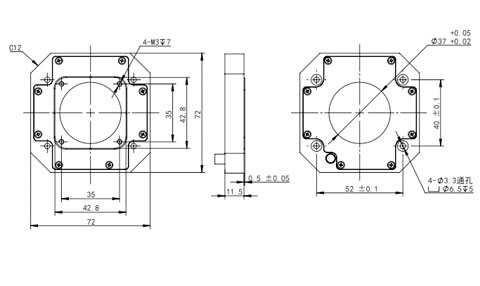

P16.XY15系列小体积压电纳米定位台为 XY轴运动扫描台，机构放大设计原理，中心通孔孔径为37mm，可以实现XY轴±8μm的位移行程。它是专为成像应用而设计。产品体积小巧、结构紧凑，易于集成与安装。
产品特点
|
|
|
|
|
|
|
|
|
|
|
|
板卡式配套控制器
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P16.XY15S |
P16.XY15K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
X、Y |
X、Y |
|
|
|
运动和定位 |
||||
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动 |
|
|
|
标称行程范围 |
±6.6/轴 |
±6.6/轴 |
µm±10% |
|
|
行程范围 |
±8/轴 |
±8/轴 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
Ø37 |
Ø37 |
mm |
|
|
分辨率 |
0.5 |
0.2 |
nm，typ. |
|
|
闭环线性度 |
0.3 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.1 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<10 |
<10 |
µrad |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
44/44 |
44/44 |
N |
|
|
运动方向刚度 |
X2.2/Y2.2 |
X2.2/Y2.2 |
N/µm±20% |
|
|
空载谐振频率 |
1500 |
1500 |
Hz±20% |
|
|
空载阶跃时间 |
1.5 |
0.7 |
ms±20% |
|
|
承载能力 |
水平安装 |
1 |
1 |
Kg |
|
立式安装 |
0.2 | 0.2 | ||
| 倒置安装 | 1 | 1 | ||
|
驱动性能 |
||||
|
静电容量 |
1.6 |
1.6 |
μF/轴±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
重量 |
235 |
235 |
g±5% |
|
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
应用案例
|
笼式结构
|
低温真空
|
纳米压印
|
|
超分辨率显微成像
|
红外超分辨率成像
|
激光直写
|
|
提高CCD分辨率
|
干涉测量
|
显微镜探针校准
|
|
纳米光刻
|
