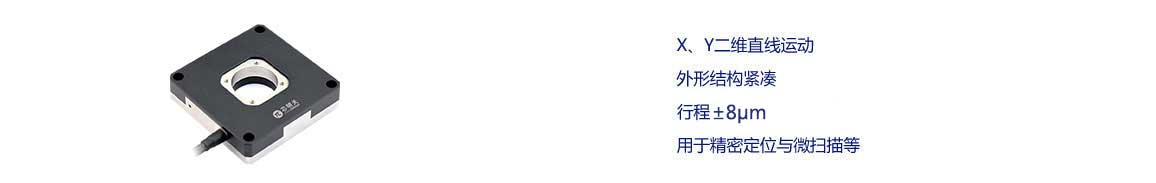

P16.XY20系列二维小体积压电纳米定位台为XY轴平移扫描台，机构放大设计原理，中心通孔孔径为26mm，可以实现XY轴±8μm的位移行程，产品体积小巧、结构紧凑易于集成与安装。适易于嵌入其他设备中，用于精密定位与微扫台。
产品特点
|
|
|
|
|
|
|
|
|
|
|
产品运动示意图
|
台体采用放大机构设计，运动行程范围大
|
P16.XY20定制结构 P16.XY20可根据您实际应用进行参数定制，如行程范围、承载、外形结构尺寸等，如下图所示，是为客户实际应用环境进行外形结构定制的产品。
|
|
应用实例-红外热像仪 芯明天P16.XY20 系列压电扫描台以其高频率、高分辨率等特点应用于红外热像仪中，提高了热像仪成像的分辨率。
|
高动态、高分辨率、高定位精度 P16.XY20压电扫描台为小体积高精度平移扫描台，是为高分辨率、高动态、高定位精度应用而设计的XY轴扫描台，内置压电陶瓷，可以实现XY轴±10μm的位移行程，分辨率可以达到0.1nm，满行程重复定位精度达纳米级。 产品采用不锈钢材质，特殊的结构设计使其具有大的刚度，可以实现谐振频率2000Hz，满足工业上对高频率、高精度等应用的需求。 |
平稳的扫描圆形驱动 精准圆形驱动控制，可以通过精切定位XY平台的每一轴，采用正弦波90°相差输入，也可以通过PID修正位移进行调整，根据频率幅值以及负载使得驱动控制平稳。
|
|
谐振频率与负载曲线
|

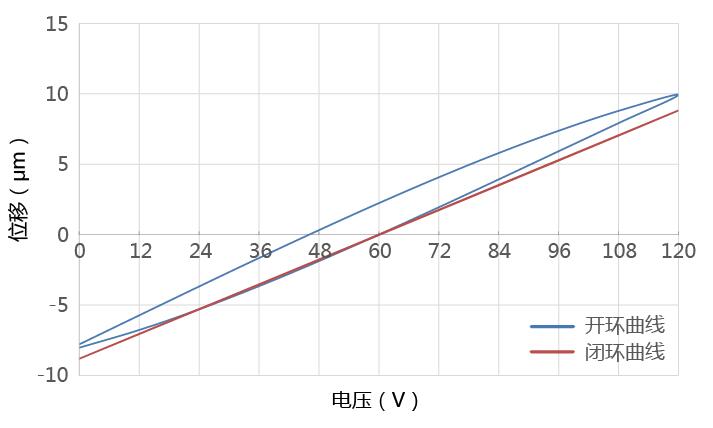

位移与电压曲线
|

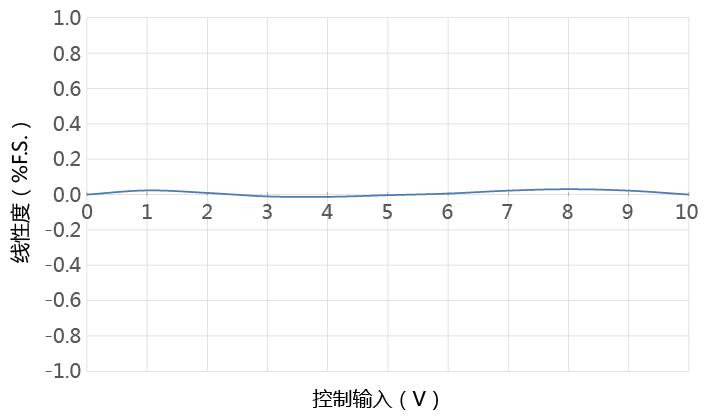

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P16.XY20S |
P16.XY20K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
X、Y |
X、Y |
|
|
|
运动和定位 |
||||
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动 |
|
|
|
标称行程范围（0~100V） |
±6.6/轴 |
±6.6/轴 |
µm±10% |
|
|
Max.行程范围（0~120V） |
±8/轴 |
±8/轴 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
通孔尺寸 |
Ø26 |
Ø26 |
mm |
|
|
分辨率 |
0.5 |
0.2 |
nm，typ. |
|
|
闭环线性度 |
0.3 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.1 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<10 |
<10 |
µrad |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
44/44 |
44/44 |
N |
|
|
运动方向刚度 |
X2.2/Y2.2 |
X2.2/Y2.2 |
N/µm±20% |
|
|
空载谐振频率 |
X2/Y2 |
X2/Y2 |
kHz±20% |
|
|
空载阶跃时间 |
1.5 |
0.7 |
ms±20% |
|
|
承载能力 |
水平安装 |
1 |
1 |
Kg |
| 立式安装 | 0.2 | 0.2 | ||
| 倒置安装 | 1 | 1 | ||
|
驱动性能 |
||||
|
静电容量 |
1.6 |
1.6 |
μF/轴±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
钢、铝 |
钢、铝 |
|
|
|
外形尺寸（长×宽×高） |
70×70×16 |
70×70×16 |
mm |
|
|
重量 |
180 |
180 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器*** |
LEMO |
LEMO |
||
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，Max.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||
