P16 系列压电扫描台为 XY 轴平移扫描台,机构放大设计原理,中心具有通孔,该系列扫描台行程可达 80μm,开环、闭环可选。方形移动台面,便于与外部机械结构安装连接。


P16.XY100为二维XY轴压电扫描台,运动范围为±40μm/轴,产品结构紧凑,中心大透光孔,适合于显微及扫描中的样品定位。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品可实现纳米级的分辨率,毫秒级的响应时间。


产品特点


 二维XY向运动

 行程±40μm/轴

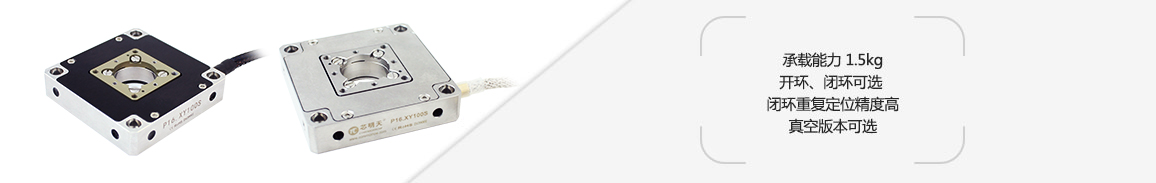

 承载1.5kg

 台体中心圆形通孔,孔径为Φ20mm

 闭环重复定位精度高

 开/闭环可选

 真空版本可选




外观形状

产品运动示意图

台体采用机构放大式驱动设计,行程范围大

刚度大、谐振频率高、负载能力大

P16 系列压电扫描台,采用机构放大设计原理,内置高性能压电陶瓷,扫描台分别可实现 50μm、80μm 的运动行程,一体式结构设计 XY 轴运动无耦合,优异的结构可承载 1.5kg 的负载,空载谐振频率达 700Hz。
      P16.XY100 版本为中心对称运动方式,需配套带有一通道恒压的三通道压电控制器。

平稳和准确的扫描圆形驱动

精准圆形驱动控制,可以通过精切定位XY平台的每一轴,采用正弦波90°相差输入,也可以通过PID修正位移进行调整,根据频率幅值以及负载使得驱动控制平稳准确。

应用实例-镜架二维XY调节

P16.XY二维压电扫描台以其大承载、高频率等特点,应用于光路调整实验中,带载大镜架做XY轴精密运动。

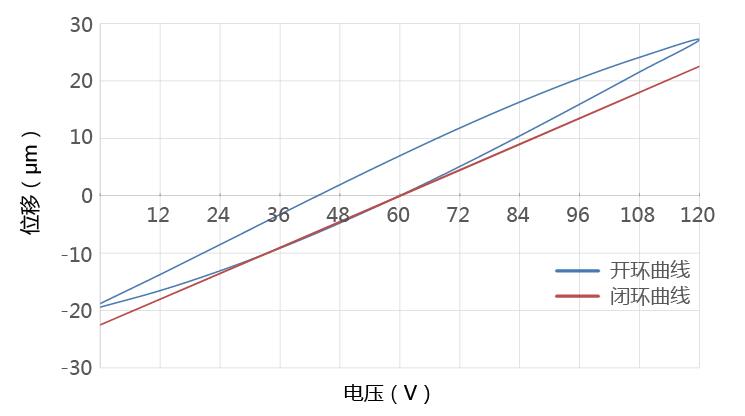

位移与电压曲线

谐振频率与负载曲线

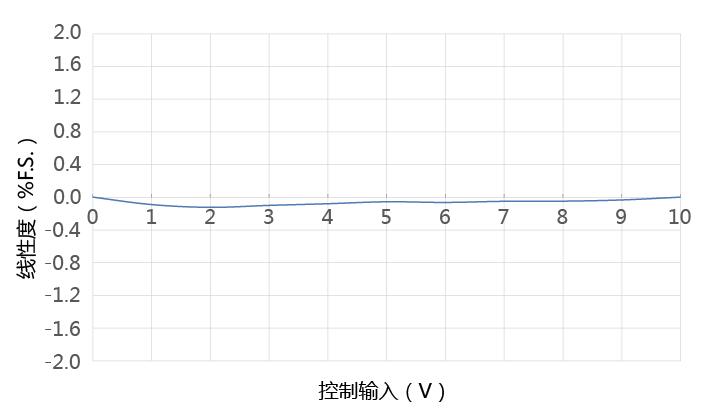

线性度曲线


产品应用


 图像处理与稳定

 精密定位

 光学捕获

 扫描显微

 干涉/计量

 半导体测试

 表面检测

 光学计量

 光学显微成像

 SPM扫描显微

 掩模/晶圆定位

 生物技术


P16全系列产品




P16.XY50二维 50μm/轴运动范围

P16.XY80二维 ±40μm/轴运动范围

P16.XY100二维 ±40μm/轴运动范围



    技术参数

型号

尾缀S-闭环

P16.XY100S

P16.XY100K

单位

尾缀K-开环

  运动自由度

XY

XY



  运动和定位

  驱动控制

3 路驱动,2路传感

3 路驱动

  标称行程范围(0~100V)

±33/轴

±33/轴

µm/轴±10%

  行程范围(0~120V)

±40/轴

±40/轴

µm/轴±10%

  传感器类型

SGS

-



  通孔尺寸

Ø20

Ø20

mm

  分辨率

2.5

1

nmtyp.

  闭环线性度

1

-

%F.S.

  闭环重复定位精度

0.5

-

%F.S.

  俯仰/偏航/滚动

<25

<25

µrad

  机械性能

  运动方向推/拉力

30/30

30/30

N

  运动方向刚度

X0.5/Y0.5

X0.5/Y0.5

N/µm±20%

  空载谐振频率

600

600

kHz±20%

  空载阶跃时间

10

1.6

ms±20%

  承载能力

1.5

1.5

Kg

  驱动性能

  静电容量

3.6

3.6

μF/轴±20%

  其他

  材质

钢、铝

钢、铝



  重量

220

220

g±5%

** 可定制低温版本及高真空版本。

***连接器可定制。

注:以上所提参数与测试环境、测试设备有关。

注:以上参数是采用E00/E01系列压电控制器测得,Max.驱动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。
