P12.XYZ三维XYZ轴压电扫描台,结构紧凑,外形尺寸60×60×24mm或70x70x24mm(对应不同中心孔尺寸),行程可达100μm。压电驱动、无摩擦、柔性铰链导向系统使得这一系列产品实现纳米级的分辨率,毫秒级的响应时间,台体中心中孔尺寸达Φ25mm,适合于显微及扫描中的样品定位。


产品特点


 三维XYZ向运动

 行程100μm/轴

 承载0.6kg

 通孔尺寸:Ø25mm

 闭环重复定位精度高

 响应速度快

 真空版本可选

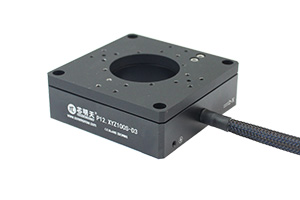

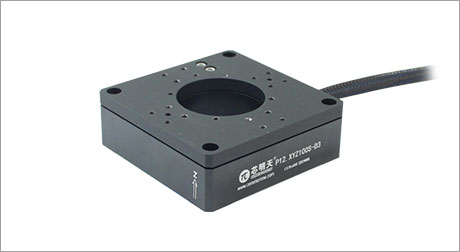

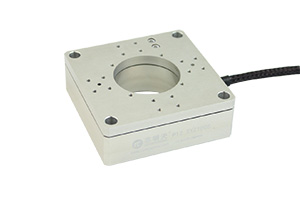

产品实物图

产品运动示意图

台体采用放大机构设计,运动行程范围大

小体积、大位移、中心通孔

P12系列压电扫描台采用机构放大设计原理,较小的体积外形,尺寸仅为60×60×24mm,P12.XYZ可以实现100μm/轴的扫描范围,中心通孔可选25mm或35mm,35mm通孔对应台体外形尺寸为70×70×24mm。
      台体采用FEA有限元分析优化设计,具有零摩擦、高导向精度、纳米级分辨率等优点。
      P12系列压电扫描台内置高可靠性表面绝缘压电陶瓷,扫描台的可靠性与稳定性。

平稳和准确的扫描圆形驱动

精准圆形驱动控制,可以通过精切定位XY平台的每一轴,采用正弦波90°相差输入,也可以通过PID修正位移进行调整,根据频率幅值以及负载使得驱动控制平稳准确。

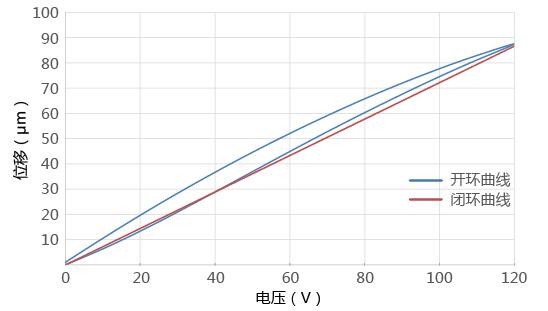

位移与电压曲线

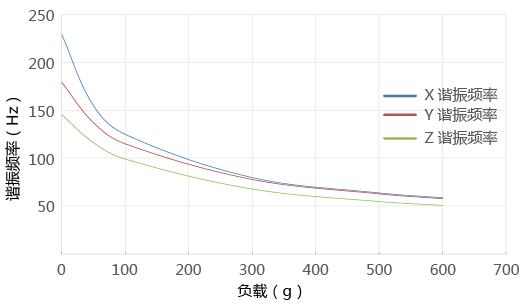

谐振频率与负载曲线

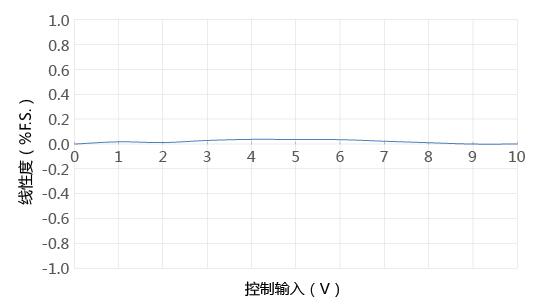

线性度曲线

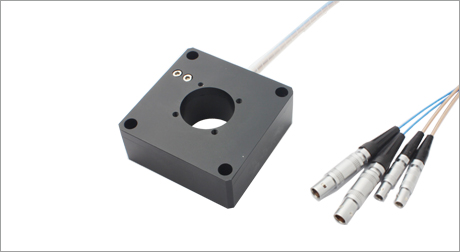

定制版

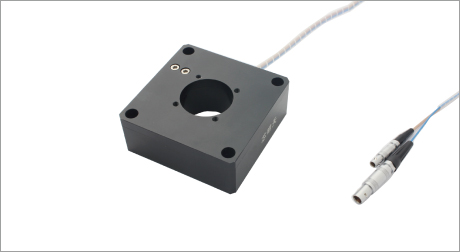

定制版


产品应用


 图像处理与稳定

 精密定位

 光学捕获

 扫描显微

 干涉/计量

 半导体测量

 表面检测

 光学计量

 光学显微成像

 SPM扫描显微镜

 掩模/晶圆定位

 表面结构分析


相关产品


P12系列压电扫描台包括X/XY/XZ/XYZ四种运动结构形式,可以满足1~3维大行程扫描或定位的应用需求。同时,P12具有两种通孔直径可供选择,分别为25mm、35mm。


P12.X一维 100μm运动范围

P12.Z一维 100/200/300μm运动范围

P12.XY二维 100μm/轴运动范围

P12.XZ二维 100μm/轴运动范围

P12.XYZ三维 100μm/轴运动范围

    技术参数

型号

尾缀S-闭环

P12.XYZ100S

P12.XYZ100K

单位

尾缀K-开环

  运动自由度

XYZ

XYZ



  运动和定位

3路驱动,3路传感 3路驱动,3路传感

  标称行程范围(0~120V

80

80

µm±10%

  行程范围(0~150V

100

100

µm±10%

  传感器类型

SGS

-



  通孔尺寸

Ø25

Ø25

mm

  分辨率

3

1

nmtyp.

  闭环线性度

0.1

-

%F.S.

  闭环重复定位精度

0.05

-

%F.S.

  俯仰/偏航/滚动

<15

<15

µrad

  运动方向推/拉力

20/4

20/4

N

  运动方向刚度

X0.3/Y0.25/Z0.2

X0.3/Y0.25/Z0.2

N/µm±20%

  空载谐振频率

X0.23/Y0.18/Z0.15

X0.23/Y0.18/Z0.15

kHz±20%

  空载阶跃时间

30

0.8

ms±20%

 闭环工作频率(-3dB)

-

-

Hz±20%

  承载能力

0.6

0.6

Kg

  静电容量

1.8

1.8

μF/轴±20%

  材质

钢、铝

钢、铝



  重量

260

260

g±5%

** 可定制低温版本及高真空版本。

***连接器可定制。

注:以上所提参数与测试环境、测试设备有关。

注:以上参数是采用E00/E01系列压电控制器测得,Max.动电压可在-20V~150V;对于高可靠的长期使用,建议驱动电压在0~120V。

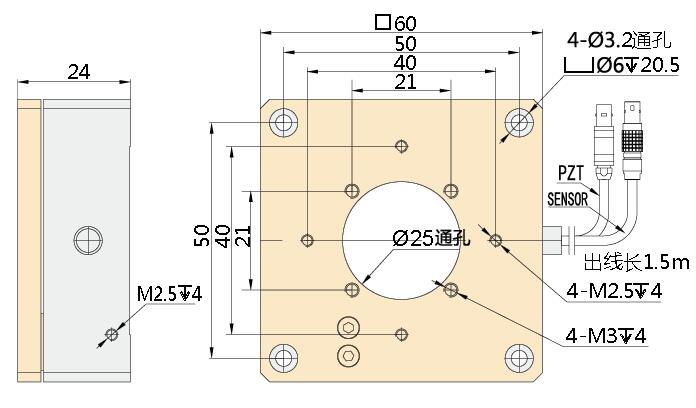

    尺寸图 (点击图片可放大查看)
