压电陶瓷促动器|100M22外螺纹式压电促动器
更新时间:2019-09-05 16:04:47点击次数:1785次

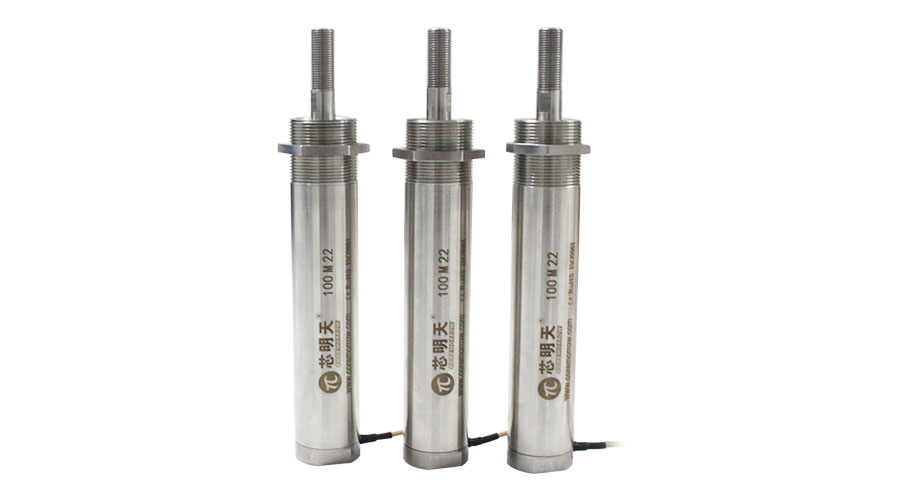

M22系列压电陶瓷促动器是由芯明天公司生产的一款直线运动型压电位移致动器,它的特点是在壳体外具有尺寸为M22的固定用螺纹,且配有相应的六角锁紧螺母,利于固定,同时可提高刚度。

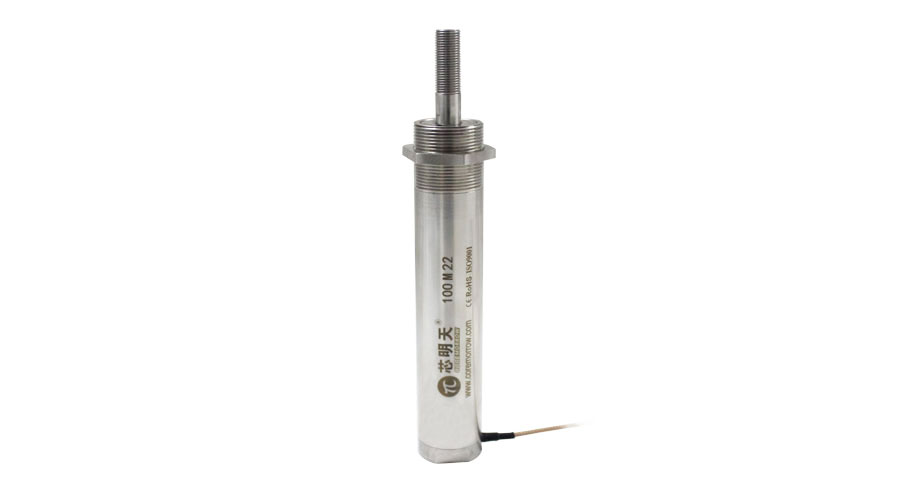

100M22压电陶瓷促动器,100代表它的直线位移范围。
100M22促动器的出力可达4700N,详细参数如下。
型号:
100M22
完整型号:
FPSt150/7/100M22
标称行程:
95μm
刚度:
40N/μm
推/拉力:
4700/700N
静电容量:
39μF
谐振频率:
10kHz
长度:
113mm

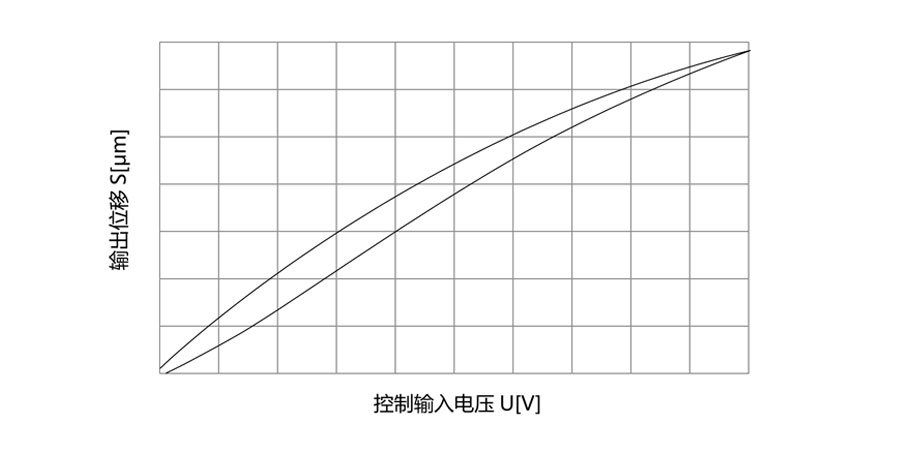

电压与位移曲线
外螺纹式压电促动器为开环式,即内部无闭环反馈传感器,它的电压与位移曲线如下。
移动端连接方式
终端连接可选平头、球头、内螺纹、外螺纹连接结构。
运动调节方式
M22系列压电陶瓷促动器具有两种运动调节方式,一种是通过壳体外螺纹进行的位置调节(粗调),原理类似千分尺;
另一种是通过电压信号控制内部堆叠式压电陶瓷进行位置的超精密调节(精调),在施加电压时,壳体外螺纹压电促动器可跟随电压信号产生伸长、收缩往复运动。
应用举例
光束偏转、光路调整、镜片调节架、计量、干涉、主动和适应光学、减震抑震、精密机械和机械加工等。
参数可定制

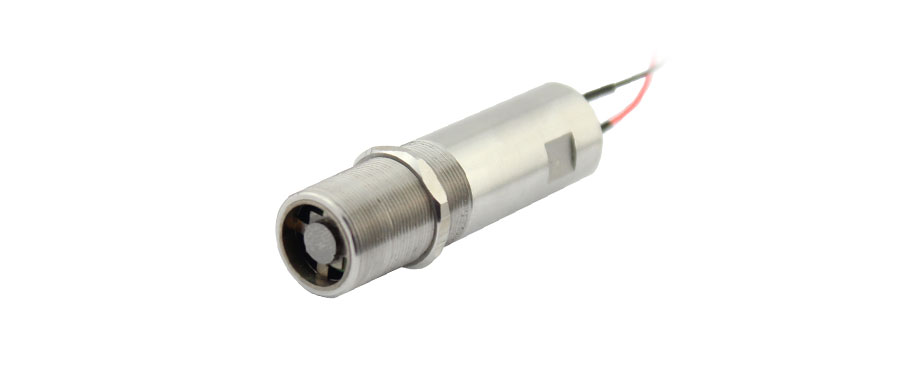

芯明天可根据您的使用要求定制外形尺寸、连接方式、位移、驱动电压等,下图为一款定制型的外螺纹压电促动器。
