芯明天四通道模拟与数字式压电控制器

更新时间：2020-01-19 09:23:32点击次数：2549次
芯明天E70.D4S是一款小体积、大功率、低功耗、高带宽、低纹波噪声的四通道模拟与数字式压电控制器。采用专用运放电路保证了高压大电流的输出能力，通过优化传感伺服模块从而提高了PI 调节与控制的精准度与稳定性，可靠的抗干扰设计保证了控制器的高频响应速度。

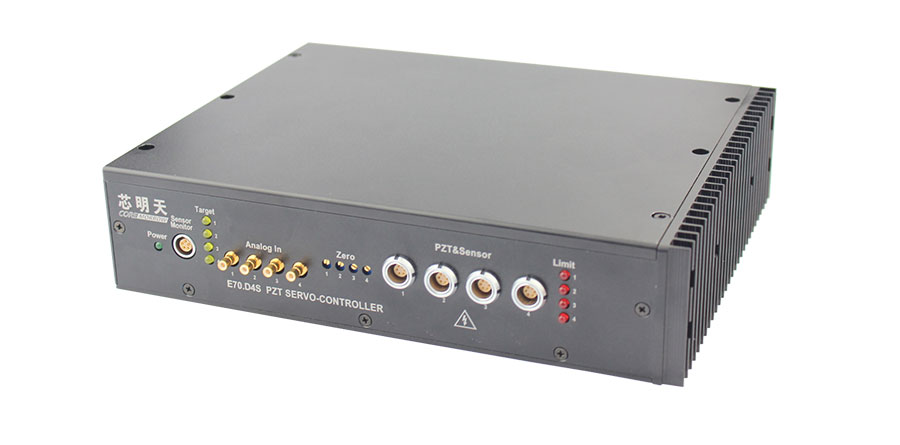

E70.D4S
该控制器具有多种通信接口，实现与上位机实时通信，支持上位机软件二次开发。同时还具有四个模拟信号的位置控制输入端口，便于与其他数字及模拟控制信号集成。操作模式的变换也可通过外部接口进行控制。上位机通信软件可设置电压与位移等参数。可应用在倾斜、俯仰、偏摆/ 差分驱动等高可靠系统领域中。




驱动原理





频率负载曲线





面板介绍

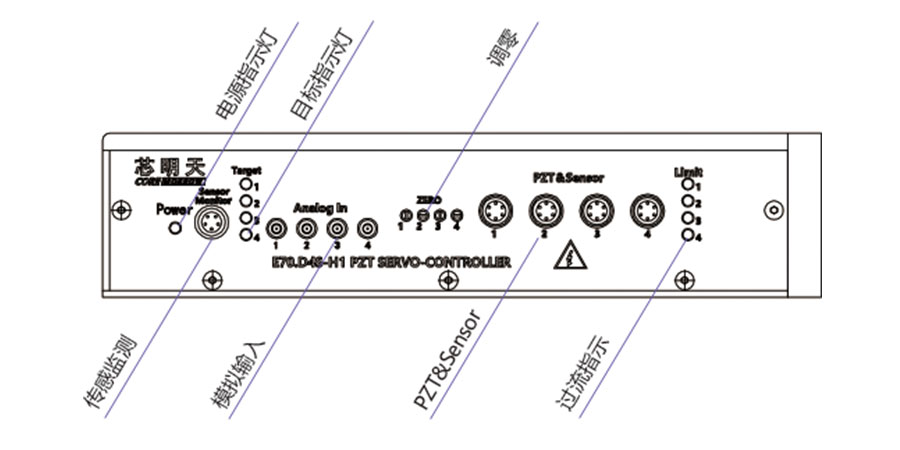

前面板

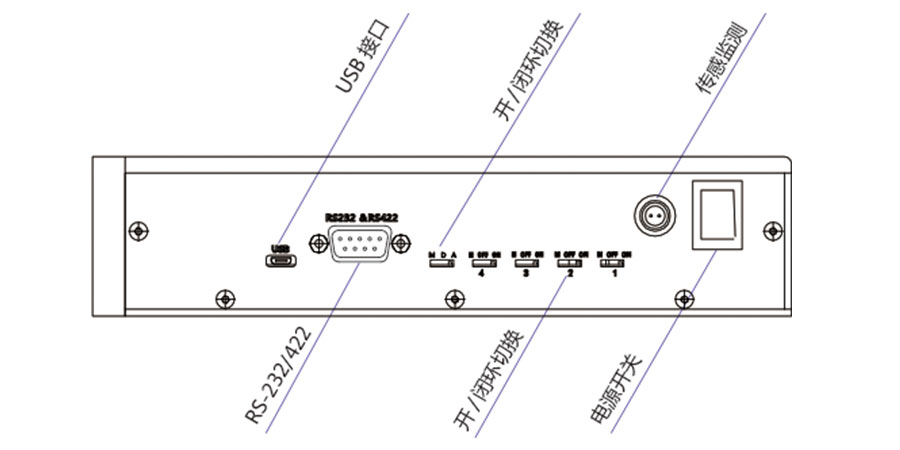

后面板




技术参数

型号：E70.D4S
通道数：4
模拟输入：0~10V
输出电压：0~120/150V
峰值电流：1A/通道
平均电流：70mA/通道
放大器带宽：10kHz/通道
传感器类型：SGS
伺服特性：P.I+低通+陷波
上位机软件控制功能：输出电压和位移、波形控制、设定参数
通信接口：RS-232/422、USB
工作温度：0~50°C
尺寸：213×165×48.5m
重量：2.1kg

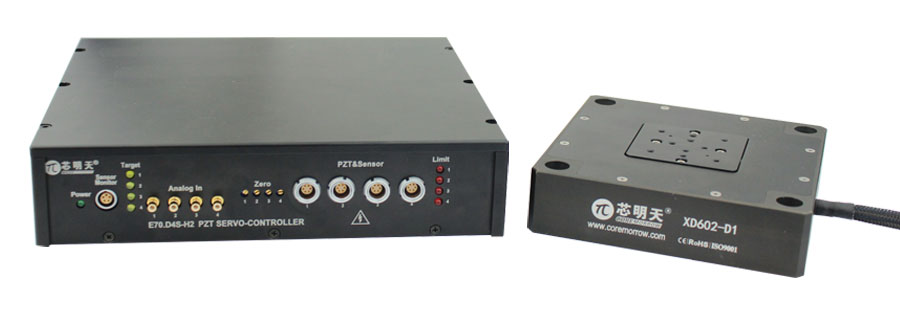

驱动压电类产品

E70.D4S压电控制器输出电压、频率可调，用于驱动控制以压电陶瓷为驱动源的压电纳米定位产品，如压电促动器、压电纳米定位台、压电物镜定位器、压电偏转镜等。
针对压电纳米定位产品的不同应用，对压电控制器会有不同的参数要求。芯明天具有多种标准压电陶瓷控制器，可针对科研、实验、工业等不同应用提供合适的解决方案。同时，我们也提供压电陶瓷控制器的定制服务，根据具体使用的要求，定制输出电压、频率、功率、体积等参数。
