超精密快速刀具微进给！

更新时间：2020-03-01 11:07:58点击次数：1977次
P93 系列快速刀具定位台可输出的最大行程为 118μm，可选配 LVDT 位移传感器或 CAP 电容传感器，通过出厂前标定，可使得驱动电压与输出位移成线性关系。传感器输出0-10V 电压信号，对应定位台的 0μm 至满行程范围。



特点

• 超高精度
• 行程可达 118μm
• 承载能力可达 20kg
• 响应速度达 7ms
• 高刚度


工作原理

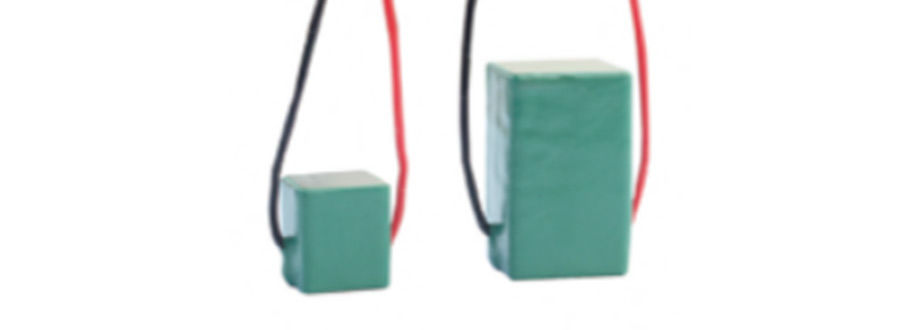

P93 快速刀具伺服系统内部是由 PZT 压电陶瓷驱动，其工作原理是利用 PZT 压电陶瓷的逆压电效应，即在压电陶瓷的两极施加电压，压电陶瓷沿极化方向产生微形变。PZT 压电陶瓷具有高分辨率、高响应速度、大出力等特性，在微位移领域获得了广泛的应用。



可选配闭环传感器

P93 快速刀具定位台可选配集成 LVDT 位移传感器或 CAP 电容传感器，以消除 PZT 压电陶瓷的迟滞与蠕变特性。



可定制温度传感器

可定制温度传感器，以实现过温保护和安全保护功能。


应用

• 金刚石钻头进给
• 精密金属加工
• 高速工具控制
• FTS快刀伺服车削系统
• 工件定位
• 精密加工与研磨
• 大负载工件精密定位

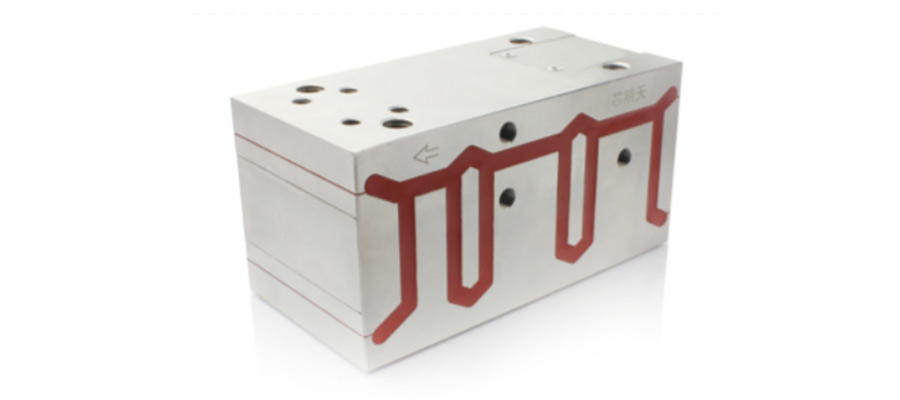

大刚度

快速刀具定位台台体材料采用不锈钢材质以确保加工过程中的稳定性，结构稳定可靠，加工精度不会因颤动而受影响。快速刀具定位台的刚度远大于常规压电纳米定位台。

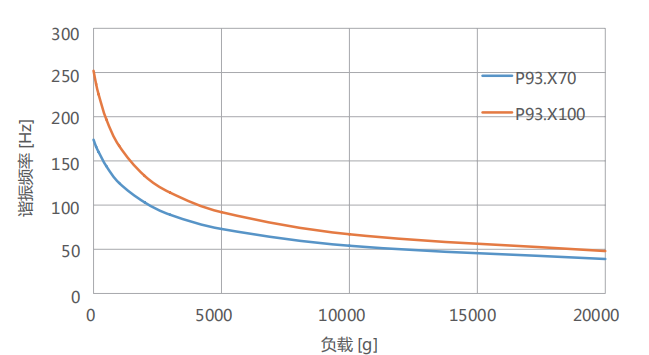

频率负载曲线

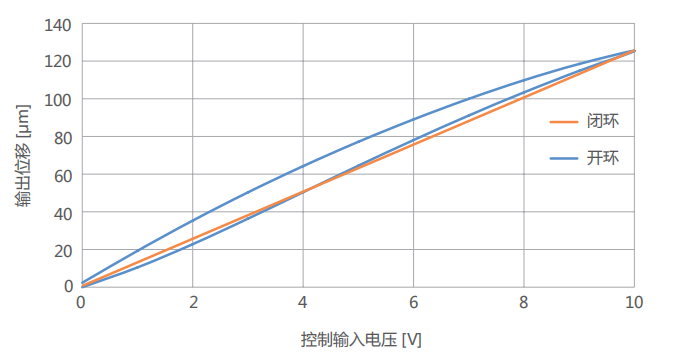

开/闭环曲线

注：施加至内部压电陶瓷的电压为控制输入电压的12倍。

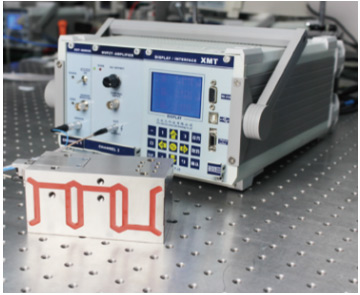

配套控制器

E01.D1 压电控制器具有输出高功率、高电流的特点，非常适于驱动电容较大的快速刀具定位台。



刀具支架安装图

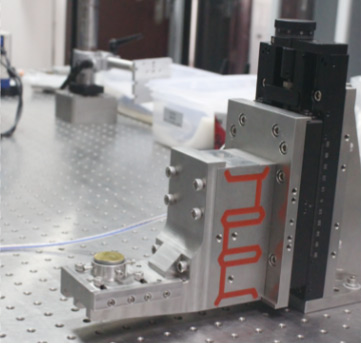

可定制宏微复合快速刀具定位台

手调台与 P93 快速刀具定位台结合使用。

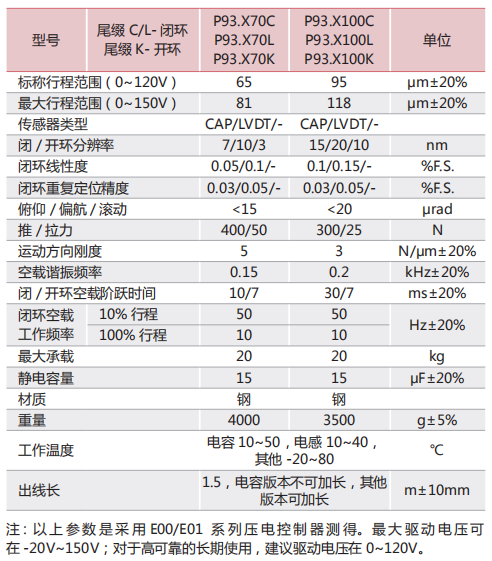

技术参数
