粗调与精调相结合的直线压电螺钉，分辨率达亚纳米级！

更新时间：2022-02-24 13:08:53点击次数：2640次
芯明天N82系列直线压电螺钉采用小巧的结构设计，将宏动粗调与压电精调结合于一体。使用操作简单方便，容易集成。可用于高精度镜架调节、运动台驱动、微调节等应用。




特点



•手动调节与压电调节相结合
•粗调9.53mm
•精调16μm


应用



•镜片调节架
•运动平台驱动器
•宏微操作调节等

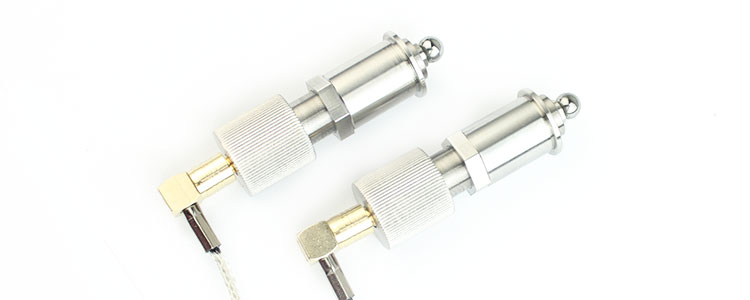

宏微复合结构



压电螺钉是手动粗调与压电精调相结合的直线压电促动器，手调行程可达9.53mm，精调行程16μm。使用过程中可以通过手动粗调节mm级大行程，再通过压电精调实现nm级的位移与精度，适用于大行程且具有高精度要求的应用。

1）宏动粗调

N82系列压电螺钉的宏动粗调是通过外部壳体上的微细螺纹来实现的，手动旋转滚花部分进行直线的宏动调节。
该宏动调节对螺纹的加工精度要求非常高。



2）微动粗调

N82系列压电螺钉的内部集成了PZT压电陶瓷，通过对其施加电压来实现压电螺钉的微动精调运动。

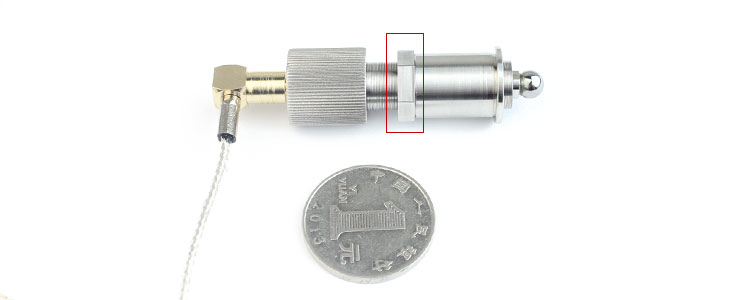

3）锁紧螺母

针对宏动调节，配备有锁紧螺母，可对宏动调节后的位置进行锁定。

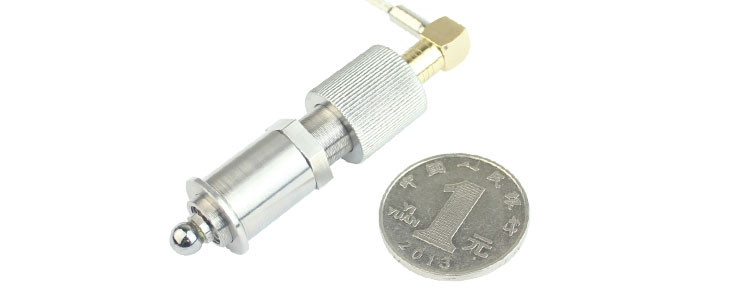

体积小易集成



N82系列压电螺钉的外形尺寸小巧，适于集成，例如用于镜片调节架。它既可以进行镜片的粗调，又可以进行光学上的精调，一举两得。
此外，它也可以用来单轴或多轴驱动运动平台等。

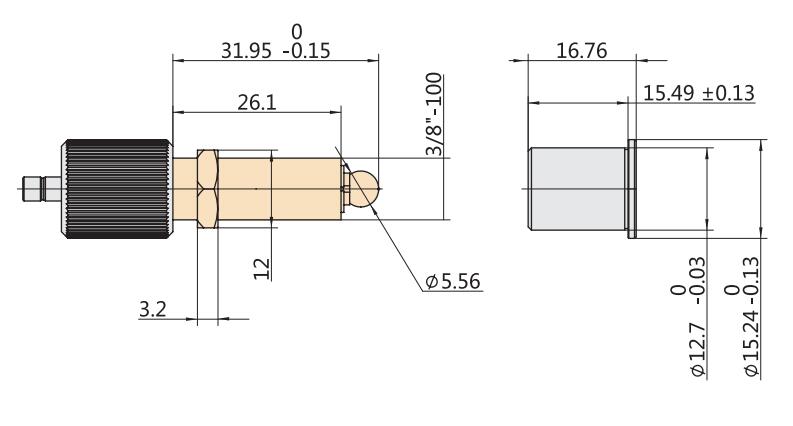

*单位mm

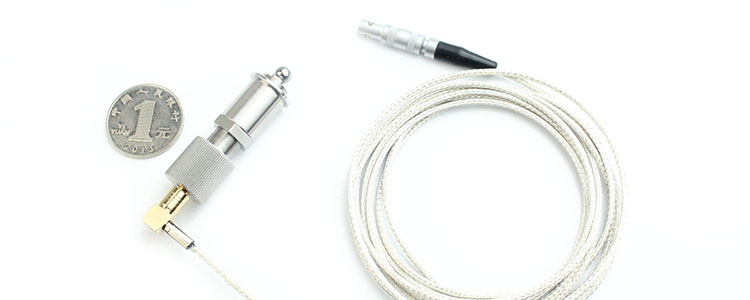

真空兼容



N82.16K-B1系列压电螺钉采用了特殊的真空材料、真空兼容引线、连接器等，为真空兼容版本，可在真空中使用。

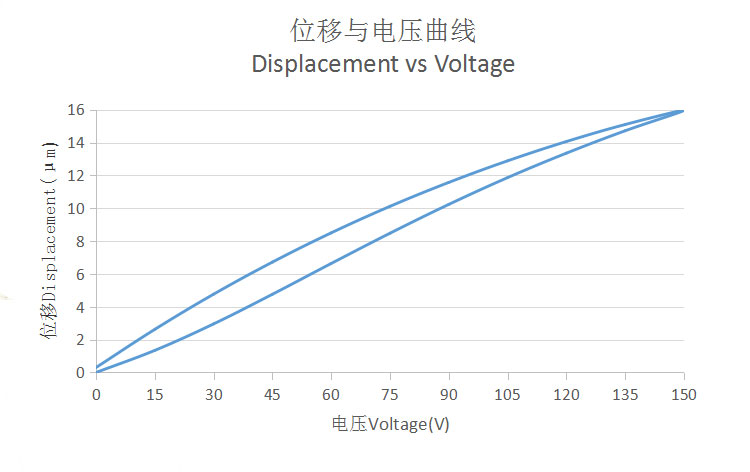

精调整位移与电压曲线

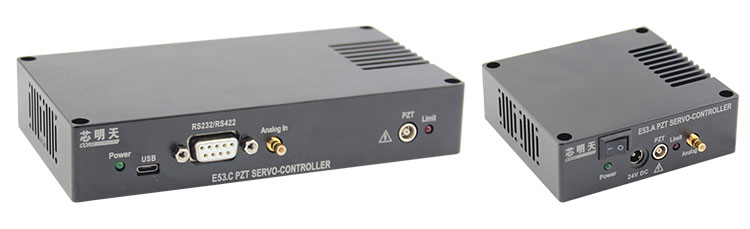

推荐控制器



N82系列压电螺钉的纳米级精调，推荐使用芯明天E53系列压电控制器，它的体积小，带宽可达10kHz，可选择模拟或数字信号进行控制。




技术参数



宏动行程范围：9.53mm
微动行程范围（0~150V）：16μm
微动驱动电压：0~150V
静电容量：0.8μF
工作温度：-25~85℃
材质：钢
