小体积、高性能闭环压电陶瓷控制器|芯明天

更新时间：2022-03-10 11:53:04点击次数：2407次


随着压电技术在各行业的广泛应用，用户对压电控制系统的要求也越来越高。伴随着控制系统集成度的提升以及应用空间的限制，小型化的需求逐渐增多。芯明天针对用户的小型化需求，设计研发了体积小、重量轻的E53.B1S-I系列小体积压电控制器。


E53.B1S-I是专为工业应用设计的闭环控制器,具有小体积、重量轻、单通道、闭环控制的特点。它采用模拟输入信号进行控制，可实现一维压电陶瓷的闭环控制。它不仅能满足受限应用中对体积的高要求，且提供了常规性的参数性能。
可定制工业式接线端子连接。

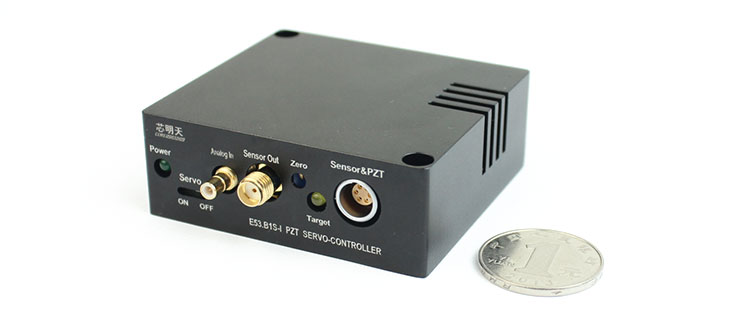

小体积闭环控制器

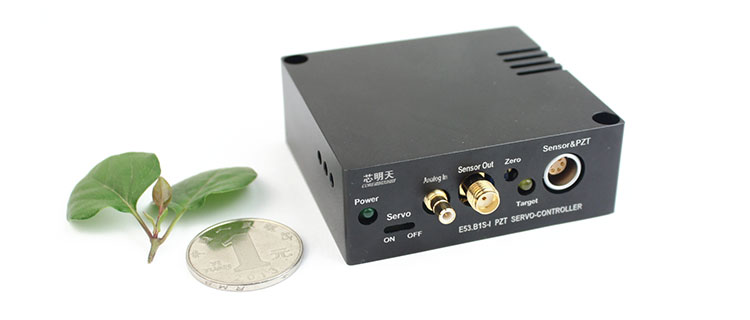

E53.B1S-I压电陶瓷控制器的体积仅有64mm×59mm×23.5mm，小体积内集成了完整的闭环系统，其中包含了闭环模拟控制电路、信号处理及功率放大电路等，可以实现一维闭环压电陶瓷产品的驱动控制。例如：PZT压电叠堆陶瓷、压电促动器、压电运动平台等。






低功耗


E53.B1S-I压电陶瓷控制器的静态功耗<2.4W，适用于对功率有限制要求的应用系统，实现闭环控制的同时也实现了更低的功率消耗。






壳体散热


E53.B1S-I采用壳体散热的方式，可以通过系统风扇直接对外壳散热，也可以将它安装固定到金属壳体上通过热量传导散热。







面板介绍



①电源灯：通电后常亮
②Servo开关：开/闭环切换
③模拟输入：模拟电压输入接口
④传感监测：对传感器返回的位置信号的监测输出
⑤调零：调节传感的零点
⑥目标指示：当被控位移偏离目标值时指示灯亮
⑦传感&驱动连接器：传感信号的输入与驱动压电陶瓷的电压输出接口

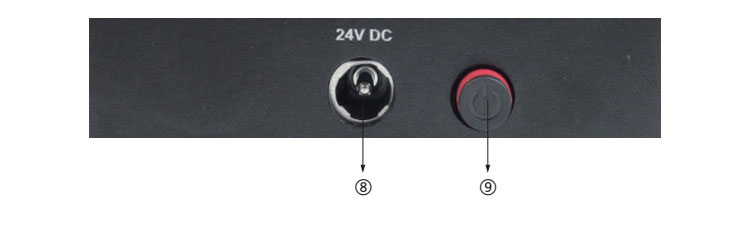

⑧直流DC接口：供电接口
⑨自锁开关：按下，通电；抬起，断电







技术参数


通道数：1通道
标称模拟输入范围：0~10V
输出电压范围：0~120V
峰值电流：82mA
平均电流：27mA
放大器带宽：1kHz
纹波：10mVpp@1.8μF
控制输入连接器：SMB连接器
PZT&SENSOR连接器：LEMO-ECG-0B-306
传感器类型：SGS
传感输出连接器：SMA连接器
工作温度范围：0~50℃
输出短路电流：27mA
静态功耗：<2.4W
尺寸：64×59×23.5mm
重量：97g
供电电压：24VDC/500mA
