升级S38系列小体积压电偏转镜，可自由更换镜片，适于机载光学通信、成像、环境监测

更新时间：2022-07-13 16:20:23点击次数：2916次
随着科学技术的不断进步，特别是激光技术的出现及其在光学领域中的应用，使得对激光操作调整的精度要求不断提高。从经典的光学技术到自适应光学工程，压电陶瓷技术以其精密的微纳控制与超高的调节精度，在光学技术的应用领域中得到不断扩展。

压电偏转镜是以压电陶瓷作为驱动元件，内部采用无回差柔性铰链并联导向结构设计，外部机械结构通过内部多支压电陶瓷的伸缩来实现单轴或多轴角度偏转运动，补偿量小，确保偏转镜具有高的运动精度和稳定性，通过内置高精度传感器进行闭环控制，实现亚微弧度分辨率及微弧度定位精度。

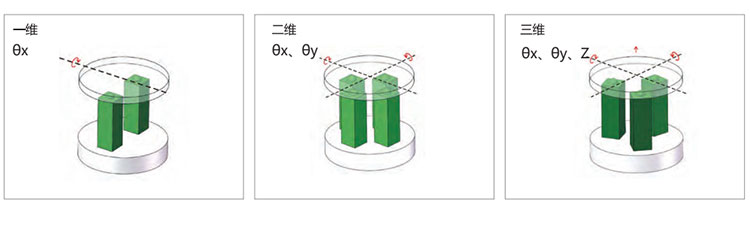

根据压电偏转镜的运动维度，压电偏转镜一般可分为三种运动方式，即一维θx轴偏转运动、二维θx θy偏转运动、三维θx θy偏转及Z向运动。

图片压电偏转镜一般可分为三种运动方式



θx θy二维偏转



芯明天S38-C1压电偏转镜是θx θy二维偏转的压电快反镜，它的行程范围分两种，分别为1.2mrad、2.4mrad。升级后的S38-C1快反镜更具便捷性。并且，S38-C1压电偏转镜易于集成，可通过直角转接集成于笼式结构中。

升级前 压电偏转镜图片

升级前

升级后

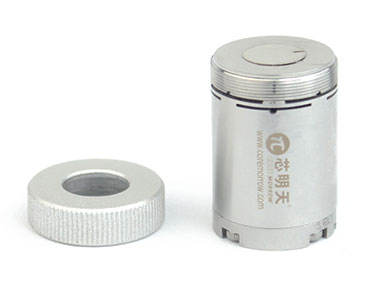

图片S38-C1压电偏转镜




自由更换镜片

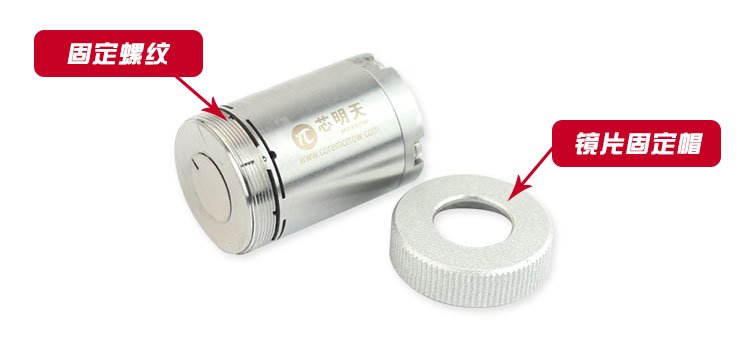

S38-C1系列压电偏转镜采用了运动端螺纹结构设计，配有镜片安装帽，可以根据用户需求对镜片进行更换，与传统的压电偏转镜需要将镜片粘接到运动端面上、无法轻易拆卸相比，S38-C1压电偏转镜可更换镜片的结构设计，为用户的使用增加了便捷性，也使操作更加的简单。

S38-C1系列压电偏转镜采用了运动端螺纹结构设计





超小体积，高动态，适用于机载通信、成像、环境监测等



S38-C1系列压电偏转镜体积小巧，外径仅20mm，高度分为20mm及29mm。它的空载谐频可高达7kHz，适于动态光束偏转应用。它的小体积及动态性使其适于机载，可用于机载的光学通信、光学成像及环境监测等。

例如，在紧急情况下的临时网络通信，可通过无人机搭建网络，而S38-C1系列压电偏转镜的高动态性及高偏转精度，可快速保持网络的稳定。在通过无人机进行成像拍照时，也可通过S38-C1快反镜的快速光学偏转，使得成像更清晰、稳定。在对偏远地区进行环境监测时，压电偏转镜又为数据的传输提供稳定的通道。

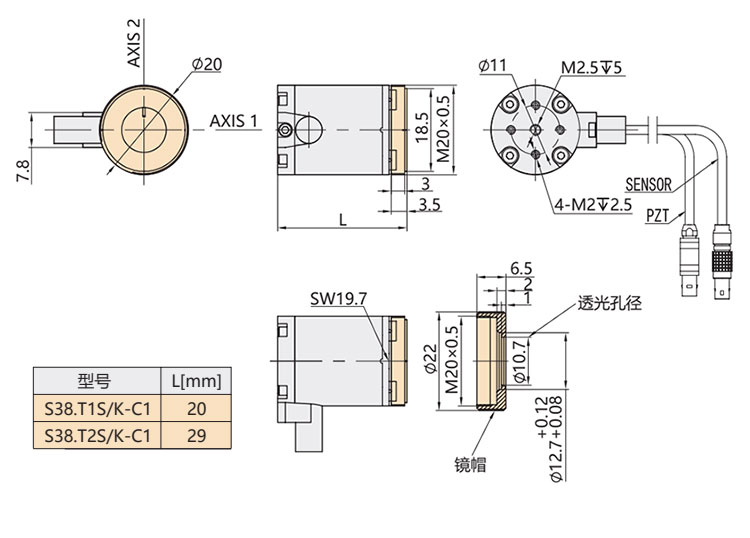

S38-C1压电偏转镜尺寸图

S38-C1压电偏转镜尺寸图




特点



•θx、θy二维偏转
•偏转行程可达2.4mrad
•可选配闭环传感器
•可选配直角转接结构




应用



•光路调节
•激光通信
•光路稳定
•激光快速扫描




技术参数



型号：S38.T1S/K-C1
运动自由度：θx、θy
驱动控制：3路驱动
标称偏转行程：1或±0.5mrad（≈±103秒）@100V
偏转范围：1.2或±0.6mrad（≈±123秒）@120V
传感器类型：SGS/-
闭/开环分辨率：0.03/0.01μrad（＜0.01秒）
闭环线性度：0.3%F.S.
闭环重复定位精度：0.1%F.S.
空载谐振频率：7000Hz
静电容量：1.6μF/轴
材质：钢、铜
重量（不含线）：50g

型号：S38.T2S/K-C1
运动自由度：θx、θy
驱动控制：3路驱动
标称行程范围：2或±1mrad（≈±206秒）@100V
偏转范围：2.4或±1.2mrad（≈±247秒）@120V
传感器类型：SGS/-
闭/开环分辨率：0.07/0.02μrad
闭环线性度：0.4%F.S.
闭环重复定位精度：0.2%F.S.
空载谐振频率：2000Hz
静电容量：3.6μF/轴
材质：钢、铜
重量（不含线）：60g
