新闻动态当前位置：产品首页 >> 新闻动态>> 行业新闻

压电陶瓷的静态特性之压电陶瓷的位移与出力

更新时间：2021-04-19 10:55:39点击次数：5532次

在无预紧力及恒定负载条件下，F=衡量

压电陶瓷在恒力或者恒定质量下，陶瓷被压缩量的公式如下：


（1.1）

变化位移ΔL0的计算公式和无外力时是一样的，见公式1.2。


（1.2）

如果施加的外力F的值过大，在没有外加电压的情况下，压电陶瓷可能会发生退极化现象，这个影响主要取决于压电陶瓷材料，我们可以通过施加电场的方式来对陶瓷重新极化，但施加外力F超过了陶瓷材料的限定值，陶瓷将不能被重新极化，还可能损坏内部的陶瓷薄片。因此，施加的外力不要超过陶瓷材料的临界值。下图为陶瓷在受到恒力的条件下，位移和电压的关系。



图1.1 在恒定负载条件下位移和电压曲线

负载为恒力时，压电陶瓷将被压缩，压缩量取决于陶瓷的刚度及负载力的大小，施加标称电压，压电陶瓷在被压缩后的基础上伸长标称位移。


在无预载力低刚度负载条件下

ΔL≈ΔL0（kL/kA+kL）
ΔL：位移
ΔL0：标称位移
kL：负载的刚度
kA：压电陶瓷刚度



图1.2 无预载力低刚度负载条件下位移与电压曲线

 受到变力时，压电陶瓷的位移会有一定的损失，具体损失大小取决于外部弹簧的刚度。



在无预载力大刚度负载条件下

Feff≈Fmax（kL/kA+kL）
Feff：有效出力
Fmax：最大出力
kL：负载的刚度
kA：压电陶瓷刚度
要产生更大的出力时，负载的刚度要大于陶瓷的刚度。



图1.3 无预载力大刚度负载条件下位移与电压曲线



有预载力低刚度条件下

另外，在有预载力的、低刚度负载的条件下，由于预紧力会像重物压陶瓷一样致使陶瓷被压缩一定位移，且由于负载一定刚度的结构会使陶瓷损失部分位移。因此负载的刚度一定要比陶瓷的刚度小一个数量级。



图1.4 有预载力低刚度负载条件下位移和电压曲线



变化的外部负载和力，F=f（ΔL）

我们通过使用外加弹簧来产生变化的外力。因为弹簧的特性，外力随着陶瓷的位移的增加而增加。如果外力能被表示成：F =-CFΔL（CF为弹簧刚度）我们能得到下面的致动器位移公式：

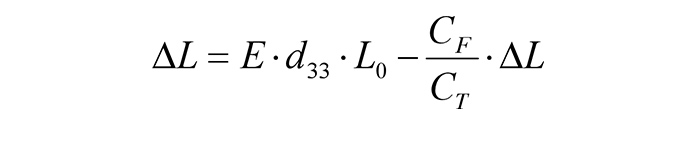

（1.3）

例如：给出的位移与没有外力时的位移关系：

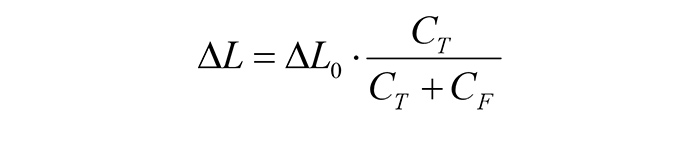

（1.4）

一部分位移用于克服外力，因此最终的位移将变小。如果致动器的刚度和外部弹簧的刚度相等时，致动器仅将达到其正常位移的一半。
例：一个压电陶瓷的刚度是CT=65N/μm。其位移ΔL0在没有外力时为16μm。将这个陶瓷组装在外部机构中以后，预载的刚度CF=0.1CT。对比式（1.4）该位移将减少为14.5μm。如果预载的刚度增加至致动器刚度的70％，CF=0.7CT，CT=46N/μm，此时位移仅仅达到ΔL=9.4μm。
用公式（1.4），我们可以计算出有效力-陶瓷克服外部弹簧


（1.5）

∆L0-没有外部负载的位移；ΔL-有外部负载的位移。

例：一个压电致动器。在没有外部负载时的位移为ΔL0，刚度为CT=65N/μm。外部弹簧的CF=64N/μm。在这种情况下致动器的有效力为431N。当它外部的弹簧刚度50N/μm，有效力为F=379N。

变力作用到陶瓷上会造成整体位移的损失。压电致动器预载力是外力。预载力的值通常为致动器最大负载的1/10。这样陶瓷的位移损失比较小。而且有预载力的致动器可以工作在一定拉力条件下，比较适合动态条件下使用。


出力，ΔL=0

如果这个陶瓷致动器位于两墙之间（无穷大刚度）。那么陶瓷将不会产生位移（见公式1.2）。在这种情况下，致动器产生最大出力为Fmax这个力称之为出力。
计算公式如下：


（1.6）

在实际情况下，无限刚度的墙壁加持压电致动器是不现实的。出于这个原因致动器不会在现实中达到其理论上的最大出力。另外，如果执行器产生了最大出力，那么它将不会产生位移。


产品首页| 产品应用|服务中心|新闻动态|关于芯明天|联系我们

微信公众平台

扫一扫， 获取芯明天更多信息

地址：黑龙江省哈尔滨市南岗区学府路191号创业孵化产业园I2栋1层

电话：0451-86268790

压电 · 纳米 · 运动

Copyright @ 版权所有 哈尔滨芯明天科技有限公司 黑ICP备16009173号-1 纳米定位 纳米定位工作台 压电陶瓷控制器 压电陶瓷驱动电源 压电陶瓷
