XD700 系列压电促动器，是机械封装壳体并外带风冷散热接口的压电促动器，其方便与外部机械结构安装固定，适用于动态应用场景。

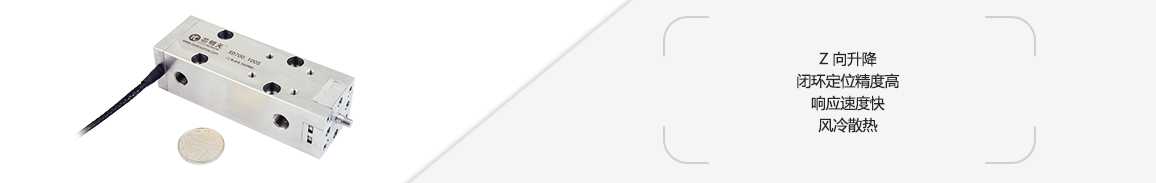

产品特点
|
|
|
|
|
|
|
|
|
|
|

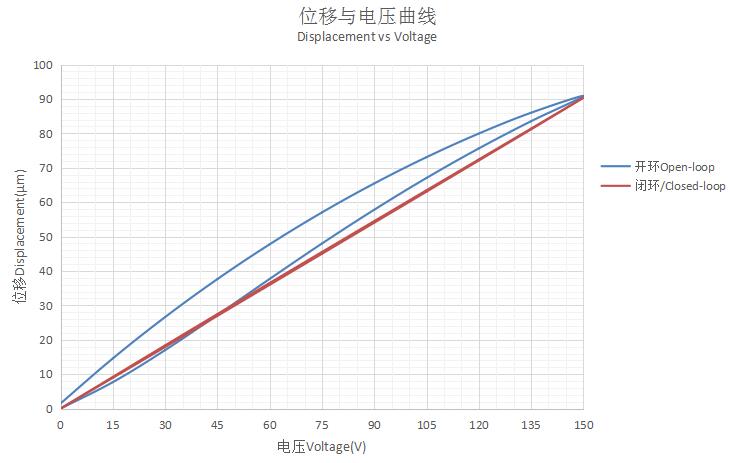

电压与位移曲线
|
线性度曲线
|

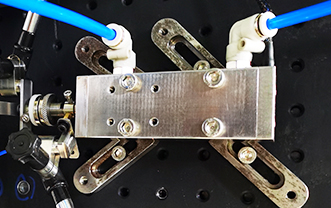

风冷散热
|
|

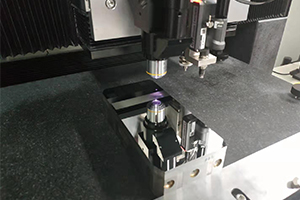

导光板模具加工
|
| 技术参数 | |||
|
型号 |
XD700.100S-B |
XD700.100K-B |
单位 |
|
运动自由度 |
Z |
Z |
|
|
标称直线行程范围（0~120V） |
68 |
68 |
μm±10% |
|
直线行程范围（0~150V） |
85 |
85 |
μm±10% |
|
传感器类型 |
SGS |
- |
|
|
闭/开环分辨率 |
2.5 |
1 |
nm |
|
闭环线性度 |
0.3 |
- |
%F.S. |
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
推/拉力 |
1200/200 |
1200/200 |
N |
|
运动方向刚度 |
10 |
10 |
N/μm±20% |
|
空载谐振频率 |
5000 |
5000 |
Hz±20% |
|
静电容量 |
9 |
9 |
μF±10% |
|
台体材料 |
钢 |
钢 |
|
|
电缆长度 |
1.5 |
1.5 |
m±10mm |

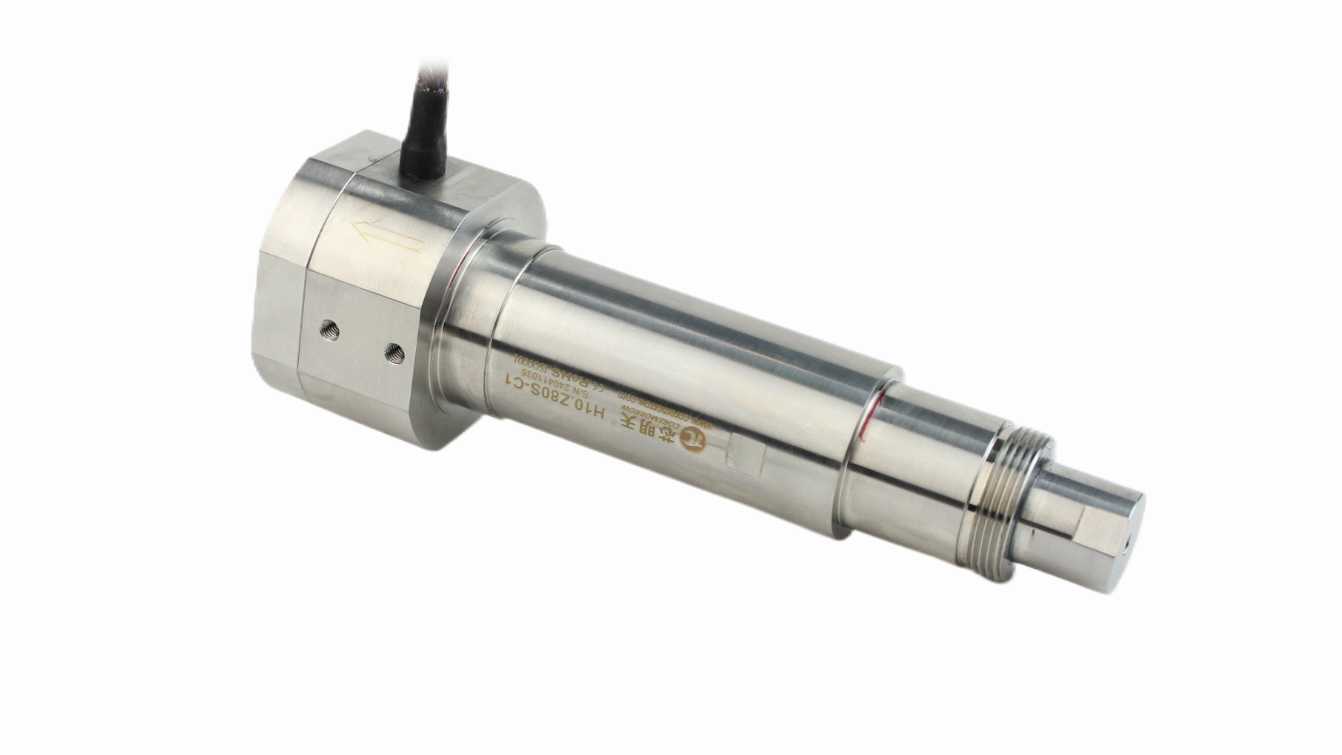

*注：对于高可靠的长期使用，建议驱动电压在 0~120V。选择闭环控制，线性度、重复定位精度高。安装预紧力一般不超过出力的 20%。参数、尺寸可根据客户要求定制。
应用案例
|
PCR检测
|
笼式结构
|
低温真空
|
|
导光板模具精密撞点设备
|
3D光纤端面检测/光学移相
|
振动激励
|
|
锡膏厚度检测
|
