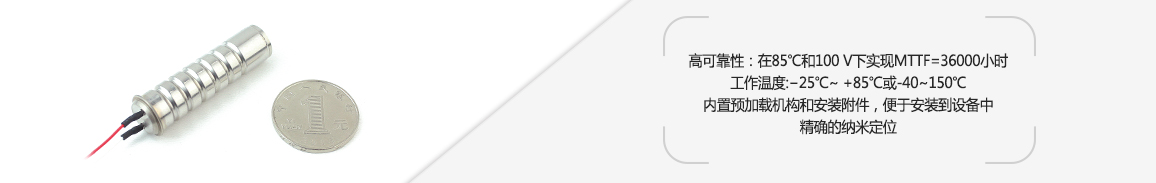

产品特点
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注：MTTF（Mean Time To Failures）为平均失效前时间;
|

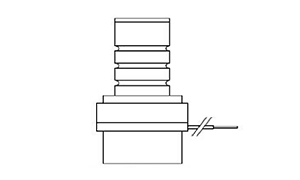

内螺纹类型
|

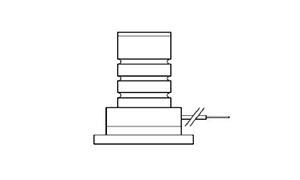

法兰类型
|

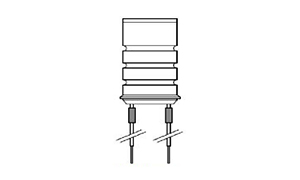

无法兰类型
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 (工作温度范围-25~85℃) | |||||||
|
型号 |
标称位移 |
推/拉力 |
静电容量 |
谐振频率 |
类型 |
重量 |
长度L |
|
H550C801ND0LF |
55±8 |
800/- |
6.4 |
12 |
内螺纹 |
50 |
58.4 |
|
H700C801ND0LF |
70±15 |
800/- |
8.2 |
8 |
内螺纹 |
56 |
78.4 |
|
H800C801ND0LF |
80±15 |
800/- |
9.3 |
8 |
内螺纹 |
56 |
78.4 |
|
H101C801ND0LF |
103±15 |
800/- |
11 |
8 |
内螺纹 |
61 |
98.4 |
|
H550C801FD0LF |
55±8 |
800/- |
6.4 |
12 |
法兰 |
54 |
52.4 |
|
H700C801FD0LF |
70±15 |
800/- |
8.2 |
8 |
法兰 |
60 |
72.4 |
|
H800C801FD0LF |
80±15 |
800/- |
9.3 |
8 |
法兰 |
60 |
72.4 |
|
H101C801FD0LF |
103±15 |
800/- |
11 |
8 |
法兰 |
65 |
92.4 |
|
H500C451WD1-A0LF |
52±8 |
450/- |
3.3 |
22 |
无法兰 |
8 |
44.5 |
|
H550C801WD1-A0LF |
55±8 |
800/- |
6.4 |
18 |
无法兰 |
16 |
44.4 |
|
H700C801WD1-A0LF |
70±15 |
800/- |
8.2 |
10 |
无法兰 |
22 |
64.4 |
|
H800C801WD1-A0LF |
80±15 |
800/- |
9.3 |
10 |
无法兰 |
22 |
64.4 |
|
H101C801WD1-A0LF |
103±15 |
800/- |
11 |
9 |
无法兰 |
27 |
84.4 |
|
H550C172WD1-A0LF |
52±8 |
1700/- |
12 |
20 |
无法兰 |
26 |
44.4 |
|
H550C302WD1-A0LF |
52±8 |
3000/- |
26 |
18 |
无法兰 |
55 |
45.4 |
|
H700C302WD1-A0LF |
68±15 |
3000/- |
32 |
12 |
无法兰 |
76 |
65.4 |
|
H101C302WD1-A0LF |
95±15 |
3000/- |
44 |
9 |
无法兰 |
91 |
85.6 |
|
H101C362WD1-A0LF |
95±15 |
3600/- |
54 |
9 |
无法兰 |
113 |
85.6 |
|
H151C362WD1-A0LF |
140±18 |
3600/- |
85 |
7 |
无法兰 |
154 |
125.4 |
注：标称行程是在 0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在 0~120V。安装预紧力一般不超过出力的 20%。
| 技术参数 （工作温度范围-40~150℃） | |||||||
| 型号 |
标称位移
[μm]
|
推/拉力
[N]
|
静电容量
[μF]±20%
|
谐振频率
[kHz]±20%
|
类型 |
重量
[g]
|
长度L
[mm]±0.5
|
| T170C801ND0LF | 19±3 | 800/- | 1.3 | 14 | 内螺纹 | 46 | 38.4 |
| T340C801ND0LF | 39±6 | 800/- | 2.6 | 12 | 内螺纹 | 50 | 58.4 |
| T510C801ND0LF | 58±9 | 800/- | 3.9 | 10 | 内螺纹 | 56 | 78.4 |
| T680C801ND0LF | 77±12 | 800/- | 5.1 | 8 | 内螺纹 | 61 | 98.4 |
| T170C801FD0LF | 19±3 | 800/- | 1.3 | 14 | 法兰 | 50 | 32.4 |
| T340C801FD0LF | 39±6 | 800/- | 2.6 | 12 | 法兰 | 54 | 52.4 |
| T510C801FD0LF | 58±9 | 800/- | 3.9 | 10 | 法兰 | 61 | 72.4 |
| T680C801FD0LF | 77±12 | 800/- | 5.1 | 8 | 法兰 | 65 | 92.4 |
| T170C801WD1-A0LF | 19±3 | 800/- | 1.3 | 32 | 无法兰 | 12 | 24.4 |
| T340C801WD1-A0LF | 39±6 | 800/- | 2.6 | 18 | 无法兰 | 16 | 44.4 |
| T510C801WD1-A0LF | 58±9 | 800/- | 3.9 | 12 | 无法兰 | 22 | 64.4 |
| T680C801WD1-A0LF | 77±12 | 800/- | 5.1 | 9 | 无法兰 | 47 | 84.4 |
注：标称行程是在 0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在 0~120V。安装预紧力一般不超过出力的 20%。
| 技术参数 （工作温度范围-25~85℃） | |||||||
| 型号 |
标称位移
[μm]
|
推/拉力
[N]
|
静电容量
[μF]±20%
|
谐振频率
[kHz]±20%
|
类型 |
重量
[g]
|
长度L
[mm]±0.5
|
| S170C201WP1-A0LF | 20±3 | 200/- | 0.5 | 35 | 无法兰 | 4 | 24.5 |
| S170C801FD0LF | 17±3 | 800/- | 1.5 | 20 | 法兰 | 50 | 32.4 |
| S170C801ND0LF | 17±3 | 800/- | 1.5 | 20 | 内螺纹 | 46 | 38.4 |
| S170C801WD1-A0LF | 17±3 | 800/- | 1.5 | 32 | 无法兰 | 12 | 24.4 |
| S340C801FD0LF | 34±6 | 800/- | 3 | 12 | 法兰 | - | 52.4 |
| S340C801ND0LF | 34±6 | 800/- | 3 | 12 | 内螺纹 | - | 58.4 |
| S510C801FD0LF | 51±9 | 800/- | 4.5 | 10 | 法兰 | - | 72.4 |
| S510C801ND0LF | 51±9 | 800/- | 4.5 | 10 | 内螺纹 | - | 78.4 |
| S680C801FD0LF | 68±12 | 800/- | 6 | 8 | 法兰 | - | 92.4 |
| S680C801ND0LF | 68±12 | 800/- | 6 | 8 | 内螺纹 | - | 98.4 |
注：标称行程是在 0~150V的驱动电压下的位移行程；对于高可靠的长期使用，建议驱动电压在 0~120V。安装预紧力一般不超过出力的 20%。
应用案例
|
PCR检测
|
笼式结构
|
低温真空
|
|
导光板模具精密撞点设备
|
3D光纤端面检测/光学移相
|
振动激励
|
|
锡膏厚度检测
|
