P63系列压电纳米定位台为小体积1~3维压电运动平台，平台内部采用无摩擦、无空回的柔性铰链导向机构，采用有限元仿真分析优化，柔性导向系统具有非常高的导向精度，且具有高刚性、高负载、无摩擦、免维护等特点。压电定位台具有非常高的控制精度，分辨率和稳定性可以达到纳米量级，定位稳定时间仅为毫秒量级，运动平台采用无磁材质，使用过程中不受磁场的影响，且压电平台体积小巧、结构紧凑易于集成。

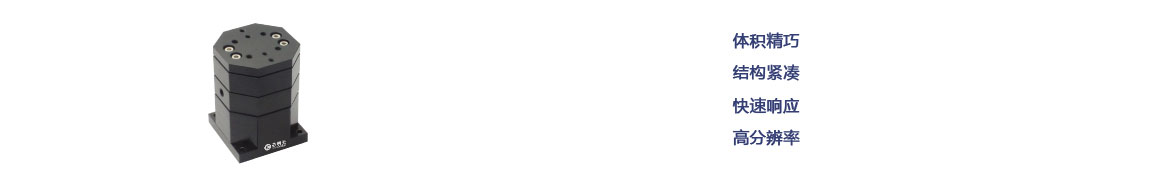

产品特点
|
|
|
|
|
|
|
|
|
|
|
产品运动示意图
|
直驱机构式驱动示意图
|
传感器类型
|
|
快速响应、可选闭环传感 P63 系列纳米定位台是超高精密纳米定位系统，是为 AFM、SPM、STM 等显微扫描纳米操作等应用而设计的，具有超低惯性，响应时间可达 0.3ms，可配置高精度闭环传感器进行高分辨率高速扫描。 |
应用实例：纳米切削 P63系列三维压电纳米定位台已广泛应用于基于SEM在线纳米切削平台的切削力测试实验中。
|

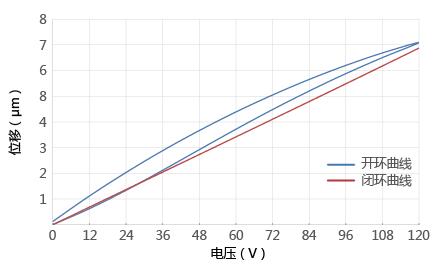

位移与电压曲线
|
|

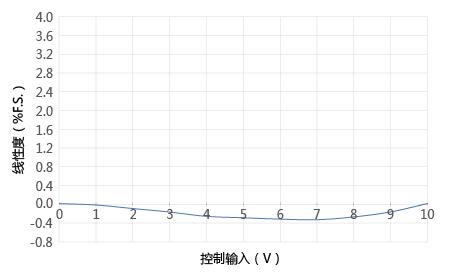

线性度曲线
|
谐振频率与负载曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
P63系列产品
|
P63系列压电纳米定位台，包括X、Z、XY、XZ、XYZ多种运动方式可选。小体积易于集成配套。 |
||||
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P63.XYZ7S |
P63.XYZ7K |
单位 |
|
运动自由度 |
X、Y、Z |
X、Y、Z |
|
|
|
驱动控制 |
3路驱动，3路传感 |
3路驱动 |
|
|
|
标称行程范围（0~120V） |
5.5/轴 |
5.5/轴 |
μm±10% |
|
|
行程范围（0~150V） |
6.8/轴 |
6.8/轴 |
μm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
闭/开环分辨率 |
0.2 |
0.1 |
nm |
|
|
闭环线性度 |
0.4 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
|
俯仰/偏航/滚动 |
<15 |
<15 |
μrad |
|
|
推/拉力 |
7/2 |
7/2 |
N |
|
|
运动方向刚度 |
X0.9/Y1/Z1.2 |
X0.9/Y1/Z1.2 |
N/μm±20% |
|
|
空载谐振频率 |
X0.9/Y0.95/Z1.2 |
X0.9/Y0.95/Z1.2 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
1.5 |
0.3 |
ms±20% |
|
|
闭环空载 工作频率 |
10%行程 |
200 |
200 |
Hz±20% |
|
100%行程 |
50 |
50 |
||
|
承载能力 |
0.4 |
0.4 |
kg |
|
|
静电容量 |
0.8/轴 |
0.8/轴 |
μF±20% |
|
|
材质 |
铝 |
铝 |
|
|
|
重量 |
160 |
160 |
g±5% |
|
*若此工作频率已接近或超过谐振频率，建议在小于谐振频率以下使用，若在此频率下工作，输入电压要足够小，请从小信号逐渐调试。开环使用时可达到的工作频率大于此频率。
** 可定制低温版本及高真空版本。
***连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
