P92.X20系列压电快速刀具定位台是专为超精密车削而设计的 快速刀具微进给平台，它采用直驱式驱动结构，承载力大、 频率高，且采用电容式闭环传感器，具有纳米级定位精度。

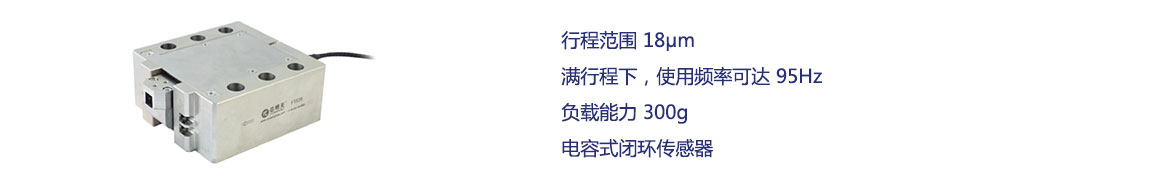

产品特点
|
|
|
|
|
|
|
|
|
|
|
产品运动示意图
|
加工效果图
|
加工效果图
|
|

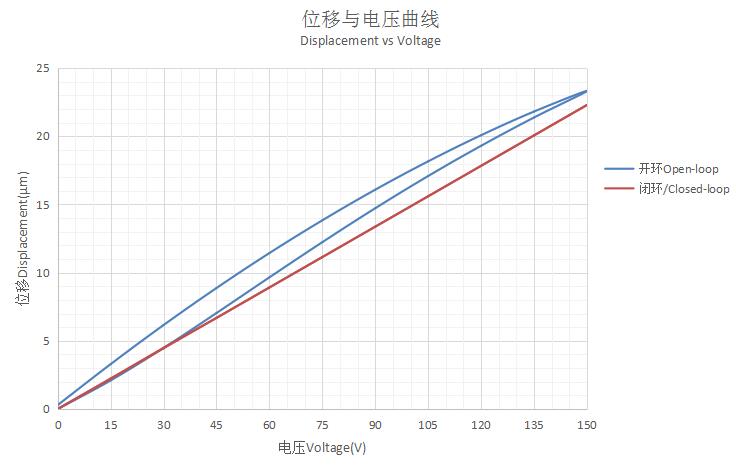

位移与电压曲线
|

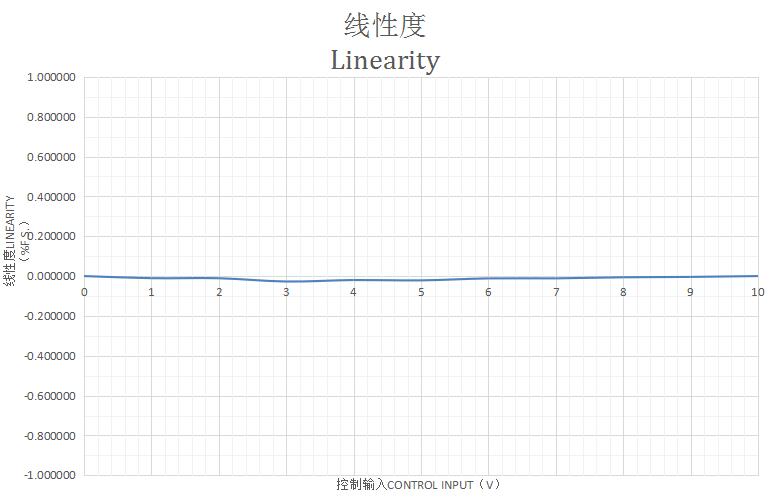

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
P92.X20S |
P92.X20K |
单位 |
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
单位 |
|
|

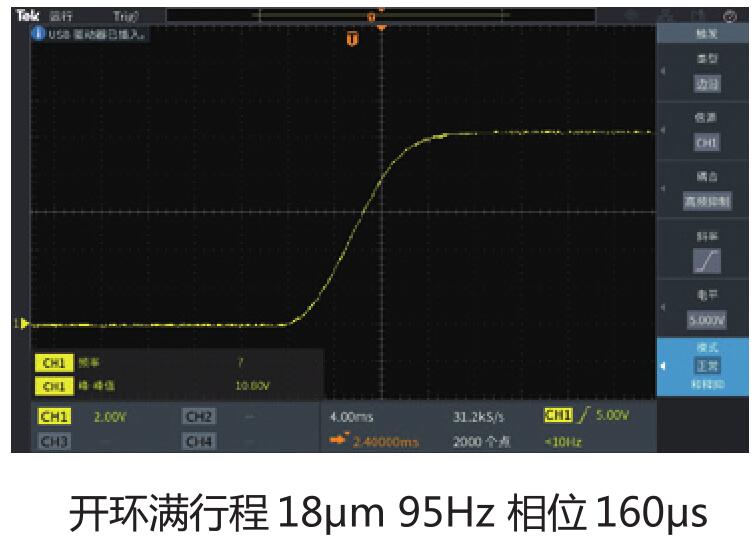

行程 |
18@95Hz（150V驱动） |
18@95Hz（150V驱动） |
μm±10% |
|
|
9@190Hz |
|
|||
|
1@600Hz |
|
|||
|
传感器 |
SGS |
- |
|
|
|
分辨率 |
0.5 |
0.2 |
nm |
|
|
线性度 |
0.1 |
- |
%F.S. |
|
|
重复定位精度 |
15 |
- |
nm |
|
|
承载能力 |
水平安装 | 0.3 | 0.3 |
kg |
| 立式安装 | 0.5 | 0.5 | ||
| 倒置安装 | 0.3 | 0.3 | ||
|
刚度 |
120 |
120 |
N/μm ±20% |
|
|
空载谐振频率 |
4000 |
4000 |
Hz±20% |
|
|
静电容量 |
14.4 |
14.4 |
μF±20% |
|
|

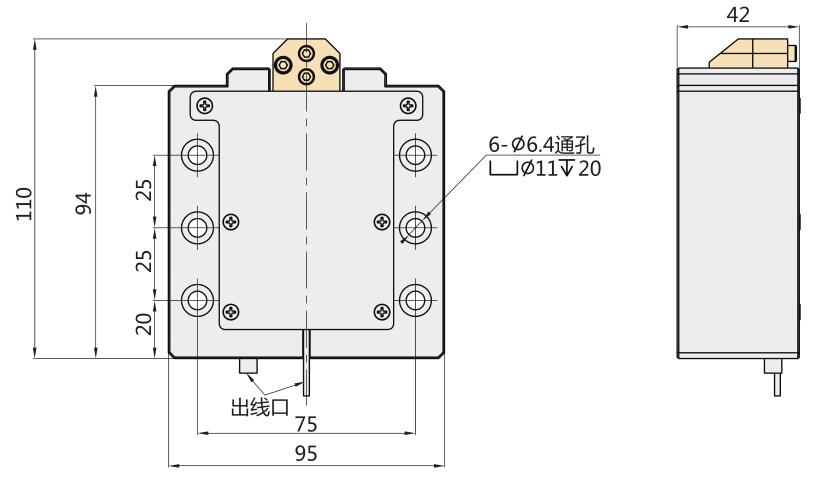

外形尺寸 |
L110 x W95 x H42 |
L110 x W95 x H42 |
mm |
|
|
重量 |
2100 |
2100 |
g±5% |
|
|
工作温度 |
-20~80 |
-20~80 |
℃ |
|
|
出线长 |
1.5，可加长 |
1.5，可加长 |
m±10mm |
|
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |
当安装方式选择为立式安装时，需注意出线口 |
||

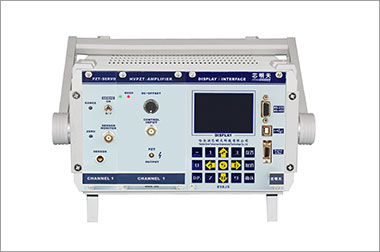

推荐控制器
|
|
|
|
应用案例
|
快刀伺服超精密微加工系统
|
|
|
|
|
|
|
