快速刀具定位器是为精密车削加工而研发设计的，利用自身所具有的高响应频率、高刚度、高精度等特性，驱动刀具在运动方向快速微进给运动，能够实现复杂面形工件或结构的精密加工。

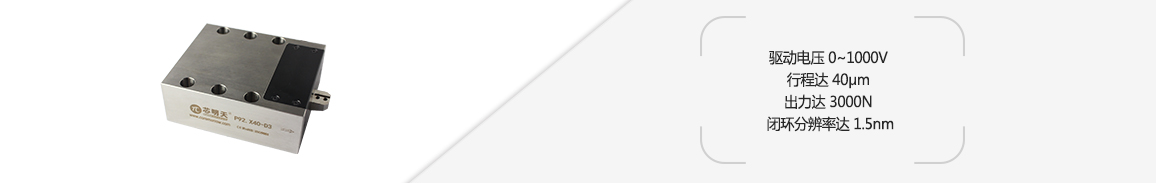

P92.X40 快速刀具定位台内部采用高压压电陶瓷驱动，驱动电压为 0~1000V，出力可达 3000N。
产品特点
|
|
|
|
|
|
|
|
|
|
|
开环位移曲线
|
闭环精度曲线
|
闭环分辨率
|
|
增益
|
相位
|
温度上升
|
|
1）1kHz、1μm 工作条件下温升曲线
|
2）500Hz、5μm 工作条件下温升曲线
|
3）200Hz、400V 工作条件下温升曲线
|
|

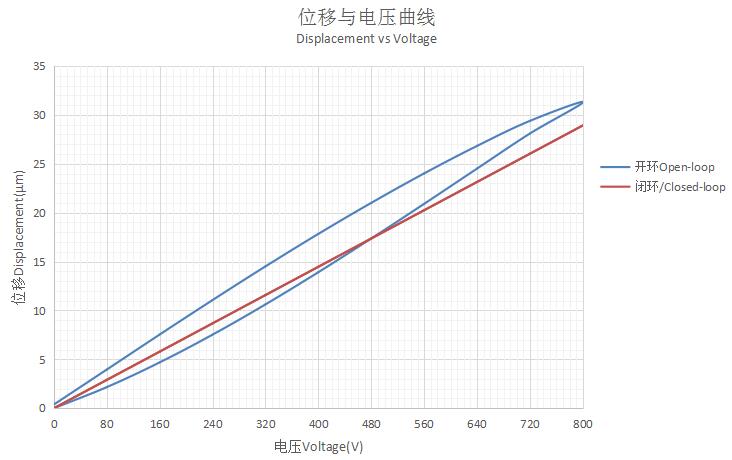

位移与电压曲线
|

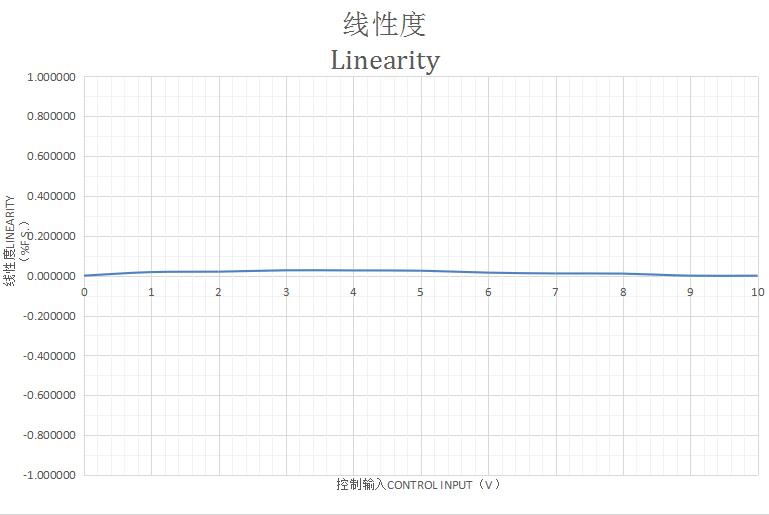

线性度曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||
|
型号 |
P92.X40S |
单位 |
|
运动自由度 |
X |
|
|
驱动控制 |
1路驱动，1路传感 |
|
|
标称行程范围（0~800V） |
32 |
µm±10% |
|
行程范围（0~1000V） |
40 |
µm±10% |
|
传感器类型 |
SGS |
|
|
落后相位（1μm/1kHz） |
<20 |
° ±20% |
|
落后相位（5μm/500hz ） |
<10 |
° ±20% |
|
推力 |
3000 |
N |
|
运动方向刚度 |
100 |
N/µm±20% |
|
空载谐振频率 |
3975 |
Hz±20% |
|
闭环线性度 |
<0.1 |
%F.S. |
|
闭环重复定位精度 |
<0.1 |
%F.S. |
|
分辨率 |
1.5/0.5 |
nm |
|
静电容量 |
540 |
nF±20% |
|
工作温度范围* |
10-50 |
°C |
|
材质 |
钢 |
|
|
出线长 |
1.5 |
m±10mm |
|
重量 |
2780 |
g±5% |
|
传感/电压连接器** |
LEMO |
|
* 可定制低温版本及高真空版本。
**连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
推荐控制器
|
|
|
|
应用案例
|
快刀伺服超精密微加工系统
|
