P76 系列压电物镜定位器为大负载 Z 轴运动压电物 镜定位器，负载能力可达 500g，Z 轴直线运动范围可达 200μm，采用柔性铰链设计机构，无摩擦，直线性好，闭 环型号定位精度高。分离式螺纹适配器设计，可适配多种型 号的显微镜。
产品特点
|
|
|
|
|
|
|
|
|
|
|

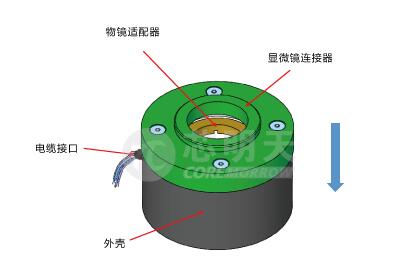

产品组成及运动方向
|
驱动方式
|
可装配多种品牌、尺寸的物镜
|
|

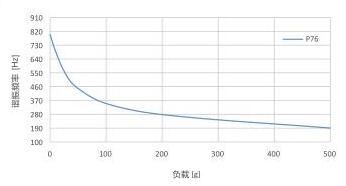

频率负载曲线
|

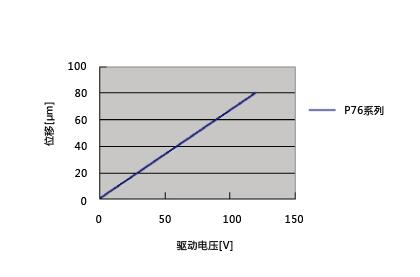

曲线图
|
响应时间可调节 配不同控制与承载响应时间可调。
|
|

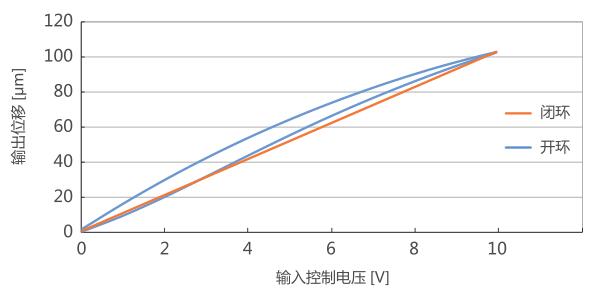

位移与电压曲线（P76.Z100 带载 500g）
|

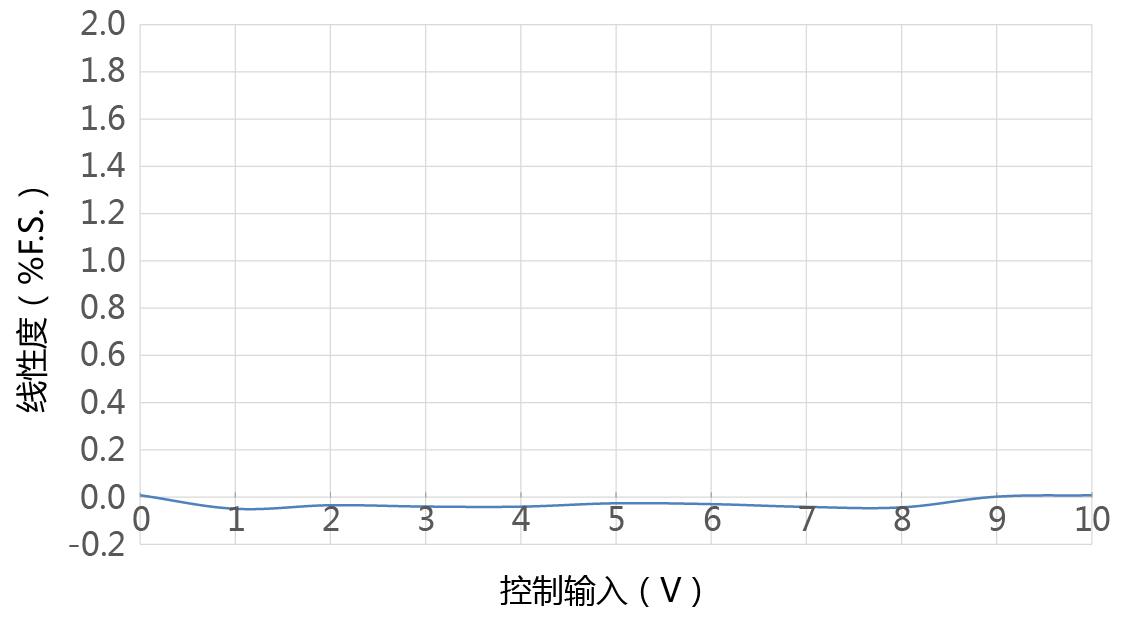

线性度曲线
|

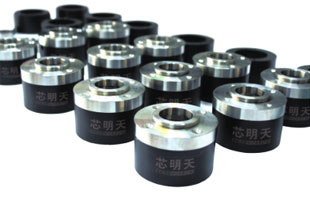

批量订单，快速供货
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||||
|
型号 |
尾缀S-闭环 |
P76.Z50S P76.Z50K |
P76.Z80S
P76.Z80K |
P76.Z100S P76.Z100K |
P76.Z70S P76.Z70K |
P76.Z200S P76.Z200K |
单位 |
|
运动自由度 |
Z |
Z |
Z |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动，1路传感 |
1路驱动，1路传感 |
1路驱动，1路传感 |
1路驱动，1路传感 |
|
|
|
标称行程范围（0~120V） |
40 |
64 |
80 |
60 |
160 |
μm±10% |
|
|
行程范围（0~150V） |
50 |
80 |
100 |
75 |
200 |
μm±10% |
|
|
传感器类型 |
SGS/- |
SGS/- |
SGS/- |
SGS/- |
SGS |
|
|
|
分辨率 |
1.5/0.5 |
3/1 |
3/1 |
2/1 |
5.5/2 |
nm |
|
|
闭环线性度 |
0.03/- |
0.03/- |
0.03/- |
0.03/- |
0.03/- |
%F.S. |
|
|
闭环重复定位精度 |
0.02/- |
0.02/- |
0.02/- |
0.02/- |
0.02/- |
%F.S. |
|
|
推/拉力 |
35/10 |
- |
70/10 |
180/16 |
- |
N |
|
|
运动方向刚度 |
0.8 |
- |
0.8 |
3 |
- |
N/μm±20% |
|
|
空载谐振频率 |
800 |
1700 |
800 |
1800 |
900 |
Hz±20% |
|
|
闭环工作频率（-3dB） |
- |
- |
160（空载） |
- |
- |
Hz±20% |
|
|
闭/开环空载阶跃时间 |
5/2 |
15@24μm、900g/- |
5/2 |
1.6/1 |
10/4 |
ms±20% |
|
|
承载能力 |
0.5 |
0.9 |
0.5 |
0.5 |
0.5 |
kg |
|
|
静电容量 |
3.2 |
14.4 |
7.2 |
7.2 |
28.8 |
μF±20% |
|
|
材质 |
钢 |
钢、铝 |
钢、铝 |
钢、铝 |
铝、钢 |
|
|
|
重量 |
430 |
765 |
500 |
520 |
740 |
g±5% |
|
注：以上参数是采用 E00/E01 系列压电控制器测得。最大驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
实测工作频率（仅供参考）
| P76.Z100S配E52.B1S-I3控制器（300mA） | |
|
输出位移 |
工作频率上限 |
|
50μm |
60Hz |
|
80μm |
35Hz |
|
100μm |
25Hz |
|
注：以上数据在室温、负载250g、位移不衰减、正弦波驱动的情况下实测数值。仅供参考。 |
|
| P76.Z70S搭配E52.B1S压电控制器（平均电流237mA） | |
|
输出位移 |
工作频率上限 |
|
0.5μm |
300Hz |
|
1μm |
250Hz |
|
2μm |
250Hz |
|
5μm |
250Hz |
|
10μm |
200Hz |
|
20μm |
150Hz |
|
50μm |
90Hz |
|
60μm |
70Hz |
|
70μm |
60Hz |
|
注：以上数据是在室温、负载250g、位移不衰减的情况下实测数值。仅供参考。 |
|
应用案例
|
笼式结构
|
超分辨率显微成像
|
显微镜
|
|
提升显微成像精度
|
全自动细胞成像系统
|
|
|
|
|
|
|
