P72系列小体积压电物镜定位器是专门为物镜聚焦显微而设计的，采用无回差柔性铰链并联导向机构设计，物镜补偿量较小，具有高聚焦稳定性，物镜定位器装入显微检测/测量或者观测装置可以带动物镜头聚焦提高精度，可与多种高分辨率的显微镜配合使用。
P72.Z100系列为小体积高动态压电物镜定位器，Z轴行程100μm，优异的平行四边形设计原理，无摩擦、无空回，响应速度较快，采用分离式螺纹适配器，可适配多种型号的显微镜。P72物镜定位器与物镜之间通过适配器连接，将物镜快速锁定在预期位置。多种螺纹牙可选，如M27×0.75、M26×0.75、M26×1/36"、M25×0.75、W0.8×1/36"等，也可定制，便于与显微镜集成安装。
产品特点
|
|
|
|
|
|
|
|
|
|
|

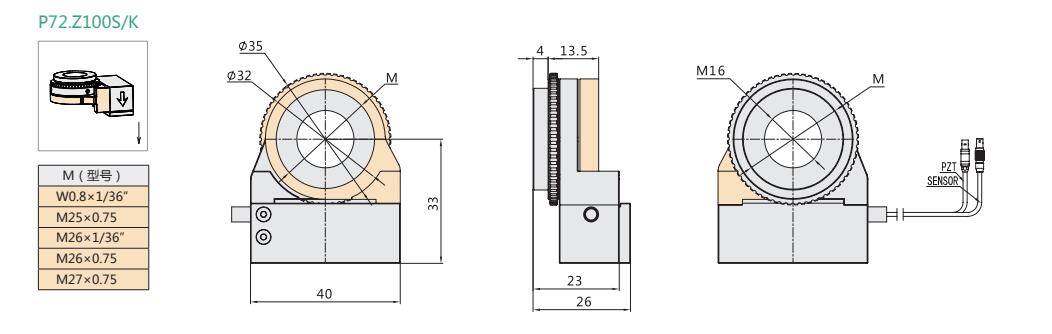

产品组成及运动方向
|
产品运动示意图
|
可装配多种品牌、尺寸的物镜
|
|
体积小巧、易于集成、高动态、直线性好率
P72 压电物镜定位器体积小巧、结构紧凑，可实现行程100μm 的位移。多种螺纹牙连接器可选，易于与其他光学显微镜等集成。 |
应用驱动方式举例
|

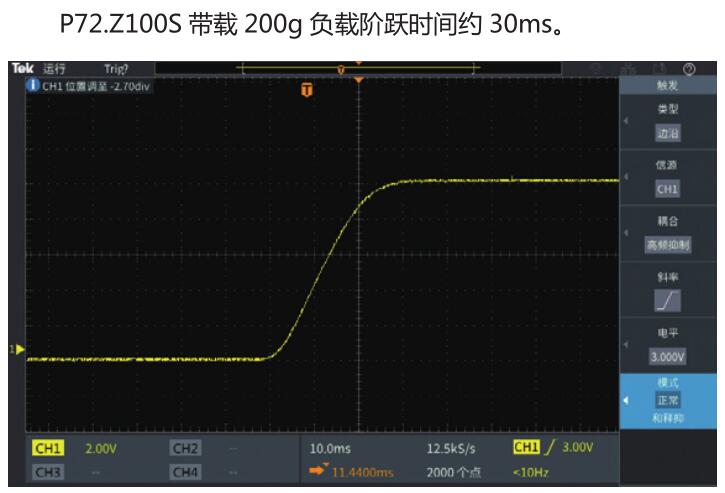

带载阶跃时间
|
|
响应时间可调节
|

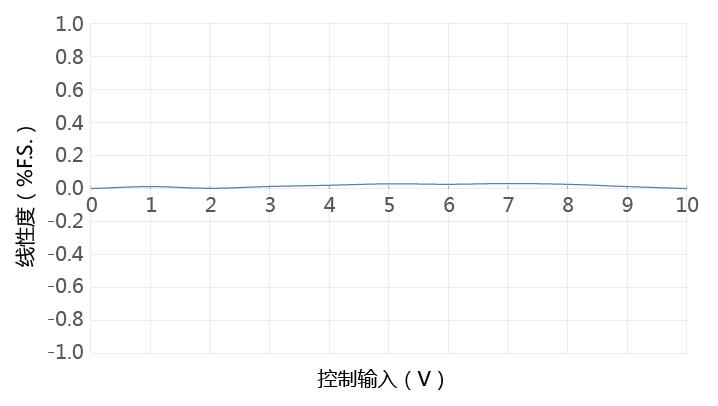

线性度
|

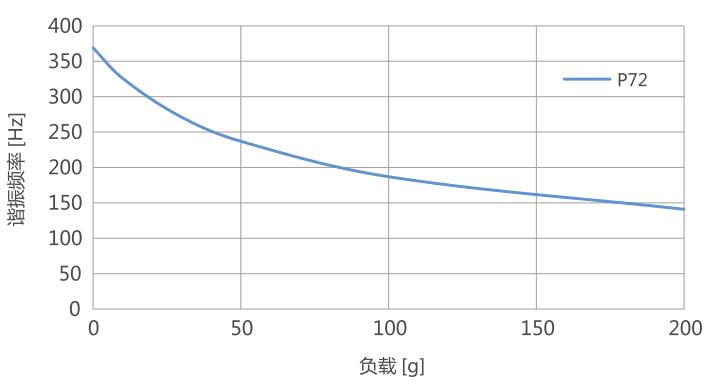

频率负载曲线
|
|

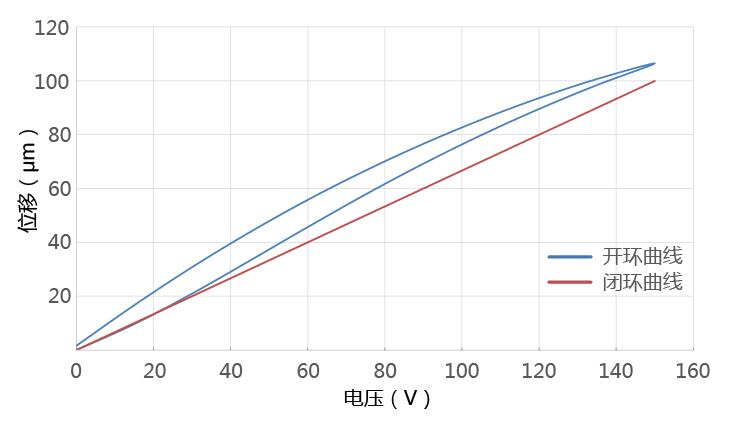

电压与位移曲线
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环 |
P72.Z100S |
P72.Z100K |
单位 |
|
尾缀K-开环 |
||||
|
运动自由度 |
Z |
Z |
|
|
|
驱动控制 |
1路驱动，1路传感 | 1路驱动 |
|
|
|
标称行程范围（0~120V） |
80 |
80 |
µm±10% |
|
|
Max.行程范围（0~150V） |
100 |
100 |
µm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
3 |
1 |
nm，typ. |
|
|
闭环线性度 |
0.1 |
- |
%F.S. |
|
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
|
机械性能 |
||||
|
运动方向推/拉力 |
110/15 |
110/15 |
N |
|
|
运动方向刚度 |
1.4 |
1.4 |
N/µm±20% |
|
|
空载谐振频率 |
0.35 |
0.35 |
kHz±20% |
|
|
空载阶跃时间 |
10 |
3 |
ms±20% |
|
|
闭环工作频率（-3dB） |
70（负载100g） |
- |
Hz±20% |
|
|
承载能力 |
0.2 |
0.2 |
Kg |
|
|
驱动性能 |
||||
|
静电容量 |
3.6 |
3.6 |
μF±20% |
|
|
其他 |
||||
|
工作温度范围** |
-20~80 |
-20~80 |
°C |
|
|
材质 |
钢 |
钢 |
|
|
|
外形尺寸（长×宽×高） |
48×40×22 |
48×40×22 |
mm |
|
|
通光孔直径*** |
15 |
15 |
mm |
|
|
重量 |
150 |
150 |
g±5% |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
传感/电压连接器**** |
LEMO |
LEMO |
|
|
** 可定制低温版本及高真空版本。
***取决于显微镜转接件。
****连接器可定制。
注：以上所提参数与测试环境、测试设备有关。
注：以上参数是采用E00/E01系列压电控制器测得，MAX.驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
